AMD Radeon HD 7770
Введение
У GPU Tahiti колоссальный разгонный потенциал: при штатной частоте 925 МГц Radeon HD 7970 разгоняется до 1150 МГц и выше. Фактически AMD могла установить референсную частоту на уровне 1 ГГц еще в первых моделях семейства, но в результате этот рекорд остался на долю карты среднего уровня — HD 7770, которой мы сегодня и займемся.

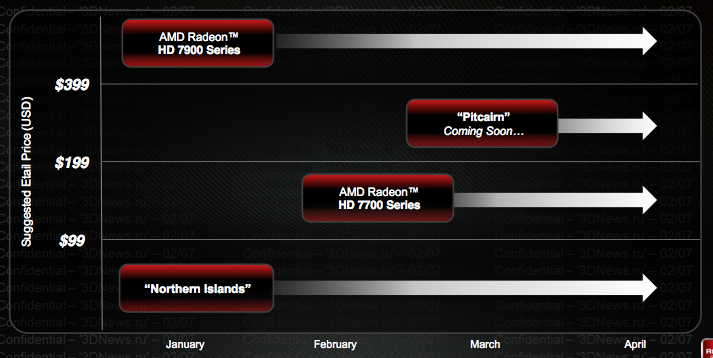

Вообще, AMD давно не делала полноценного обновления среднего звена в своей линейке видеоадаптеров. Radeon HD 6750 и 6770 представляют собой не что иное, как перемаркированные версии успешных HD 5750 и 5770. Но на этот раз модели *750 и *770 (ядро Cape Verde) являются полноценными представителями нового семейства и основаны на той же микроархитектуре Graphics Core Next, что и старшие адаптеры. В наличии поддержка всех нововведений GCN, относящихся к производительности, новые функции 3D-рендеринга и аппаратного видеокодека. В нашем обзоре Radeon HD 7970 они описаны во всех подробностях. Примечательно, что HD 7770 даже поддерживает CrossFireX.
Продвигать GCN в карты низшего ценового уровня AMD не планирует. Здесь продолжат существование адаптеры семейства Northern Islands (возможно, перемаркированные в модели семитысячной серии). Кроме того, скорый выход процессоров Trinity с интегрированным ядром GCN сделает бюджетную графику дискретного форм-фактора совершенно лишним компонентом для платформы AMD.

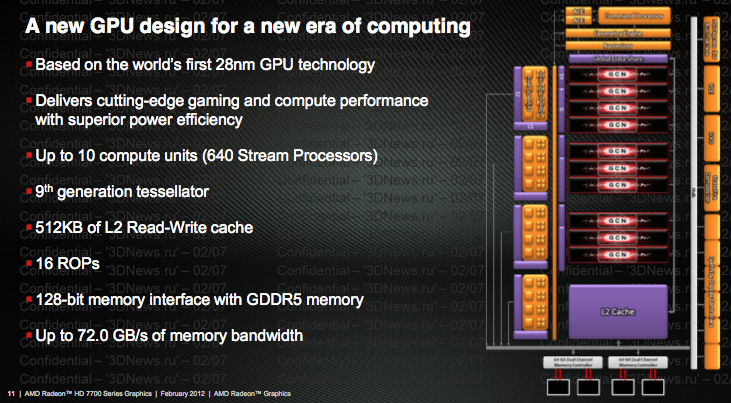

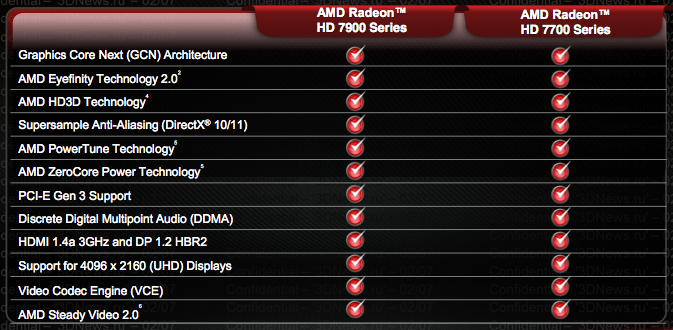

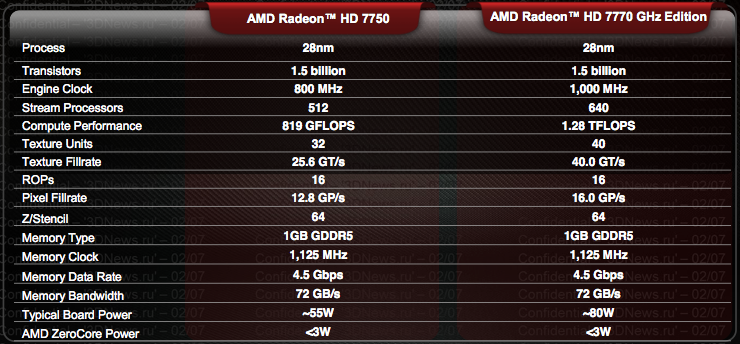

Рассмотрим архитектуру новых середнячков от AMD. По сравнению с чипами Tahiti XT и Pro ядро Cape Verde сильно урезано. В Radeon HD 7770 осталось только 10 вычислительных блоков (Compute Units), или 640 т.н. «потоковых процессоров» (как AMD называет ALU в SIMD-блоках), 40 текстурных блоков и 16 ROP. Шина памяти — 128-битная. В Tahiti XT этих компонентов, соответственно, 2048, 128 и 32 штуки плюс шина памяти с разрядностью 384 бит. Отметим, что Radeon HD 6770 упакован более плотно: 800 потоковых процессоров. Очевидно, что преимущество в производительности над старой картой, занимавшей то же место в модельном ряду, HD 7770 должны обеспечить более высокие тактовые частоты и новая микроархитектура.
Кстати, в ядре Cape Verde есть некоторые структурные отличия от Tahiti. В Tahiti вычислительные блоки сгруппированы по четыре штуки с общим кешем L1. Но в HD 7770 — 10 вычислительных блоков и они сгруппированы по схеме 4-3-3, то есть двум последним группам достался относительно более емкий кеш.
Референсная частота HD 7770, как уже было сказано, составляет 1 ГГц, но производители готовых адаптеров вольны изменять ее по своему усмотрению. Уже появились карты с заводским разгоном GPU вплоть до 1120 МГц. Штатный объем памяти HD 7770 — 1 Гбайт, эффективная тактовая частота — 4500 МГц.
Несмотря на потерю большой части вычислительных компонентов, в GPU HD 7770 осталось 1,5 млрд транзисторов — почти в полтора раза больше, чем в HD 6770. Благодаря прогрессивному техпроцессу все это уместилось в компактное ядрышко с TDP 80 Вт.
XFX R7770 BE SO: технические характеристики, комплект поставки

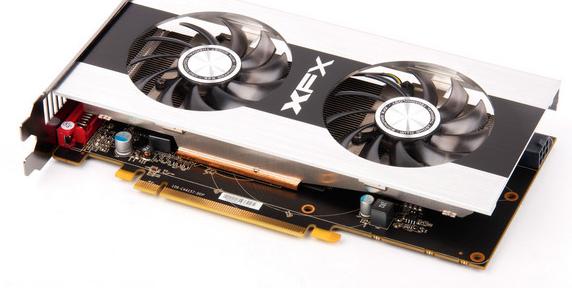

Изучать Radeon HD 7770 мы будем на примере карты XFX R7770 Black Edition Super Overclock. Это адаптер на PCB референсного дизайна, но с оригинальным кулером и повышенными тактовыми частотами — та самая модификация со штатной частотой GPU 1120 МГц. Память работает на частоте 1120 МГц (эффективная частота — 5200 МГц). Найти ее в российской рознице пока не удалось, поэтому о цене ничего не скажем. А вот обыкновенные версии Radeon HD 7770 от XFX и других производителей (т.н. Gigaherz Edition) уже продаются за 4 800-5 000 руб. (данные по московским интернет-магазинам).
| XFX R7770 Black Edition Super Overclock |
|---|
| Модельный номер |
FX-777A-ZDSC |
| Основные компоненты |
| GPU |
Cape Verde XT |
| Число транзисторов, млрд |
1,5 |
| Техпроцесс, нм |
28 |
| Тактовая частота GPU, МГц |
1120 |
| Потоковые процессоры |
640 |
| Текстурные блоки |
40 |
| ROPs |
16 |
| Видеопамять: тип, объем |
GDDR5, 1024 Мбайт |
| Тактовая частота памяти: реальная (эффективная), МГц |
1300 (5200) |
| Ширина шины памяти, бит |
128 |
| Интерфейс |
PCI-Express 3.0 x16 |
| Вывод изображения |
| Макс. разрешение: цифр. / аналог. |
2560x1600 / 2048x1536 |
| Разъемы |
1 х DVI-I,
1 x HDMI,
2 x Mini DisplayPort |
| Физические характеристики |
| Макс. потребляемая мощность |
НД |
| Габаритные размеры: ДхВхГ, мм |
НД |
| Масса, г |
НД |
| Гарантийный срок, лет |
2 |
| Средняя розничная цена, руб. |
Нет данных |
Вместе с картой поставляется пачка бумажной документации, переходники с DVI на D-Sub и с Mini HDMI на DVI, мостик CrossFireX и «медалька» с лейблом Black Edition.
XFX R7770 BE SO: конструкция
В этой карте используется фирменный кулер открытого типа с двойными вентиляторами. Похожую конструкцию мы уже видели в Radeon HD 7950 производства той же компании и особого восторга, прямо скажем, не испытали. Возможно, для более слабой карты она придется кстати.
У R7770, конечно же, радиатор меньше и легче, чем у R7950. Нет испарительной камеры, только небольшая медная пластина, с которой контактирует GPU, а память вообще обходится без дополнительного охлаждения. Но заметим, что, как и в случае с XFX R7950, кулер работает достаточно тихо даже на полных оборотах.
По набору и расположению видеовыходов Radeon HD 7700 не отличается от старших карт в серии.
XFX R7770 BE SO: плата
Карта основана на PCB референсного дизайна. По сравнению с Radeon HD 7950 и 7970 плата гораздо меньше и выглядит проще, есть большие участки, не занятые навесным монтажом.
Дополнительное питание подается по единственному шестиконтактному разъему. В системе питания используются шесть катушек индуктивности, трехфазный контроллер STM L6788A и три однофазных чипа APW7165C. Судя по расположению этих компонентов, можно предположить, что процессор питается от четырех фаз и по одной фазе остается на ядра микросхем памяти и буферы ввода-вывода.
Сама память набрана чипами Hynix H5GQ2H24MFR-T2C со штатной тактовой частотой 1250 (5000) МГц. То есть, вопреки обычной практике, XFX не только не взяла чипы с запасом по частоте, а даже, наоборот, немного разогнала их сверх номинала.
Методика тестирования
| Конфигурация тестового стенда |
|---|
| CPU |
Intel Core i7-3960X @ 4,6 ГГц (100x46) |
| Материнская плата |
ASUS P9X79 Pro |
| Оперативная память |
DDR3 Kingston HyperX 4x2 Гбайт @ 1600 МГц, 9-9-9 |
| ПЗУ |
Transcend 2.5 SSD 128 Гбайт |
| Блок питания |
IKONIK Vulcan, 1200 Вт |
| Корпус |
Открытый |
| Операционная система |
Windows 7 Ultimate X64 Service Pack 1 |
| ПО для карт AMD |
Press driver 8.932.2 |
| ПО для карт NVIDIA |
WHQL 295.73 |
| Настройки драйвера AMD Catalyst — по умолчанию |
|---|
| Antialiasing |
Application Settings |
| Anisotropic Filtering |
Application Settings |
| Tesselation |
AMD Optimized |
| Catalyst A.I. Texture Filter Quality |
Quality, Enable Surface Format Optimization |
| Wait for V-Sync |
Disable, unless application Specifies |
| AA Mode |
Multisample |
| Triple buffernig |
Disable |
| Настройки драйвера NVIDIA |
| CUDA графические процессоры |
Все |
| Анизотропная фильтрация |
Управление приложением |
| Вертикальная синхронизация |
Использовать настройку 3D-приложения |
| Затенение фонового освещения |
Выкл. |
| Максимальное количество заранее подготовленных кадров |
3 |
| Потоковая оптимизация |
Авто |
| Режим управления электропитанием |
Адаптивный |
| Сглаживание — гамма-коррекция |
Выкл. |
| Сглаживание — режим |
Управление от приложения |
| Тройная буферизация |
Выкл. |
| Ускорение нескольких дисплеев |
Режим многодисплейной производительности |
| Фильтрация текстур — анизотропная оптимизация |
Выкл. |
| Фильтрация текстур — качество |
Качество |
| Фильтрация текстур — отрицательное отклонение УД |
Разрешить |
| Фильтрация текстур — трилинейная оптимизация |
Вкл. |
| Набор бенчмарков |
|---|
| Программа |
API |
Настройки |
Режим тестирования |
Разрешение |
| 3DMark 2011 |
DirectX 11 |
Профили Performance, Extreme |
- |
- |
| Unigine Heaven 2 |
DirectX 11 |
Макс. качество, DirectX 11, тесселяция в режиме Extreme |
AF 16x, MSAA 4x |
1920х1080 / 2560х1440 |
| Crysis Warhead + Framebuffer Crysis Warhead Benchmarking Tool |
DirectX 10 |
Frost flythrough. Макс. настройки, DirectX 10 |
AF 16x, MSAA 4x |
1920х1080 / 2560х1440 |
| Metro 2033 + Metro 2033 Benchmark |
DirectX 11 |
Макс. настройки, DirectX 11, DOF, тесселяция, NVIDIA PhysX выкл. |
AF 16x, MSAA 4x |
1920х1080 / 2560х1440 |
| DiRT 3 + Adrenaline Racing Benchmark Tool |
DirectX 11 |
Aspen, 8 машин. Макс. качество, DirectX 11 |
AF, AA 4х |
1920х1080 / 2560х1440 |
| Crysis 2 + Adrenaline Crysis 2 Benchmark Tool |
DirectX 11 |
Central Park. Макс. качество, DirectX 11, текстуры высокого разрешения |
AF 16x, Post MSAA + Edge AA |
1920х1080 / 2560х1440 |
| Battlefield 3 + FRAPS |
DirectX 11 |
Начало миссии Going Hunting. Макс. качество |
AF 16x, MSAA 4x |
1920х1080 / 2560х1440 |
| Batman: Arkham City. Встроенный бенчмарк |
DirectX 11 |
Макс. качество |
AF, MSAA 4x |
1920х1080 / 2560х1440 |
| The Elder Scrolls 5: Skyrim + FRAPS |
DirectX 9 |
Город Whiterun. Макс. качество |
AF 16x, MSAA 4x |
1920х1080 / 2560х1440 |
| Call of Duty: Modern Warfare 3 + FRAPS |
DirectX 9 |
Миссия Return to Sender. Макс. качество |
AF, MSAA 4x |
1920х1080 / 2560х1440 |
Помимо XFX R7770 BE SO, в тестировании приняли участие следующие видеокарты:
AMD Radeon HD 6850 (775/4000 МГц)
AMD Radeon HD 6790 (840/4200 МГц)
Palit GeForce GTX 560 (810/4008 МГц, 2 Гбайт)
Palit GeForce GTX 550 Ti (900/4104 МГц)
Сам герой настоящего обзора прошел бенчмарки как на своих штатных тактовых частотах (1120 и 5200 МГц для процессора и памяти соответственно), так и на частотах референсных моделей Radeon HD 7770 (1000 и 4500 МГц).
Разгон, температура, энергопотребление
После тех высот, которых достигли в разгоне карты Radeon HD 7970 и 7950, от HD 7770 мы ожидали не меньшего. И не разочаровались: стабильной работы удалось добиться с частотами процессора и памяти 1290 и 1440 (5760) МГц соответственно. Правда, для этого пришлось увеличить напряжение на GPU со штатных 1,125 до 1,35 В и включить кулер на полные обороты (режим явно не для повседневной эксплуатации). Заметим, что сама по себе память разгоняется до 1580 (6320) МГц, но только не совместно с процессором. Возможно, причиной тому отсутствие активного охлаждения микросхем.

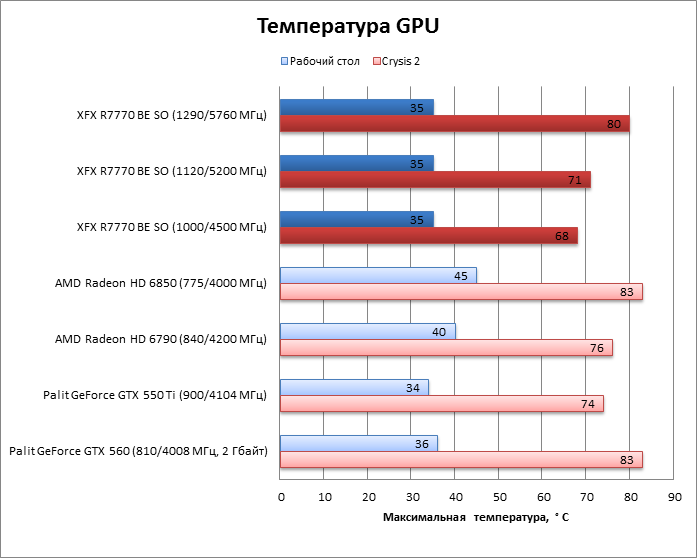

Температура графического процессора XFX R7770 BE SO под нагрузкой меньше, чем у всех прочих видеокарт, принявших участие в тестировании, как на референсных частотах, так и с заводским разгоном. В режиме предельного оверклокинга температура выросла еще на 8 градусов (кулер, напомним, работал на полной скорости).

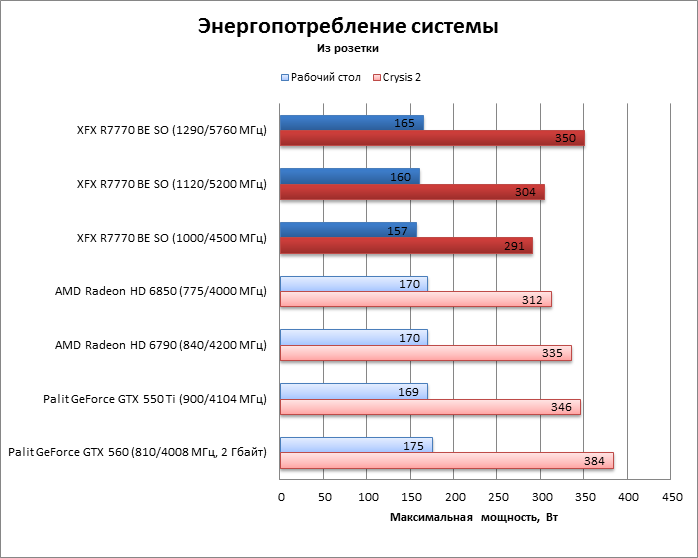

Энергопотребление карты также значительно меньше, чем у обоих адаптеров AMD прошлого поколения (HD 6790 и HD 6850), не говоря уже о GeForce GTX 550 Ti и GTX 560. При максимальном разгоне R7770 немного превосходит GTX 550 Ti.
Производительность, синтетические тесты

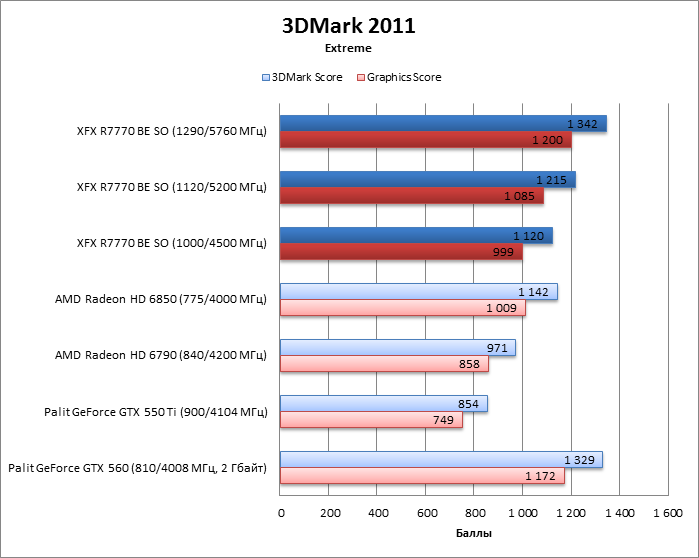

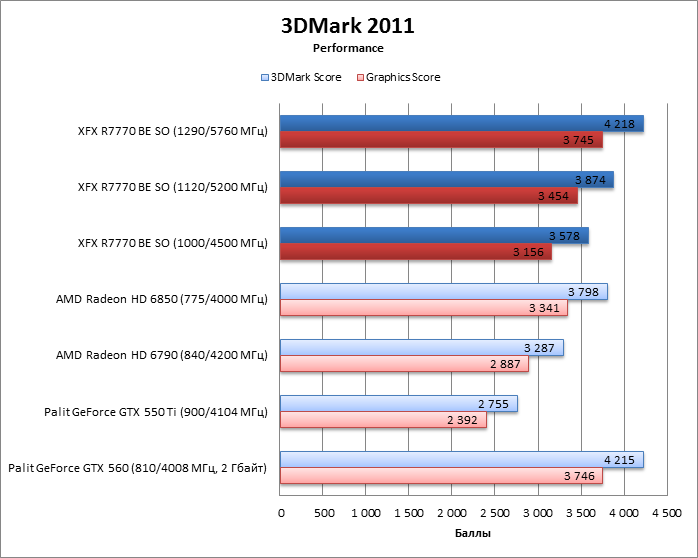

3DMark 2011
На минимальных частотах Radeon HD 7770 немного отстает от HD 6850.
XFX R7770 с заводским разгоном сравнялся с HD 6850.
Даже на референсных частотах HD 7770 гораздо быстрее, чем GeForce GTX 550 Ti.
При максимальном разгоне HD 7770 соответствует карте GeForce GTX 560.

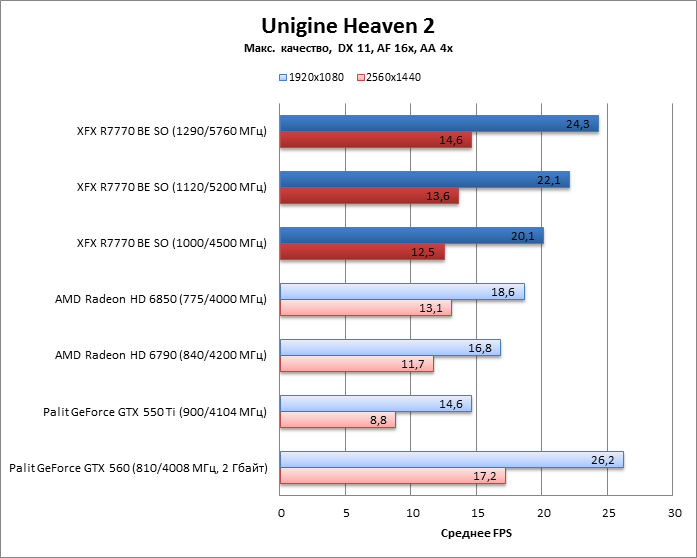

Unigine Heaven 2
HD 7770 на референсных частотах опередил HD 6850 в разрешении 1920x1080 и лишь на доли FPS отстал в режиме 2560x1440.
На частотах, установленных XFX, новинка уверенно побеждает HD 6850.
В любой конфигурации HD 7770 значительно быстрее, чем GeForce GTX 550 Ti, но даже при максимальном разгоне не достигает уровня GTX 560.
Производительность, игровые тесты

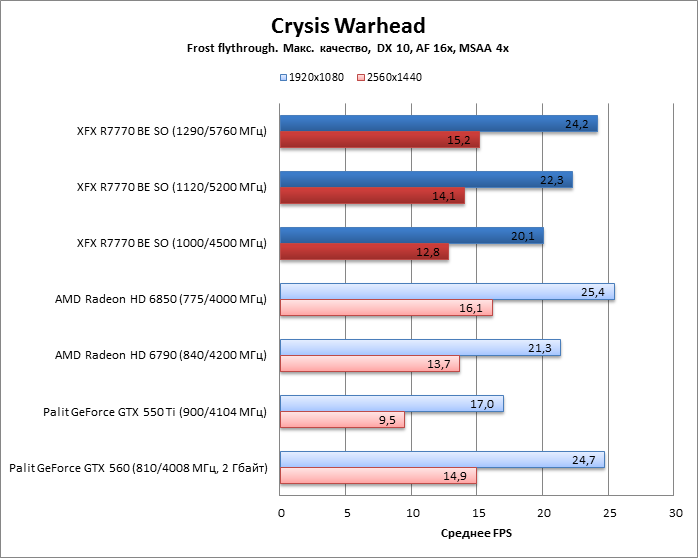

Crysis Warhead (DirectX 10)
HD 7770 на референсных частотах уступает даже младшему из двух Radeon предыдущего поколения — HD 6790.
При максимальном разгоне HD 7770 опережает HD 6790, лишь немного отстает от HD 6850. Примерно на таком же уровне находится GeForce GTX 560.
Даже на минимальных частотах HD 7770 заметно быстрее, чем GeForce GTX 550 Ti.

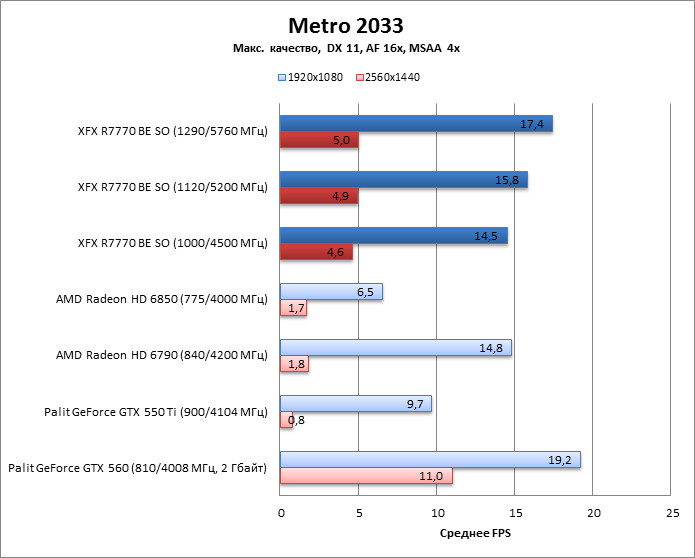

Metro 2033 (DirectX 11)
В отличие от прочих, и более современных, игр Metro 2033 на максимальных настройках не по зубам адаптерам среднего уровня, особенно с объемом памяти 1 Гбайт и меньше. Только GeForce GTX 560 в модификации Palit показывает более-менее приемлемый FPS в режиме 2560х1440 благодаря 2 Гбайт GRAM.
При разрешении 2560х1440 результат Radeon HD 7700 — 5 FPS и меньше, при любых тактовых частотах. Но у остальных карт, за исключением GTX 560, все еще хуже.
При разрешении 1920х1080 HD 7770 на референсных частотах примерно соответствует карте HD 6790. HD 6850 показал неожиданно низкий результат.
Даже с максимальным разгоном HD 7770 уступает адаптеру GeForce GTX 560.
На любых частотах HD 7770 значительно превосходит GTX 550 Ti.

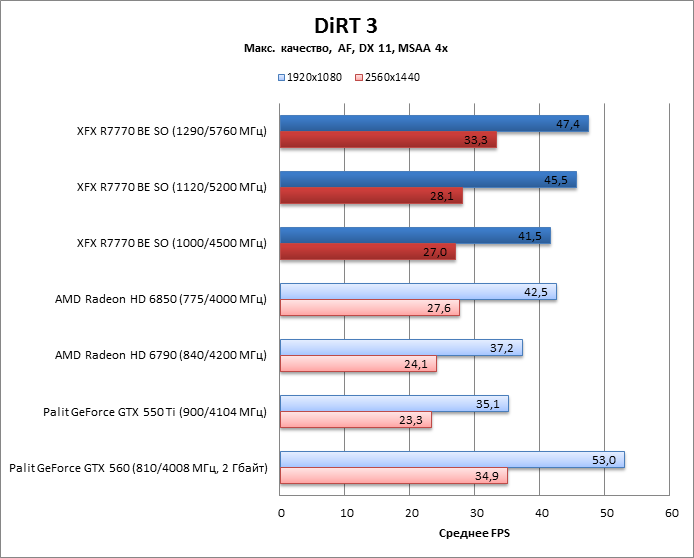

DiRT 3 (DirectX 11)
HD 7770 на референсных частотах показал результат на уровне HD 6850, заметно опередив HD 6790 и GeForce GTX 550 Ti.
При максимальном разгоне HD 7770 лишь немного отстает от GeForce GTX 560.

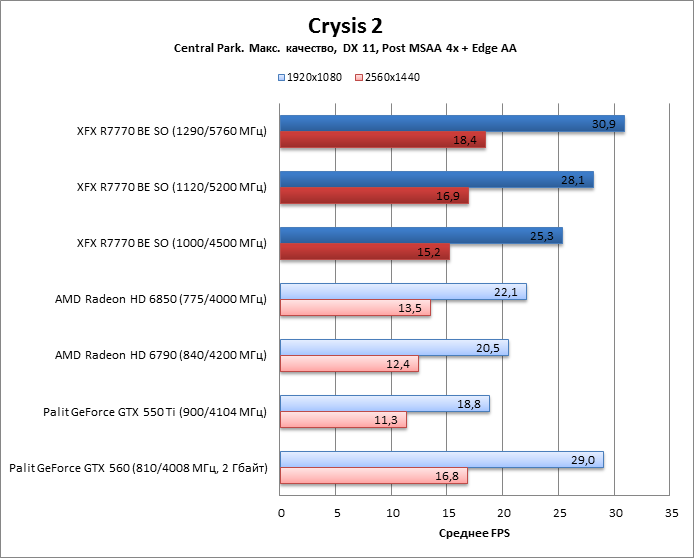

Crysis 2 (DirectX 11)
Даже на референсных частотах HD 7770 имеет заметное преимущество перед HD 6850 и HD 6790, не говоря уже о GeForce GTX 550 Ti.
HD 7770 на частотах от XFX соответствует GeForce GTX 560 и немного опережает последний при максимальном разгоне.

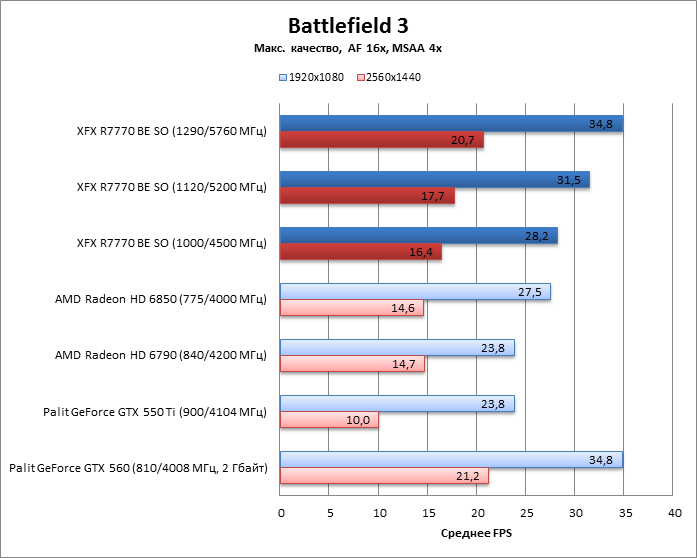

Battlefield 3 (DirectX 11)
Даже на референсных частотах HD 7770 опережает карты HD 6850 и HD 6790 (в режиме 2560х1440 разница между последними минимальна).
GeForce GTX 550 Ti безнадежно отстает от HD 7770 с референсными частотами при разрешении 2560х1440. При 1920х1080 разница уже не столь велика.
При максимальном разгоне HD 7770 выходит на уровень GeForce GTX 560.

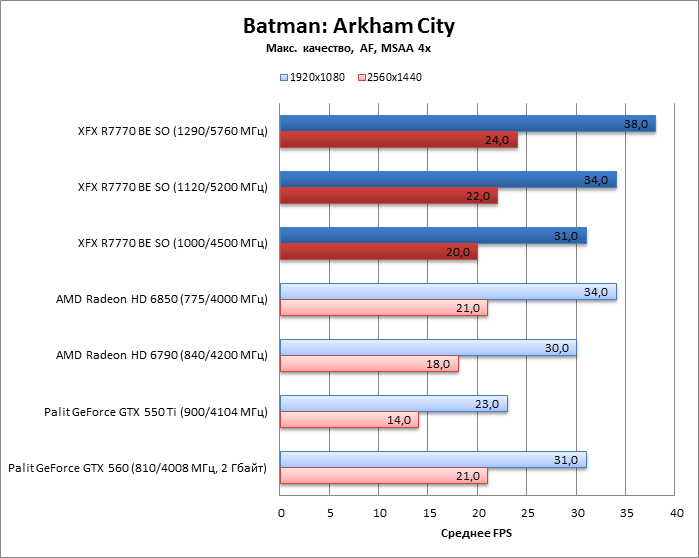

Batman: Arkham City (DirectX 11)
На референсных частотах HD 7770 опередил HD 6790 и немного отстал от HD 6850.
Даже на референсных частотах HD 7770 гораздо быстрее, чем GeForce GTX 550 Ti, и находится на одном уровне с GTX 560.
Разогнанный HD 7770 — безоговорочный лидер в этом тесте.

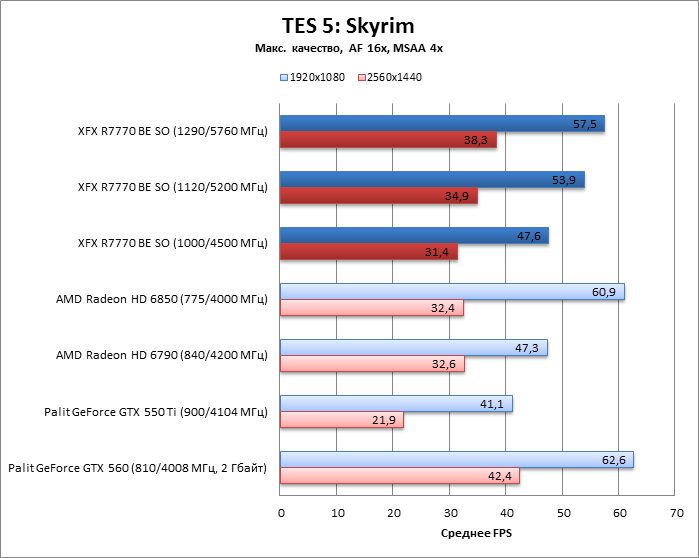

The Elder Scrolls 5: Skyrim (DirectX 9)
При разрешении 1920х1080 HD 7770 соответствует адаптеру HD 6790, но уступает HD 6850. В режиме 2560х1440 все три карты имеют примерно одинаковый FPS.
HD 7770 на референсных частотах гораздо быстрее, чем GeForce GTX 550 Ti.
Полностью разогнанный HD 7770 приближается к уровню GeForce GTX 560.

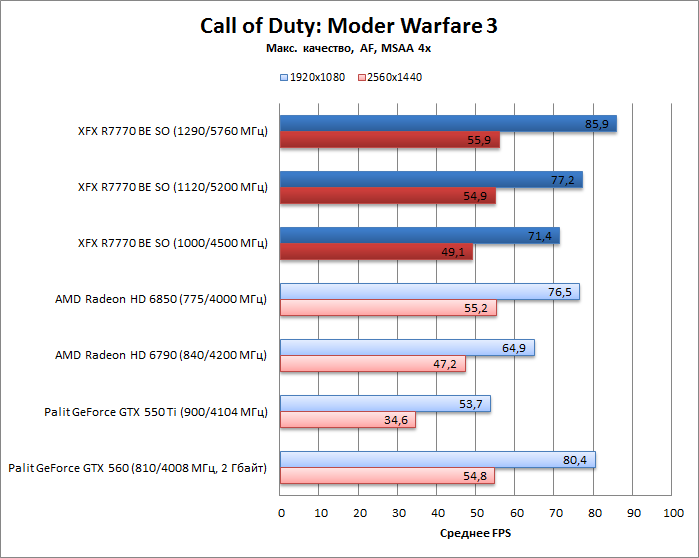

Call of Duty: Modern Warfare 3 (DirectX 9)
Radeon HD 7770 на референсных частотах немного не дотянул до HD 6850, но опережает HD 6790.
HD 7770 с разгоном от XFX примерно соответствует HD 6850.
Максимально разогнанный HD 7770 догнал и перегнал GeForce GTX 560.
GeForce GTX 550 Ti новинке не конкурент.
 |
