XFX R7750 Black Edition — экспресс-тест
Технические характеристики, комплект поставки
XFX производит два варианта Radeon HD 7750: R7750 Double Dissipation и R7750 Black Edition. Оба построены на платах оригинального дизайна и различаются только тактовыми частотами. R7750 DD работает на стандартных 800/4500 МГц, а R7750 BE разогнана до 900 МГц по частоте GPU. Как и референсные образцы, R7750 BE комплектуется 1 Гбайт памяти GDDR 5, подключенной к 128-битной шине.
| XFX R7750 Black Edition |
|---|
| Модельный номер | FX-775A-ZDB4 | | Основные компоненты | | GPU | Cape Verde Pro | | Число транзисторов, млн | 1500 | | Техпроцесс, нм | 28 | | Тактовая частота GPU, МГц | 900 | | Потоковые процессоры | 512 | | Текстурные блоки | 8 | | ROPs | 4 | | Видеопамять: тип, объем | GDDR5, 1024 Мбайт | | Тактовая частота памяти: реальная (эффективная), МГц | 1125 (4500) | | Ширина шины памяти, бит | 128 | | Интерфейс | PCI-Express 3.0 x16 | | Вывод изображения | | Максимальное разрешение: цифр. / аналог. | 2560x1600 / 2048x1536 | | Разъемы | 1 х SL DVI-I,
1 x DL DVI-D,
1 x HDMI,
1 x DisplayPort | | Физические характеристики | | Максимальная потребляемая мощность | НД | | Габаритные размеры: ДхВхГ, мм | 22,5x11,12x3,81 | | Масса, г | НД |
Комплект поставки состоит из самого устройства, бумажной документации, диска с ПО и значка-стикера.
Конструкция

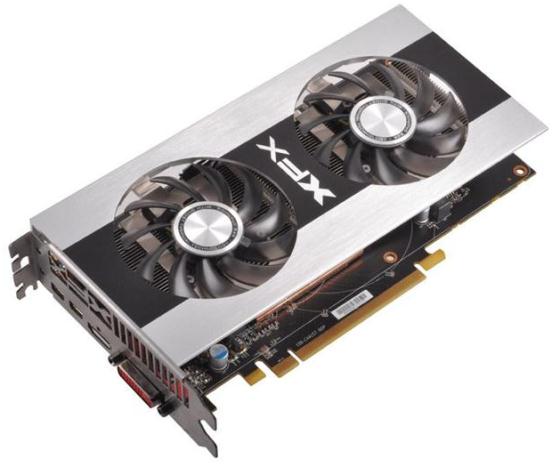

Карта охлаждается фирменным кулером Double Dissipation с двумя вентиляторами. Медная подошва кулера соприкасается только с GPU. Микросхемы памяти обходятся без дополнительного охлаждения.
В дополнение к видеовыходам Double-Link DVI-I, HDMI и полноразмерному DisplayPort на задней панели R7750 BE появился еще один порт DVI-D.
Плата
Печатная плата R7750 BE далеко ушла от оригинального дизайна. Система питания не четырех-, как на референсной карте, а пятифазная: три фазы для GPU от контроллеров ANPEC APW7098 и ANPEC APW7165C, фаза для ядер микросхем памяти и фаза для буферов ввода-вывода от еще двух APW7165C.
Для дополнительного питания требуется подключение одного шестиконтактного кабеля. Есть разъем для мостика CrossFireX, как на HD 7770 и более мощных картах.
Память набрана такими же микросхемами, как и на референсе, — Hynix H5GQ2H24MFR-T2C со штатной тактовой частотой 5000 (1250) МГц.
Методика тестирования
| Конфигурация тестового стенда |
|---|
| CPU | Intel Core i7-3960X @ 4,6 ГГц (100x46) | | Материнская плата | ASUS P9X79 Pro | | Оперативная память | DDR3 Kingston HyperX 4x2 Гбайт @ 1600 МГц, 9-9-9 | | ПЗУ | Intel SSD 520 240 Гбайт | | Блок питания | IKONIK Vulcan, 1200 Вт | | Охлаждение CPU | Thermalright Silver Arrow | | Корпус | CoolerMaster Test Bench V1.0 | | Операционная система | Windows 7 Ultimate X64 Service Pack 1 | | ПО для карт AMD | Catalyst 12.7 Beta |
| Настройки AMD Catalyst Control Center |
|---|
| Antialiasing | Use application settings | | Anisotropic Filtering | Use application settings | | Tesselation | Use application settings | | Catalyst A.I., Texture Filtering Quality | Quality, Enable Surface Format Optimization | | Mipmap Detail Level | Quality | | Wait for V-Sync | Off, unless application specifies | | Anti-Aliasing Mode | Multi-sample AA | | Direct3D Settings, Enable Geomery Instancing | On | | Triple buffernig | Off |
Разгон, температура, энергопотребление
Раз уж XFX R7750 BE построен на плате с усиленной системой питания, грех было не разогнать его. Как и референсная карта, он не позволяет программно регистрировать и менять напряжение питания GPU. Но даже без этой опции тактовые частоты процессора и памяти удалось поднять со штатных 900 и 4500 (1125) МГц до 1120 и 5860 (1465) МГц. Для сравнения: наш экземпляр референсного HD 7750 разгоняется лишь до 890 и 5860 (1465) МГц, не дотягивая даже до штатного состояния XFX R7750 BE.
Но по частоте памяти модификация XFX не продвинулась ни на мегагерц дальше референсной карты, потому что разгон упирается в ограничение AMD Overdrive, даже если расширить его с помощью правки реестра.

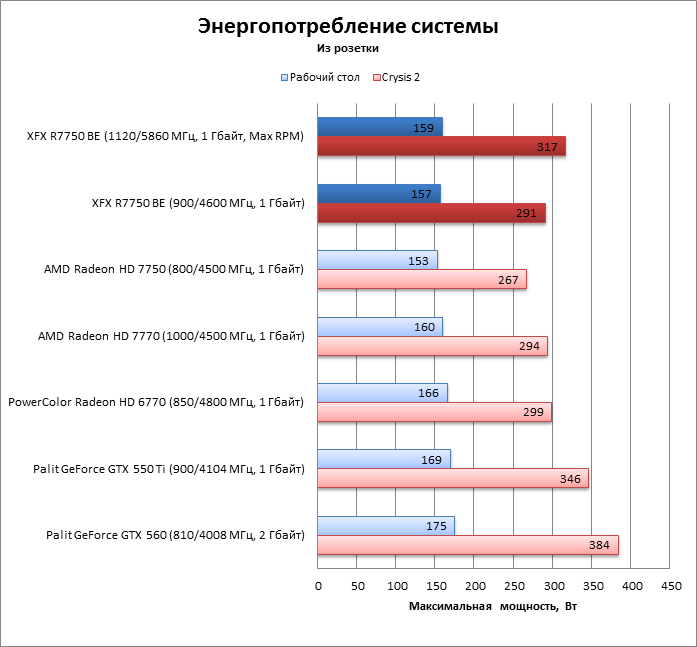

Заводской оверклокинг увеличил энергопотребление R7750 BE по сравнению с референсной картой, и намного. Фактически оно достигает уровня референсного Radeon HD 7770. При разгоне мощность увеличивается еще сильнее, но R7750 BE по этому параметру все равно обходит GeForce GTX 550 Ti.

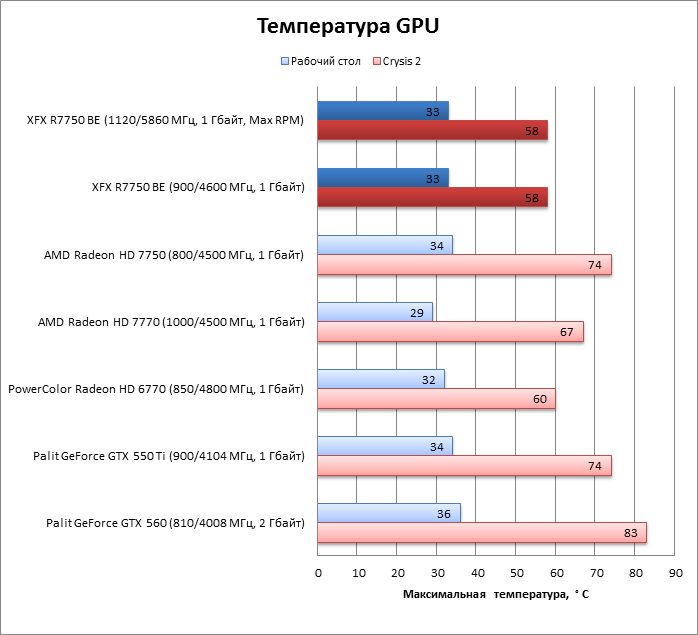

Мощный кулер благотворно влияет на температурный режим R7750 BE: карта греется значительно меньше, чем стандартный Radeon HD 7750. Если включить кулер на полные обороты, повышенный нагрев от разгона полностью компенсируется. В штатном режиме система охлаждения работает весьма тихо.
Производительность

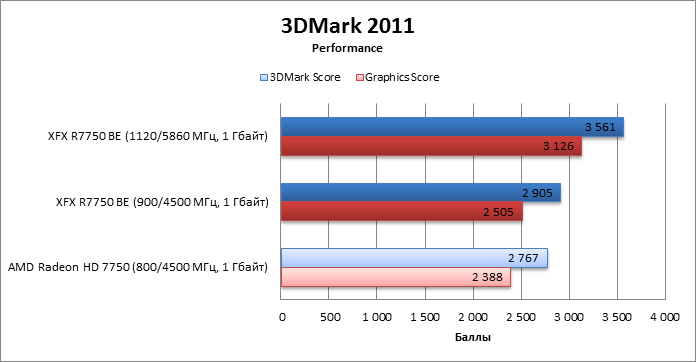

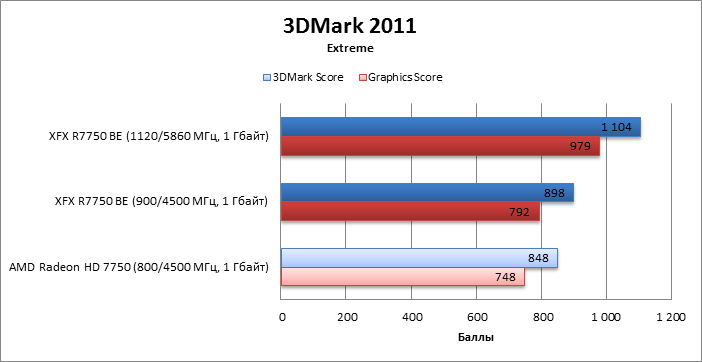

3DMark 2011

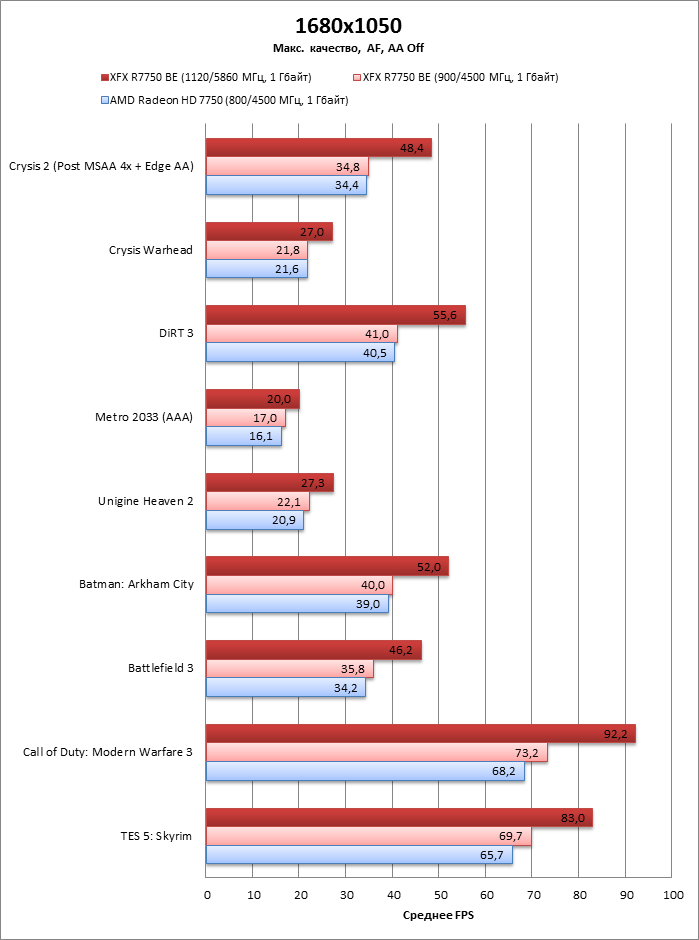

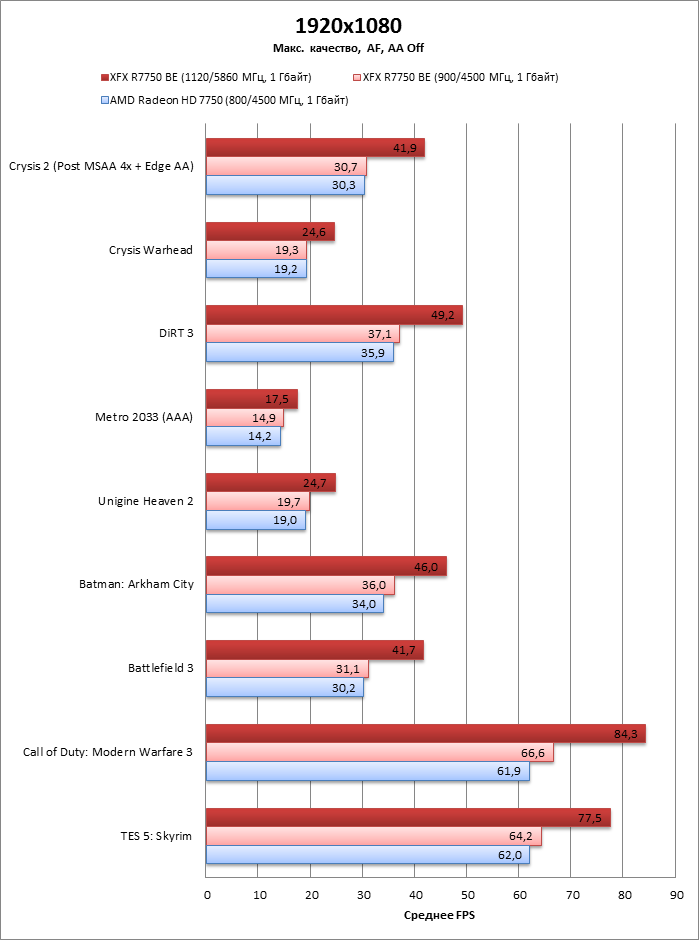

Игровые тесты + Unigine Heaven
Скажем прямо, прирост производительности от заводского разгона XFX R7750 BE мизерный. Примерно такой же бонус даст и разгон референсного HD 7750 до частот, близких к показателям XFX R7750 BE. Но если разогнать карту XFX дальше, происходит колоссальный рывок. В некоторых играх — более чем на треть от исходных значений частоты смены кадров.
|
