Введение
Адаптер GeForce GTX 560, как и его Titanium-модификация, — это производные от старого доброго GTX 460. Графический процессор GF114, который используется в этих картах, по архитектуре не отличается от GF104 — предшествующего GPU среднего класса. Оба чипа состоят из восьми потоковых мультипроцессоров, что соответствует 384 шейдерным процессорам и 64 текстурных блокам. Но в картах GTX 460 один мультипроцессор был заблокирован и оставалось только 336 шейдерных процессоров и 56 текстурников. В GTX 560 Ti уже работают все восемь мультипроцессоров, на то он и «Титаниум».
Ну а если у адаптера отняли его гордую приставку, то это, как можно догадаться, означает, что один из мультипроцессоров снова оказался заблокированным. Так и есть, «просто» GeForce GTX 560 является полным аналогом GTX 460, только GPU производится по оптимизированному техпроцессу, который обеспечил существенный прирост частоты: с 675 до 810 МГц. И минимальный объем RAM на референсных картах теперь составляет 1 Гбайт.
GTX 560 стал младшим из современных GeForce среднего уровня. GTX 550 Ti, который стоит в модельном ряду на ступеньку ниже, имеет сильно урезанный GPU со 192 шейдерными процессорами и по производительности уже попадает совсем в другую категорию.
С этой моделью мы познакомимся на примере карты от Leadtek. Она построена на плате оригинального дизайна и несет на борту 2 Гбайт видеопамяти. Тактовые частоты не отличаются от оных у эталона.
| Leadtek WinFast GTX 560 2G |
|---|
| Компоненты |
| GPU |
NVIDIA GF114 |
| Тактовая частота, МГц: ядро / шейдерный домен |
810/1620 |
| Видеопамять: тип, объем |
GDDR5, 2 Гбайт |
| Эффективная тактовая частота памяти, МГц |
4008 |
| Ширина шины памяти, бит |
256 |
| Интерфейс |
PCI-Express 2.0 x16 |
| Вывод изображения |
| Частота RAMDAC, МГц |
400 |
| Макс. разрешение: DVI / D-Sub |
2560x1600 / 2048x1536 |
| Разъемы |
2 х DVI-I,
1 x HDMI |
| Гарантийный срок, лет |
2 |
| Средняя розничная цена, руб. |
Нет данных |
Комплект поставки, конструкция карты
Карта укомплектована небогато. В коробке нашелся только диск с ПО, бумажная инструкция, адаптер DVI-VGA и такие архаичные аксессуары, как переходники питания с Molex на современные шестиконтактные разъемы.
Набор портов такой же, как у референсных GTX 560: пара DVI-I и mini HDMI.
А вот система охлаждения устроена попроще: кулер с двумя теплотрубками обслуживает только GPU и не контактирует с микросхемами памяти. Транзисторы системы питания отдают тепло отдельному небольшому радиатору. Кулер кажется несколько более шумным по сравнению с референсной СО.
Печатная плата заметно короче, чем у стандартных адаптеров.
Штатная эффективная тактовая частота для микросхем памяти составляет 5 ГГц.
Общая схема питания карты такая же, как у эталона. GPU подключен к четырехфазному котроллеру ON Semiconductor NCP5392T.
Память запитана от однофазного чипа Richtek RT8120A.
Методика тестирования
| Конфигурация тестового стенда |
|---|
| Центральный процессор |
Intel Core i7-870 @ 4,0 ГГц (182x22) |
| Материнская плата |
ASUS Maximus III Extreme |
| Оперативная память |
DDR3 Super Talent 2x2 Гбайт @ 1890 МГц @ 9-9-9 |
| ПЗУ |
Samsung SpinPoint 750 Гбайт |
| Система охлаждения ЦП |
GlacialTech F101 + 2 кулера 120 мм |
| Блок питания |
IKONIK Vulcan, 1200 Вт |
| Корпус |
Cooler Master Test Bench 1.0 |
| Операционная система |
Windows 7 Ultimate X64 Service Pack 1 |
| ПО для карт AMD |
AMD Catalyst 11.11 + Catalyst Application Profiles 11.11 CAP 2 |
| ПО для карт NVIDIA |
285.62 WHQL |
| Настройки драйвера AMD Catalyst — по умолчанию |
|---|
| Antialiasing |
Application Settings |
| Anisotropic Filtering |
Application Settings |
| Tesselation |
AMD Optimized |
| Catalyst A.I. Texture Filter Quality |
Quality, Enable Surface Format Optimization |
| Wait for V-Sync |
Disable, unless application Specifies |
| AA Mode |
Multisample |
| Triple buffernig |
Disable |
| Настройки драйвера NVIDIA |
| CUDA графические процессоры |
Все |
| Анизотропная фильтрация |
Управление приложением |
| Вертикальная синхронизация |
Использовать настройку 3D-приложения |
| Затенение фонового освещения |
Выкл. |
| Максимальное количество заранее подготовленных кадров |
3 |
| Потоковая оптимизация |
Авто |
| Режим управления электропитанием |
Адаптивный |
| Сглаживание — гамма-коррекция |
Выкл. |
| Сглаживание — режим |
Управление от приложения |
| Тройная буферизация |
Выкл. |
| Ускорение нескольких дисплеев |
Режим многодисплейной производительности |
| Фильтрация текстур — анизотропная оптимизация |
Выкл. |
| Фильтрация текстур — качество |
Качество |
| Фильтрация текстур — отрицательное отклонение УД |
Разрешить |
| Фильтрация текстур — трилинейная оптимизация |
Вкл. |
| Набор бенчмарков |
|---|
| Программа |
API |
Настройки |
Режимы тестирования |
Разрешение |
| 3DMark Vantage |
DirectX 10 |
Профили Performance, High, Extreme |
-
|
-
|
| 3DMark 11 |
DirectX 11 |
Профили Performance, Extreme |
- |
-
|
| Unigine Heaven 2 |
DirectX 11 |
Максимальная детализация, DirectX 11, тесселяция в режиме Extreme |
Без АА и AF / AA 4х, AF 16x |
1920х1080 / 2560х1440 |
| Crysis 2 + Adrenaline Crysis 2 Benchmark Tool |
DirectX 11 |
Карта Downtown/Adrenaline
Макс. детализация, текстуры высокого разрешения, DirectX 11 |
Edge AA |
1920х1080 / 2560х1440 |
| Far Cry 2 + Far Cry 2 Benchmark Tool |
DirectX 10 |
Карта Ranch Small
Макс. Детализация |
Без АА / AA 4х |
1920х1080 / 2560х1440 |
| Metro 2033 + Metro 2033 Benchmark |
DirectX 11 |
Максимальная детализация, DirectX 11, DOF, тесселяция, NVIDIA PhysX выкл. |
Analytical AA, AF 4x / MSAA 4x, AF 16x |
1920х1080 / 2560х1440 |
| Aliens versus Predator + Alien vs Predator Benchmark Tool |
DirectX 11 |
Максимальная детализация, DirectX 11 |
Без АА и AF / AA 4х, AF 16x |
1920х1080 / 2560х1440 |
| DiRT 3 |
DirectX 11 |
Максимальная детализация |
Без АА и AF / AA 4х, AF 16x |
1920х1080 / 2560х1440 |
| Mafia 2 |
DirectX 11 |
Максимальная детализация,
NVIDIA PhysX выкл. |
Без АА, AF 1x / AA вкл., AF 16x |
1920х1080 / 2560х1440 |
| Just Cause 2 |
DirectX 10 |
Максимальная детализация, Bokeh Filter выкл.,
Enhanced Water Detail выкл. |
Без АА, AF 2x / AA 4х, AF 16x |
1920х1080 / 2560х1440 |
В качестве соперников Leadtek WinFast GTX 560 2G в тестировании приняли участие следующие видеокарты:
NVIDIA GeForce GTX 560
NVIDIA GeForce GTX 560 Ti
AMD Radeon HD 6850
AMD Radeon HD 6870
Разгон, температура, энергопотребление
Для разгона видеокарты мы использовали утилиту MSI Afterburner. И хотя она пока не позволяет регулировать напряжение на GTX 560, нам удалось получить существенную прибавку к тактовым частотам. GPU заработал стабильно на частоте 910 МГц, а видеопамять разогналась до 4400 МГц.

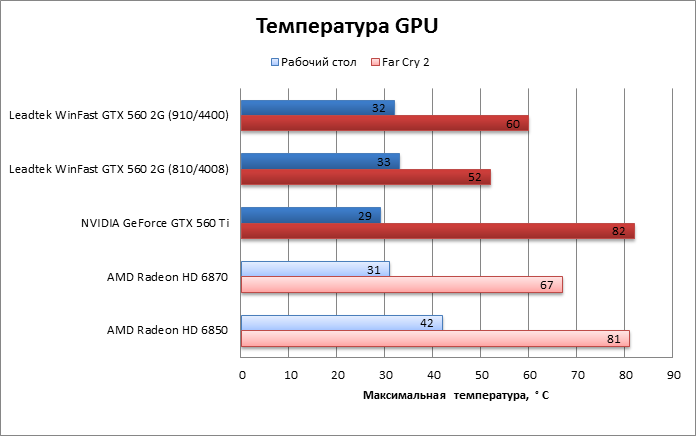

Система охлаждения карты Leadtek отлично справляется с повышенным тепловыделением, и даже при разгоне температура GPU гораздо ниже, чем у GeForce GTX 560 Ti.

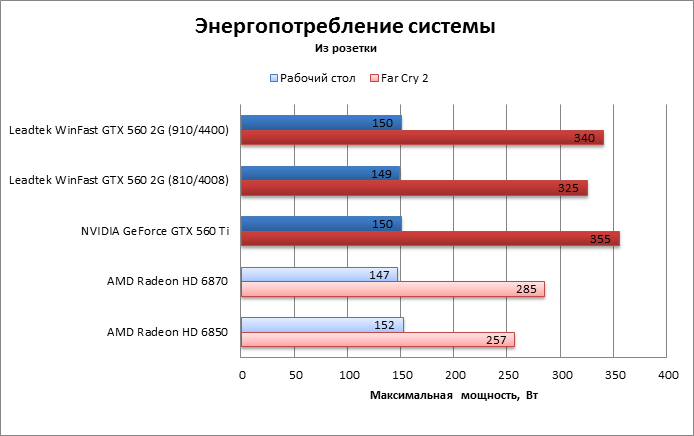

По энергопотреблению GTX 560 находится в той же категории, что и «Титаниум». Отметим, что Radeon HD 6870 — основной соперник 560-ой — не столь прожорлив.
Производительность, синтетические тесты

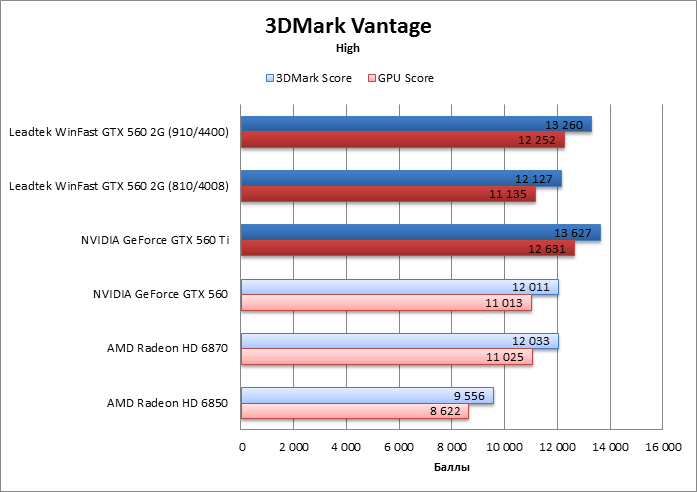

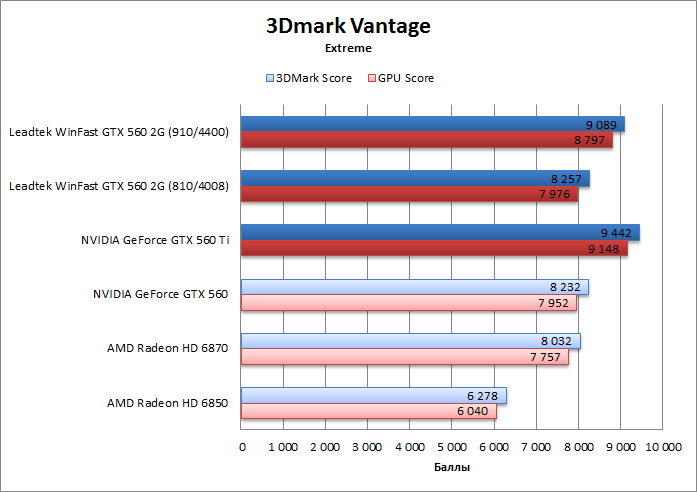

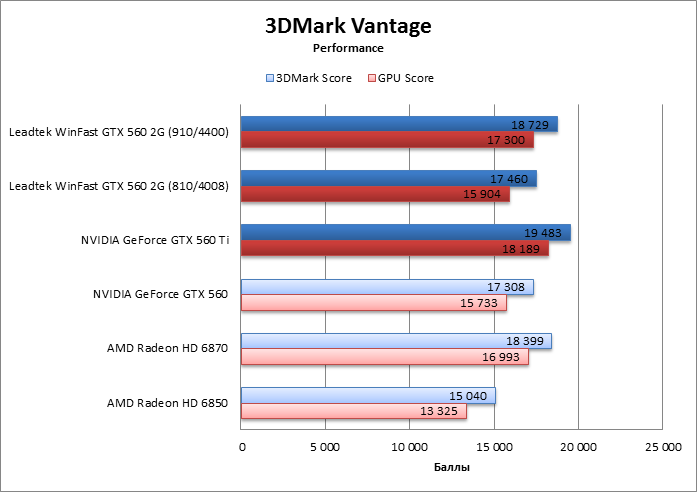

В 3DMark Vantage карта Leadtek оказалась чуточку быстрее, чем референсная GTX 560, но догнать GTX 560 Ti ей не под силу даже с разгоном.

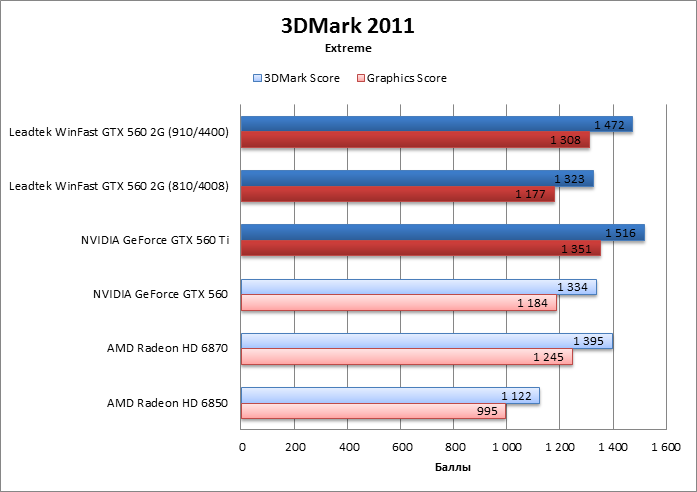

Такое же соотношение наблюдается в 3DMark 2011, только разница между GTX 560 и 560 Ti не столь выражена.
Производительность, игровые тесты

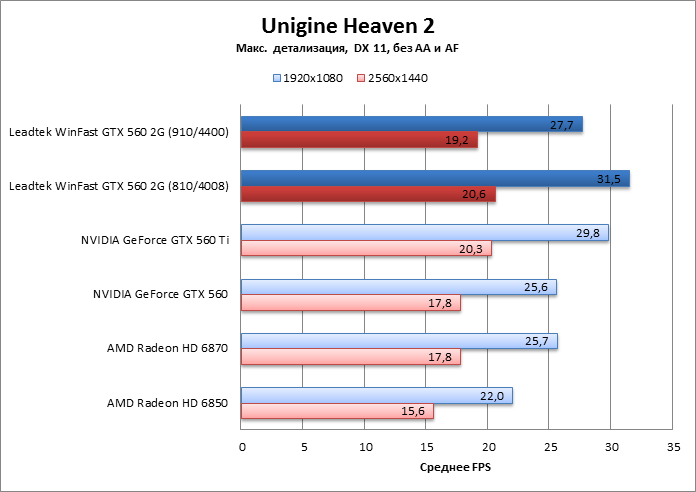

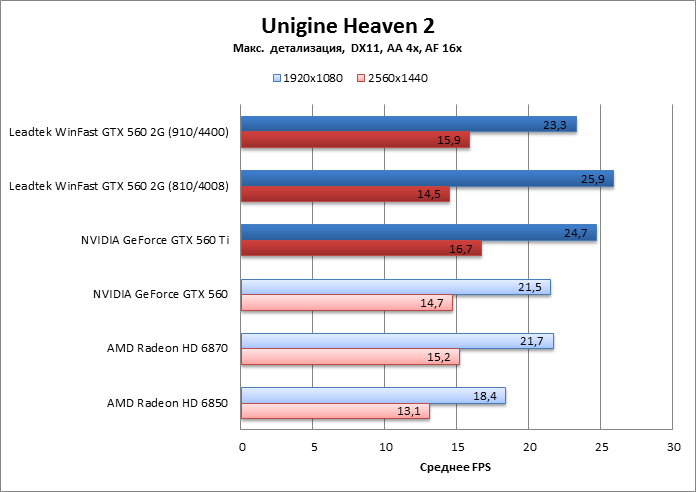

В Unigine Heaven Leadtek заметно превосходит референсную карту. Кроме того, разгон позволил ей обогнать GTX 560 Ti во всех режимах, помимо наиболее ресурсоемкого — 2560х1440 с анизотропной фильтрацией и сглаживанием.

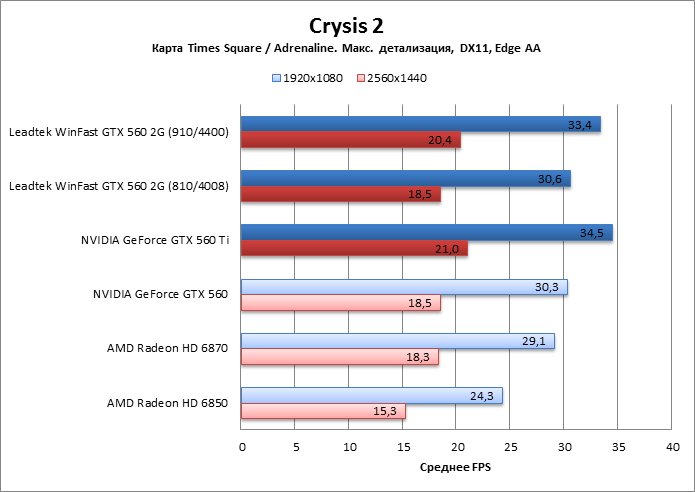

В Crysis 2 значимой разницы между двумя модификациями GTX 560 нет, да и разгон Leadtek не дает значимого эффекта.

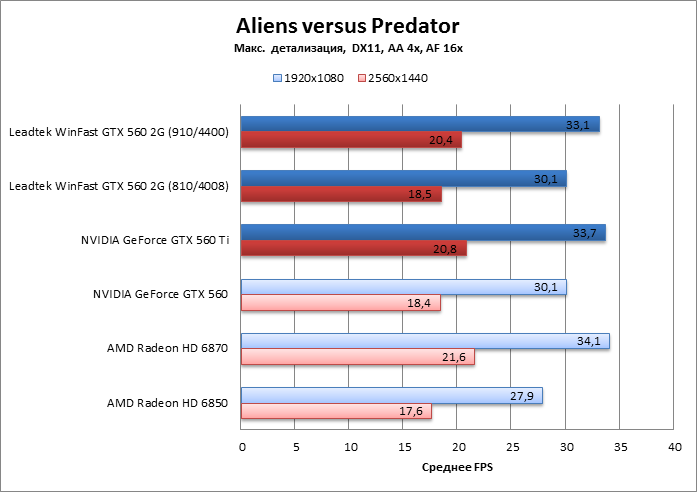

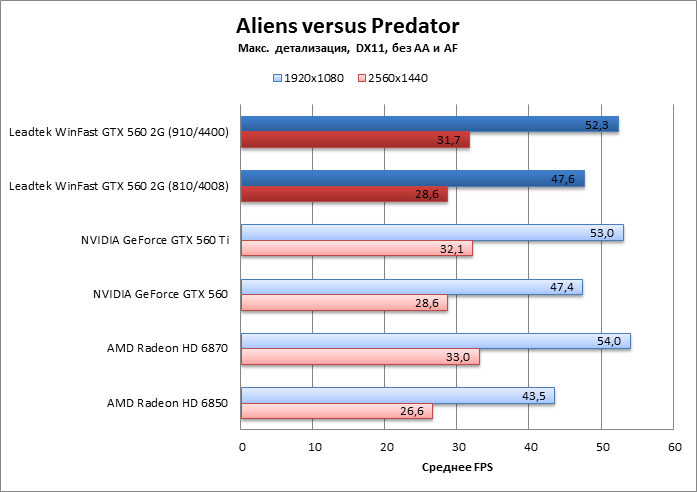

В AvP разгон снова выводит карту Leadtek на уровень GTX 560 Ti и Radeon HD 6870. Дополнительный объем памяти опять не дает ей никакого преимущества над референсным адаптером.

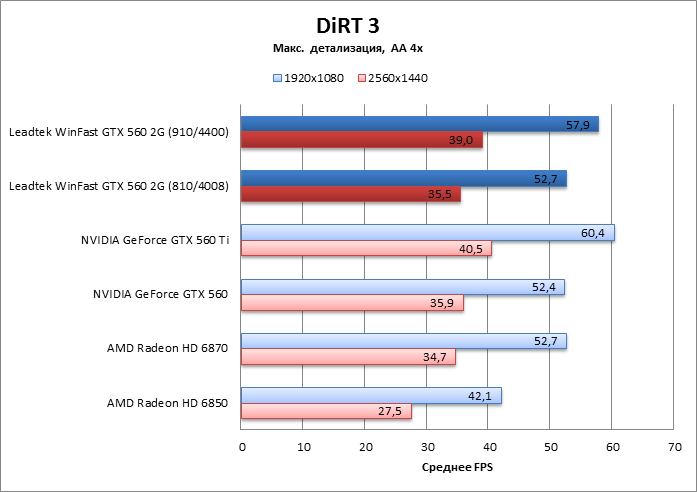

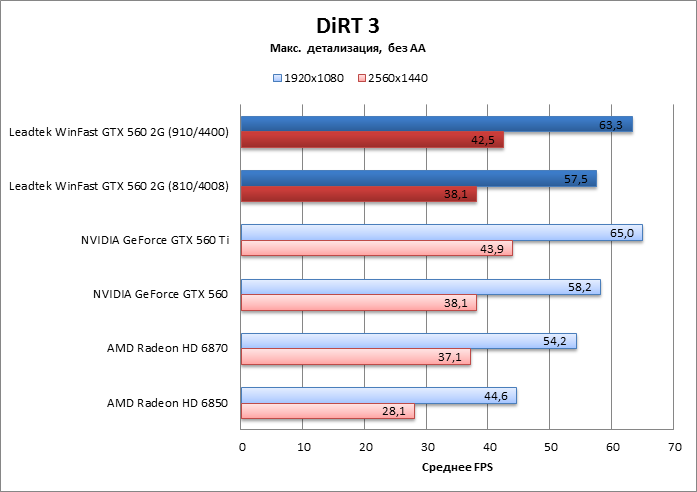

В DiRT 3 разгон также помогает карте Leadtek приблизиться к GeForce GTX 560 Ti. Превосходство над референсным GTX 560 выявить не удалось.

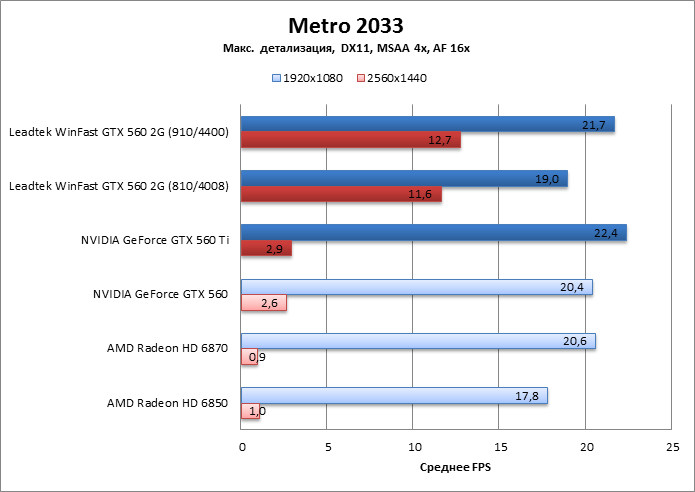

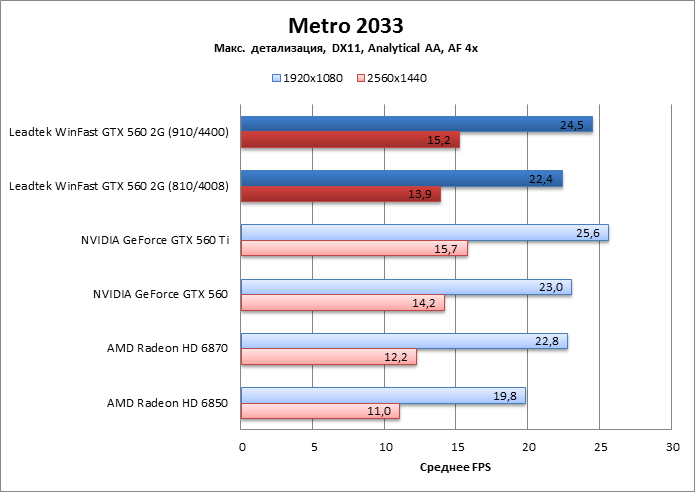

Metro 2033 наглядно показывает, зачем нужны 2 Гбайт видеопамяти. У всех видеокарт в тесте, помимо Leadtek, в режиме 2560х1440 с анизотропной фильтрацией и антиалиасингом частота обновления падает до одного-трех кадров в секунду. При менее требовательных настройках разогнанная карта Leadtek эквивалентна GTX 560 Ti.

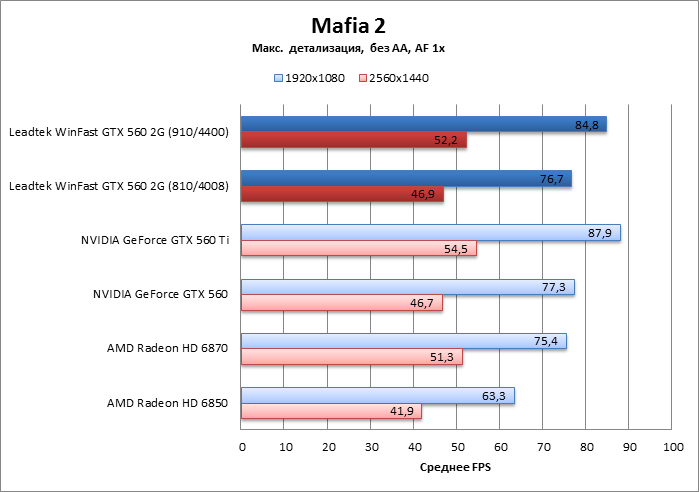

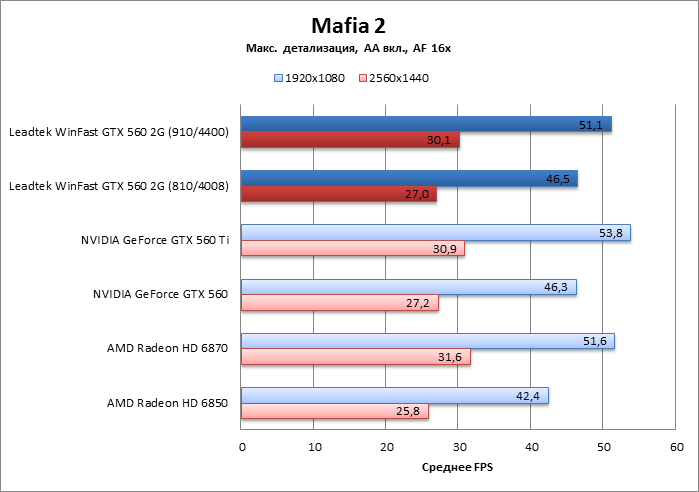

Mafia 2: значимой разницы между Leadtek и референсной картой нет, разгон дает прибавку к производительности, но для того, чтобы сравняться с GTX 560 Ti в тяжелых режимах, ее недостаточно.

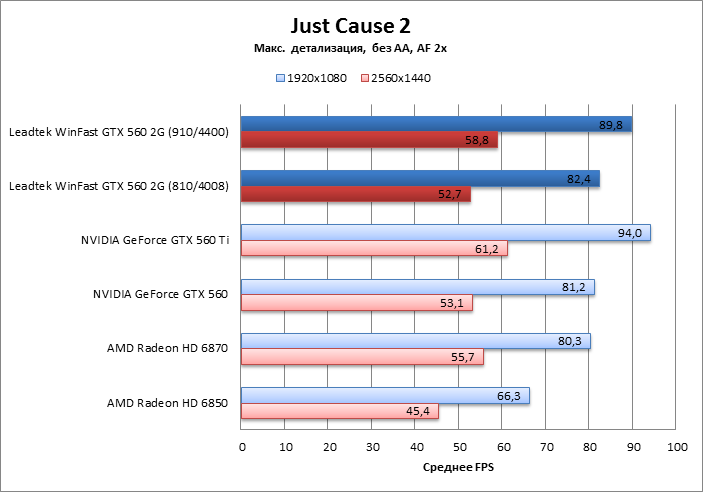

А вот в Just Cause 2 разогнанный GTX 560 легко выходит на уровень «Титаниума». Удвоенный объем памяти на карте Leadtek не производит значимого эффекта.

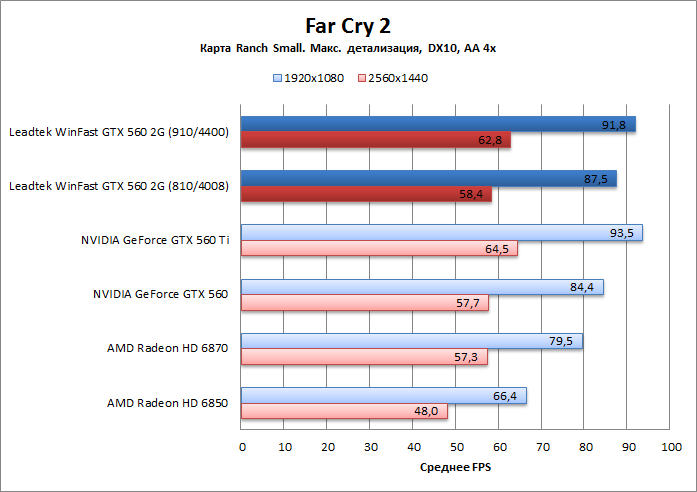

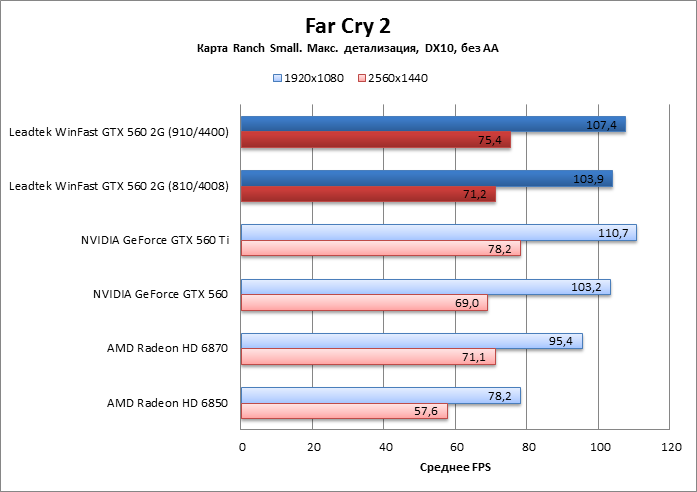

В Far Cry 2 дополнительный гигабайт видеопамяти также бесполезен. Разогнанный GTX 560 почти сравнялся с GTX 560 Ti.
 |
