В каком-то смысле новинка получилась просто-таки уникальной. Что, впрочем, неудивительно, ибо она прошла тернистый путь разработки. Первый прототип, причём в совсем другом оформлении, был показан больше года назад на CES-2011, где получил премию за инновации в области домашнего сетевого оборудования. За это время роутер успел кардинально сменить дизайн, не раз поменять аппаратную начинку, а уж о прошивке и говорить нечего. Что же, давайте ознакомимся с готовым «Тёмным рыцарем» в версии B1 и беспроводной пирамидкой EA-N66 более пристально.
Упаковка, комплектация и внешний вид
Устройство поставляется в довольно крупной коробке. Внутри неё находится сам роутер, компактный блок питания мощностью 30 Вт, плоский патч-корд, подставка, три антенны, диск с утилитами, небольшая инструкция на нескольких языках (русского нет) и гарантийный талон. В общем, всё стандартно.

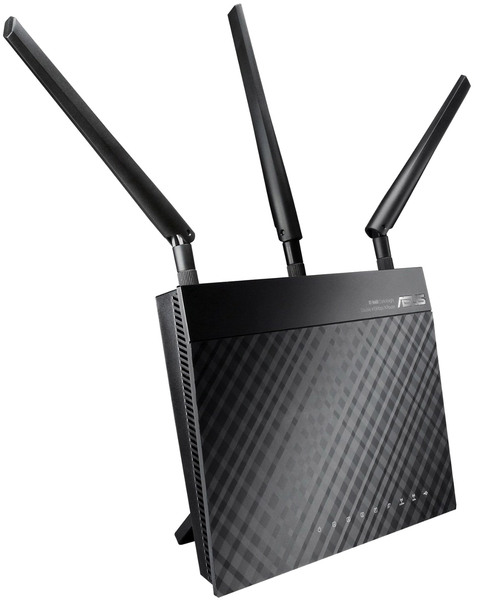

Оформление новинки выполнено в духе предшественников, 53-й и 56-й моделей. Всё такая же угловато-рубленая форма корпуса чёрного цвета, выполненного из пластика. На верхней крышке, которая теперь стала матовой и не собирает отпечатки пальцев, узнаваемый рельефный узор в виде линий различной толщины, пересекающихся под прямым углом. Только в дальней части есть полоска из чуть шершавого пластика с названием модели и логотипом компании, оформленным «под металл».
В передней части лицевой панели находится ряд не очень ярких синих светодиодов. С их помощью можно отследить состояние питания, подключения по LAN и WLAN в обоих диапазонах, наличие выхода в Сеть и использование USB-портов.
Роутер получился довольно крупным и массивным — почти полкило веса при габаритах в 207x149x356 мм. Связано это с использованием крупного радиатора. В одном из первых прототипов и вовсе использовалось активное охлаждение, от которого впоследствии отказались.
Впрочем, и сейчас для лучшей вентиляции корпус маршрутизатора усеян решётками везде, кроме верхней крышки и переднего торца.
На днище, как обычно, находится наклейка с информацией об устройстве, четыре ножки из мягкой нескользящей резины и пара крестообразных выемок для шурупов. В эти же выемки вставляется комплектная подставка для установки роутера в почти вертикальное положение.
На заднем торце находятся все разъёмы и кнопки. Среди них есть три гнезда для антенн и одно — очень маленькое — гнездо питания. Антенны, кстати, тоже не традиционно круглые, а шестигранные в сечении. Четыре гигабитных LAN-порта объединены в один блок, а WAN-порт, тоже гигабитный, находится чуть поодаль от них. Кнопок всего три — питание, сброс настроек и включение WPS.
Общее впечатление от внешнего вида и расположения различных элементов очень приятное. Это действительно не просто функциональное, но и красивое устройство для дома или небольшого офиса, которое наверняка удачно впишется практически в любой интерьер. За дизайн разработчикам можно ставить твёрдую пятёрку.
Адаптер EA-N66 слегка непривычен и в упаковке, и в дизайне. Коробка в виде неравностороннего шестигранника, в которой как на постаменте покоится устройство. В комплекте с ним идёт блок питания и плоский патч-корд (что интересно, четырёхжильный).

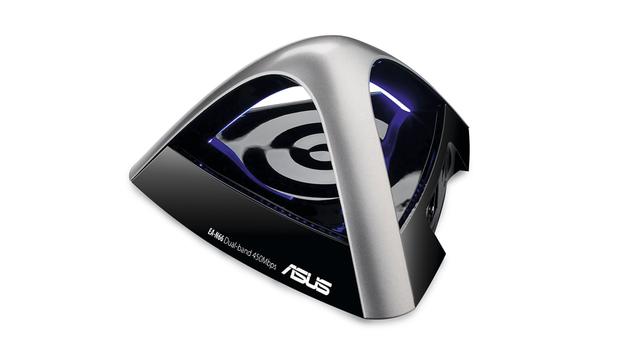

Ну а сам адаптер выглядит, конечно, очень необычно и даже стильно. Треугольная пирамида с вырезом, внутри которого из чёрного глянцевого пластика отлит как бы след от упавшей капли. А на внутренних рёбрах находятся синие светодиоды, которые мягко подсвечивают всю эту конструкцию.
На днище адаптера располагаются вентиляционные отверстия, три резиновые ножки, кнопки запуска WPS и сброса настроек, а также треугольный вырез для крепления устройства к стене. Разъёмы питания и Ethernet вынесены на одну из сторон основания пирамиды.
Технические характеристики
| ASUS RT-N66U Dark Knight |
|---|
| Сетевые стандарты | IEEE 802.11a, IEEE 802.11b, IEEE 802.11g, IEEE 802.11n, IPv4, IPv6 | | Скорость Wi-Fi | 802.11a: 6,9, 12, 18, 24, 36, 48, 54 Мбит/с
802.11b: 1, 2, 5,5, 11 Мбит/с
802.11g: 6,9, 12, 18, 24, 36, 48, 54 Мбит/с
802.11n: до 450 Мбит/с | | Антенны | 3 х съемные, 3T3R | | Частоты | 2,4-2,4835 ГГц /5,1-5,8 ГГц | | Безопасность | 64-bit WEP, 128-bit WEP, WPA2-PSK, WPA-PSK, WPA-Enterprise, WPA2-Enterprise, WPS support, 802.1x | | Брандмауэр | SPI, защита от DoS, родительский контроль, фильтр URL/сетевых служб | | Сетевые сервисы | UPnP, DLNA, DNS Proxy, DHCP, NTP Client, DDNS, Port Triger, Virtual Server, DMZ, проброс/трансляция портов | | VPN Pass-Through | IPSec, PPTP, L2TP, PPPoE | | WAN-подключение | Automatic IP, Static IP, PPPoE(MPPE supported), PPTP, L2TP; Dual Link; Multicast Proxy (IPTV) | | Режим работы | маршрутизатор, точка доступа, мост | | Дополнительные возможности | | Менеджер закачек | BitTorrent, NZB, FTP/HTTP, ED2K | | Медиа-сервер | jpeg, mp3, wma, wav, pcm, mp4, lpcm, ogg, asf, avi, divx, mpeg, mpg, ts, vob, wmv, mkv, mov | | Гостевая сеть | 3x2,4 ГГЦ, 3x5 ГГц | | QoS | WMM, правила для IP/MAC/Порт, ограничение скорости, приоритеты трафика | | Принт-сервер | есть, поддержка LPR | | Файл-сервер | Samba, FTP | | VPN-сервер | PPTP, до 10 клиентов | | Статистика, монитор трафика | есть | | Разъёмы и порты | 4 x RJ45 for 10/100/1000 BaseT LAN + 1 x RJ45 for 10/100/1000 BaseT WAN (802.3, MDI-X), USB 2.0 x 2 | | Кнопки | WPS, сброс настроек, питание | | Индикаторы | LAN x 4, WAN x 1, AIR x 2, USB x 1 | | Адаптер питания | Вход AC 110-240 В 50-60 Гц, Выход DC 19 В 1,58 A | Размеры, мм
| 207x148,8x35,5 | Масса, г
| 450 | | Цена | 6 100 рублей |
Сердцем RT-N66U является Broadcom BCM4706/BCM53003 с частотой 600 МГц и встроенными контроллерами шины PCI-E, гигабитного сетевого интерфейса и USB 2.0. Он дополнен двумя независимыми радиоблоками BCM4331, поддерживающими стандарт 802.11n со скоростями до 450 Мбит/с (3T3R). Гигабитные LAN-порты подключены к коммутатору BCM53125. Объём RAM составляет 256 Мбайт, а ROM — 32 Мбайт. Внутри находится также USB-хаб Alcor и слот для карт памяти micro-SD. Изначально задумывалось, что там уже будет стоять какой-нибудь накопитель, на который можно было бы устанавливать Optware без необходимости подключать внешние носители. В конце концов, от этого отказались, но продвинутые пользователи могут самостоятельно вскрыть корпус и установить micro-SD. Итого — Dark Knight на данный момент является одним из самых мощных SOHO-роутеров.
| ASUS EA-N66 |
|---|
| Сетевые стандарты | IEEE 802.11a/b/g/n | | Скорость Wi-Fi | 802.11a: 6,9, 12, 18, 24, 36, 48, 54 Мбит/с
802.11b: 1, 2, 5,5, 11 Мбит/с
802.11g: 6,9, 12, 18, 24, 36, 48, 54 Мбит/с
802.11n: до 450 Мбит/с | | Антенны | 3 x R | | Частоты | 2,4-2,4835 ГГц /5,1-5,8 ГГц | | Безопасность | 64-bit WEP, 128-bit WEP, WPA2-PSK, WPA-PSK, WPA-Enterprise, WPA2-Enterprise, WPS support, 802.1x | | Разъёмы и порты | 1 x RJ45 for 10/100/1000 BaseT WAN (802.3, MDI-X) | | Кнопки | WPS, сброс настроек | | Индикаторы | AIR x 3 | | Адаптер питания | Вход AC 110-240 В 50-60 Гц, Выход DC 12 В 1 A | Размеры, мм
| 122x111x62 | Масса, г
| 110 |
Тестирование
Для начала несколько общих замечаний о работе роутера. Абсолютно все имеющиеся возможности, которым был посвящён предыдущий раздел, в роутере реализованы нормально и работают более чем исправно. Особенно порадовал менеджер закачек — если вам потребовался канал пошире, то он сбавит свои обороты, чтобы работа была комфортнее. Встроенный DLNA-сервер не обладает хоть каким-то интерфейсом для тонкой настройки, но вряд ли таковая вам понадобится. А ещё роутер почему-то не запоминает системное время, так что без синхронизации с NTP-сервером он делает только поправку на часовой пояс — и всё. В общем, всё было бы почти прекрасно, если бы не одно маленькое «но». Когда роутер работает под полной нагрузкой, он очень и очень заметно нагревается. Даже крупные радиаторы с обеих сторон системной платы в этой ситуации не спасают.
Конечно, рук он не обжигает, но теперь становится ясно, почему в ранних прототипах предполагалось использовать активное охлаждение. Так что в какой-нибудь глухой закрытый угол его уж точно не следует устанавливать. Совсем не порадовал комплектный блок питания. Хоть он и приятно подсвечивает синим светодиодом суровую действительность, но периодически от тоски и одиночества начинает легонько пищать высокочастотным звуком. Что касается EA-N66, то тут сказать особенно нечего — работает себе и работает. Не очень понравилась лишь чуть съехавшая вёрстка в веб-интерфейсе, которая никоим образом не мешает настройке адаптера. Ну и четырёхжильный комплектный патч-корд оставил некоторый осадочек.
Для теста работы с внешними накопителями был взят SSD Kingston SKC100S3120G, отформатированный в ФС NTFS и подключённый к роутеру с помощью адаптера SATA ↔ USB из комплекта Apacer Turbo II AS602. Сведения о скоростях передачи данных (файлов размером 1 Гбайт) приведены в таблице ниже. Любопытно, что включение или отключение Jumbo-кадров не вызвало заметного влияния на скорость работы, как, впрочем, и обращение к накопителю из беспроводной или проводной сети. В целом RT-N66U показал довольно неплохую производительность при работе с файлами по сети.
| Скорость, Мбайт/с | Мин. | Макс. | Средн. |
|---|
| SAMBA, запись | 14 | 22 | 18 | | SAMBA, чтение | 12 | 16 | 14 | | FTP, запись | 8 | 10 | 9 | | FTP, чтение | 10 | 14 | 12 |
В качестве тестовых стендов использовались машины следующей конфигурации: AMD Athlon 64 X2 4800+/4 Гбайт RAM/Kingston SKC100S3120G/Gigabit Ethernet Realtek RTL8168B и Intel Core 2 Duo U9300/3 Гбайт RAM/Kingston SNV425S264GB/Gigabit Ethernet Intel 82567LM. Обе под управлением 32-битной Windows 7 Professional SP1. Вторая машина подключалась либо через адаптер ASUS EA-N66, либо напрямую к LAN-порту роутера. Для тестирования использовались утилиты Ixia IxChariot 6.7 с профилем High Performance Throughput, iperf 1.7.0 и простое копирование файлов по сети. По умолчанию были включены HW Accelerator и Jumbo Frames. Для обоих диапазонов Wi-Fi был выставлен автовыбор каналов, режим 802.11n с шириной канала в 40 МГц, шифрование WPA2-AES, а также включены опции TX Bursting и WMM APSD.
| Скорость, Мбит/с | Мин. | Макс. | Средн. |
|---|
| Wi-Fi 2,4 ГГц/40 МГц/WPA2-AES | | RT-N66U → EA-N66 | 100 | 244 | 172 | | EA-N66 → RT-N66U | 111 | 231 | 171 | | RT-N66U ↔ EA-N66 | 45 | 184 | 188 | | Wi-Fi 5 ГГц/40 МГц/WPA2-AES | | RT-N66U → EA-N66 | 138 | 234 | 186 | | EA-N66 -→ RT-N66U | 98 | 196 | 147 | | RT-N66U ↔ EA-N66 | 35 | 183 | 202 | | LAN/Jumbo Frames 4K | | LAN1 → LAN2 | 784 | 952 | 895 | | LAN2 → LAN1 | 661 | 769 | 713 | | LAN1 ↔ LAN2 | 170 | 695 | 820 |

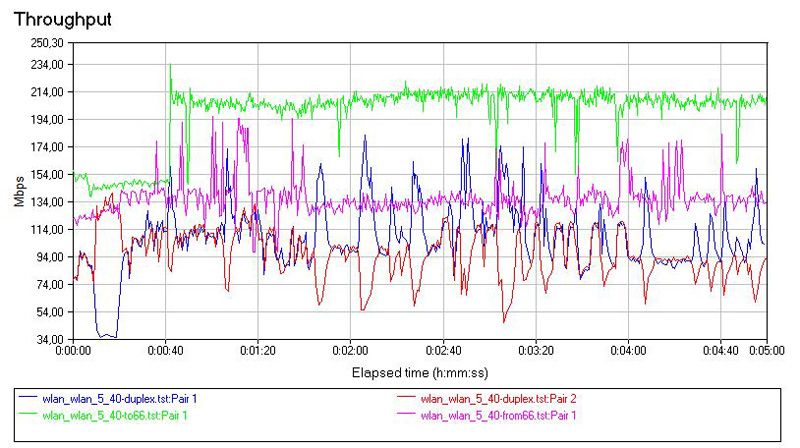

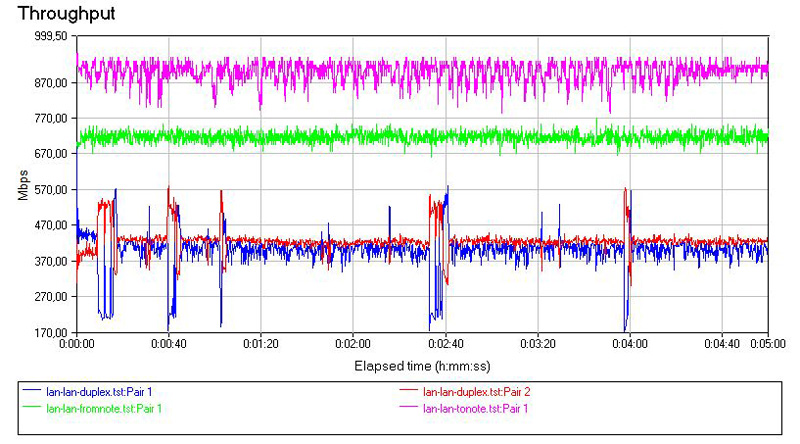

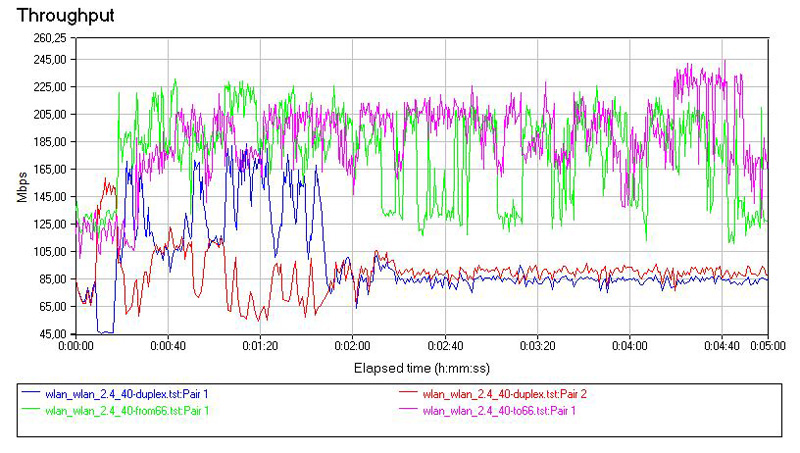

Показания из IxChariot вынесены в таблицу выше, так что не «удивляйтесь» подсчёту средних значений. На самом деле роутер довольно стабильно держал скорость как раз в районе этих самых значений, периодически ненадолго проседая вниз и «беря разгон» в беспроводной передаче. В целом скоростные показатели просто прекрасные. Особенно в диапазоне 2,4 ГГц, где по соседству находилось с десяток других точек доступа. Роутер и адаптер были отделены друг от друга расстоянием примерно в два метра и кирпичной стеной. На стандартной мощности в 80 мВт связь была отличной, хотя удивляться тут нечему. Запаса мощности в 500 мВт уж наверняка хватит для дома или небольшого офиса. Многопоточная передача и включение Jumbo-кадров (для Wi-Fi они неактуальны) даёт итоговый прирост скорости не более чем на 5-7 %.

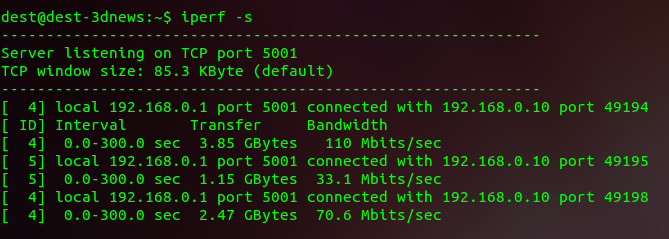

Для проверки скорости VPN-подключений использовалась машина с AMD Phenom 2 X6, 8 Гбайт RAM, Gigabit Ethernet Realtek RTL8111D под управлением Ubuntu 11.10 с демонами pptpd, xl2tpd и pppoe. PPTP-подключение оказалось наиболее медленным — всего лишь 33 Мбит/c, второе место досталось L2TP — около 70 Мбит/с, а лучше всего результаты у PPPoE — порядка 110 Мбит/с. В общем, очень даже неплохие показатели. Можно смело сказать, что сетевая составляющая ASUS RT-N66U выполнена на более чем достойном уровне.
|
