ASUS P9X79 Deluxe на чипсете Intel X79
В предыдущих обзорах мы говорили, что в ассортименте компании ASUS из восьми плат на чипсете Intel X79 половина относится к эксклюзивным сериям (TUF, ROG и GENE). Еще одна плата называется P9X79 WS и предназначена для профессиональных рабочих станций. Таким образом, для «обычных пользователей» остается всего три модели P9X79, P9X79 Pro и P9X79 Deluxe. Не так давно мы протестировали плату P9X79, которая является начальным уровнем для платформы LGA2011. А сегодня рассмотрим наиболее мощную модель P9X79 Deluxe. Причем данный обзор во многом будет справедлив и для модели P9X79 Pro, поскольку Pro и Deluxe основаны на одном дизайне PCB. Кстати, различия между ними сведены к минимуму: есть разница в количестве портов USB 3.0, количестве сетевых контроллеров (два против одного) и несколько облегченном преобразователе питания на модели Pro. Причем, нельзя сказать, что PWM на плате P9X79 Pro недостаточно мощный. Его возможностей хватает не только для любых процессоров Intel LGA2011, но и для их полноценного разгона. Соответственно, более мощная подсистема питания платы P9X79 Deluxe разработана с большим запасом, который можно использовать для экстремального разгона. Вместе с тем в домашних условиях показатели разгона на обеих платах будут полностью идентичны. Что касается функциональных возможностей плат, а также поддержки фирменных технологий, то тут мы также видим полное равенство. Более того, концепция материнских плат ASUS подразумевает, что даже в самой дешевой плате реализован весь спектр технологий компании, и это является большим плюсом для конечных пользователей.
Спецификация ASUS P9X79 Deluxe
| ASUS P9X79 Deluxe |
|---|
| Процессор |
Разъем Socket LGA2011
Поддержка технологии Intel Turbo Boost v2.0 |
| Чипсет |
Intel X79
Связь с процессором: DMI 20 Gb/s |
| Системная память |
Восемь 240-контактных слотов для DDR3 SDRAM DIMM
Максимальный объем памяти 64 Гбайт
Поддерживается память типа DDR3 1066/1333/1600/1866/2133*/2400*
Возможен четырехканальный доступ к памяти
Поддержка технологии Intel XMP |
| Графика |
Четыре слота PCI Express x16
Поддержка технологии NVIDIA SLI, 3-Way SLI
Поддержка технологии AMD CrossFireX |
| Возможности расширения |
Два слота PCI Express x1
Двенадцать портов USB 2.0 (четыре встроенных, восемь дополнительных)
Восемь портов USB 3.0 (шесть встроенных, два дополнительных)
Поддержка модуля Bluetooth v3.0 + HS (Wi-Fi, BlueTooth)
Звук High Definition Audio 7.1
Два сетевых контроллера Gigabit Ethernet |
| Возможности для разгона |
Изменение частоты Bclk от 80 до 300 МГц с шагом 0,1 МГц, изменение множителя
Изменение напряжения на процессоре, памяти, CSA, PLL, VTT и чипсете (PCH)
Утилита ASUS TurboV EVO |
| Дисковая подсистема |
Поддержка протокола SerialATA 6 Gb/s (два канала &mdash X79, c поддержкой RAID)
Поддержка протокола SerialATA 3 Gb/s (четыре канала &mdash X79, c поддержкой RAID)
Поддержка протокола SerialATA 6 Gb/s (два канала &mdash ASMedia ASM1061, c поддержкой RAID)
Поддержка протокола SerialATA 6 Gb/s (два канала &mdash Marvell 88SE9128, c поддержкой RAID) |
| Extensible Firmware Interface (EFI) |
Оболочка ASUS EFI BIOS
64 Мбит Flash ROM
BIOS с поддержкой Enhanced ACPI, DMI, Green, PnP Features
Технология ASUS EZ Flash 2
Технология ASUS CrashFree BIOS 3
Технология ASUS MyLogo 2
Поддержка ASUS USB BIOS Flashback
Поддержка ASUS USB 3.0 Boost
Поддержка ASUS OC Profile
Поддержка ASUS SSD Caching
Поддержка ASUS Ai Charger
Multi-languages BIOS |
| Разное |
Кнопки включения и перезагрузки, кнопка сброса CMOS
Кнопка MemOK, кнопка USB BIOS Flashback
Переключатели TPU, EPU
Семисегментный индикатор POST-кодов
Многофункциональная утилита AI Suite II
STR (Suspend to RAM)
S/P-DIF Out |
| Управление питанием |
Пробуждение от модема, мыши, клавиатуры, сети, таймера и USB
Основной 24-контактный разъем питания ATX
Дополнительный 8-контактный разъем питания |
| Мониторинг |
Отслеживание температуры процессора, системы, напряжений, скорости вращения всех вентиляторов (6)
Технология ASUS Q-Fan
Технология ASUS EPU
Утилита ASUS PC Probe II |
| Размер, мм |
Форм-фактор ATX, 244x304,8 (9,6″ x 12″) |

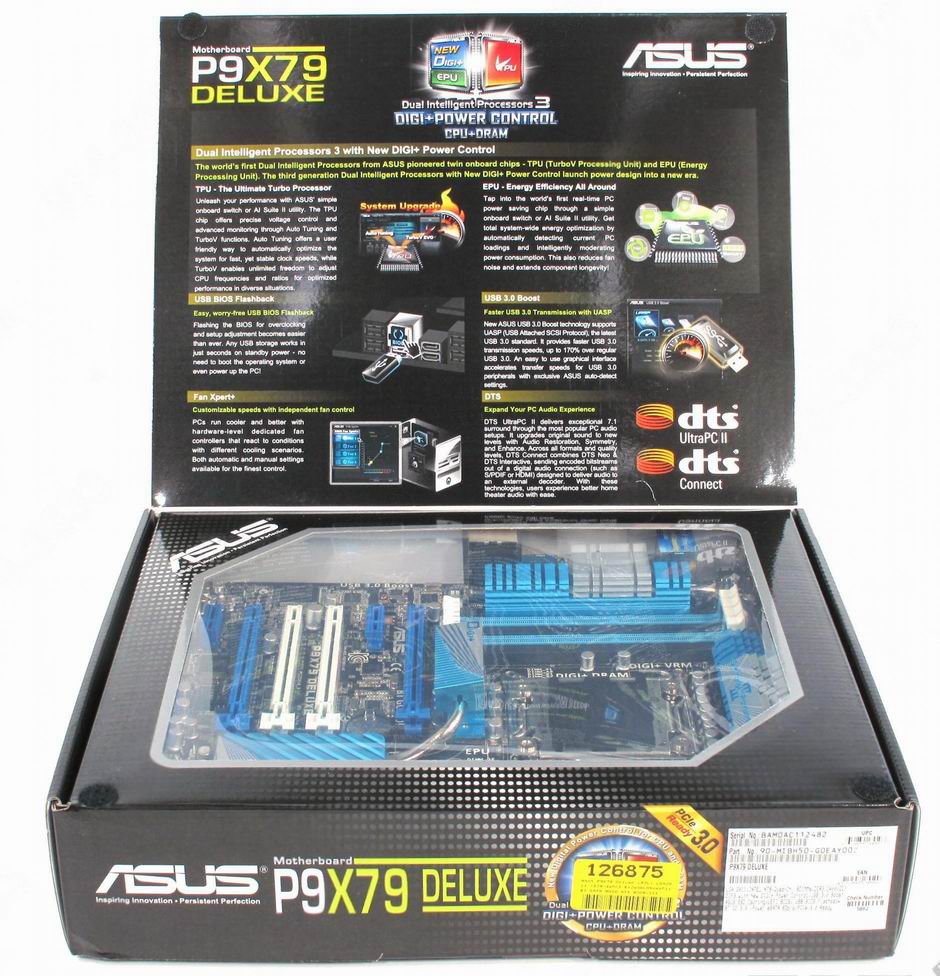

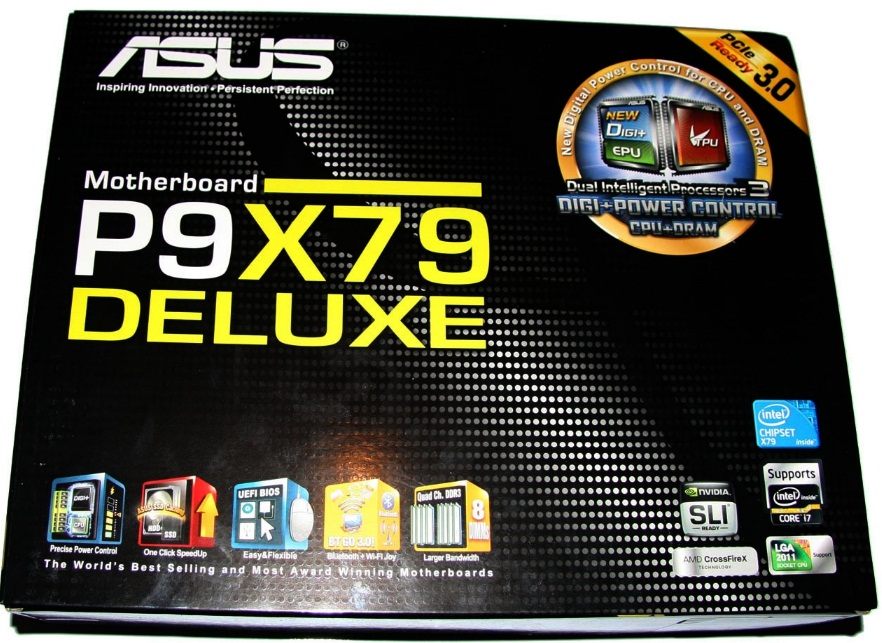

Коробка с ASUS P9X79 Deluxe имеет откидывающуюся крышку, на которой приведено описание некоторых фирменных технологий.
Через прозрачное окно покупатель может увидеть плату; остальные элементы комплекта находятся под ней.
Вместе с платой пользователь получает следующий набор:
руководство пользователя на английском языке;
DVD-диск с ПО и драйверами;
шесть кабелей SerialATA;
набор дополнительных коннекторов;
заглушку на заднюю панель корпуса;
мост 3-Way SLI;
мост CrossFire;
модуль Bluetooth v3.0 + HS с антенной Wi-Fi.
К комплектации платы особых претензий нет. Так, пользователь получает шесть кабелей SerialATA (без переходников питания) и, что самое важное, соединительные мосты для двух видеокарт AMD и трех видеокарт NVIDIA. Наличие последних довольно критично, поскольку данная плата предназначена для high-end систем с многоядерными графическими массивами, а указанные мосты отдельно не продаются. Напротив, в магазинах можно найти отсутствующие планки с портами USB, но в большинстве случаев пользователь сможет обойтись без них, потому что на задней панели платы установлено 10 соответствующих портов (причем как USB 2.0, так и USB 3.0).
Кроме этого, в комплекте платы присутствует модуль беспроводной связи стандартов Wi-Fi и Bluetooth, а также антенна Wi-Fi. Впрочем, мы уже отмечали в обзоре платы Maximus V Gene, что подобные модули предназначены исключительно для плат ASUS и не являются достоинством комплектации.

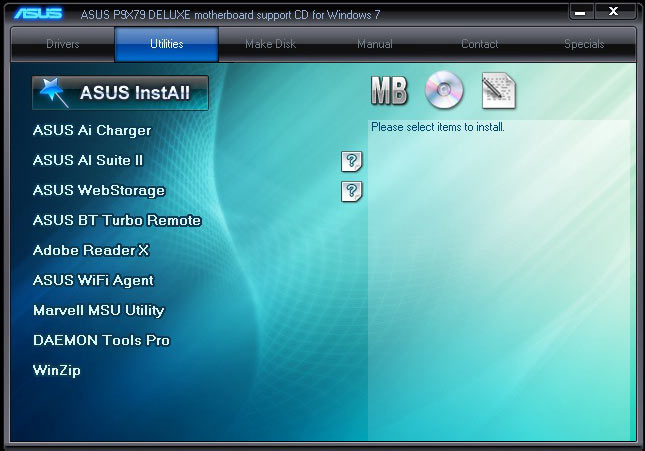

Что касается документации, то к ней нет никаких претензий: традиционно для продукции ASUS руководство пользователя максимально подробное и детальное. Также качественно реализовано программное обеспечение: на DVD-диске записан полный набор драйверов, фирменных утилит ASUS и пробная версия антивируса Norton. Все перечисленное ПО имеет следующую установочную оболочку:

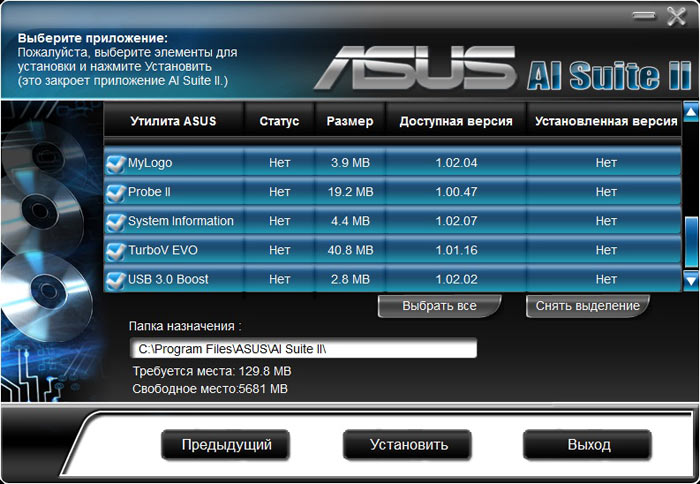

Отдельно отметим отличный инсталлятор многофункциональной утилиты AI Suite II, в котором пользователь может выбрать все или отдельные компоненты пакета.

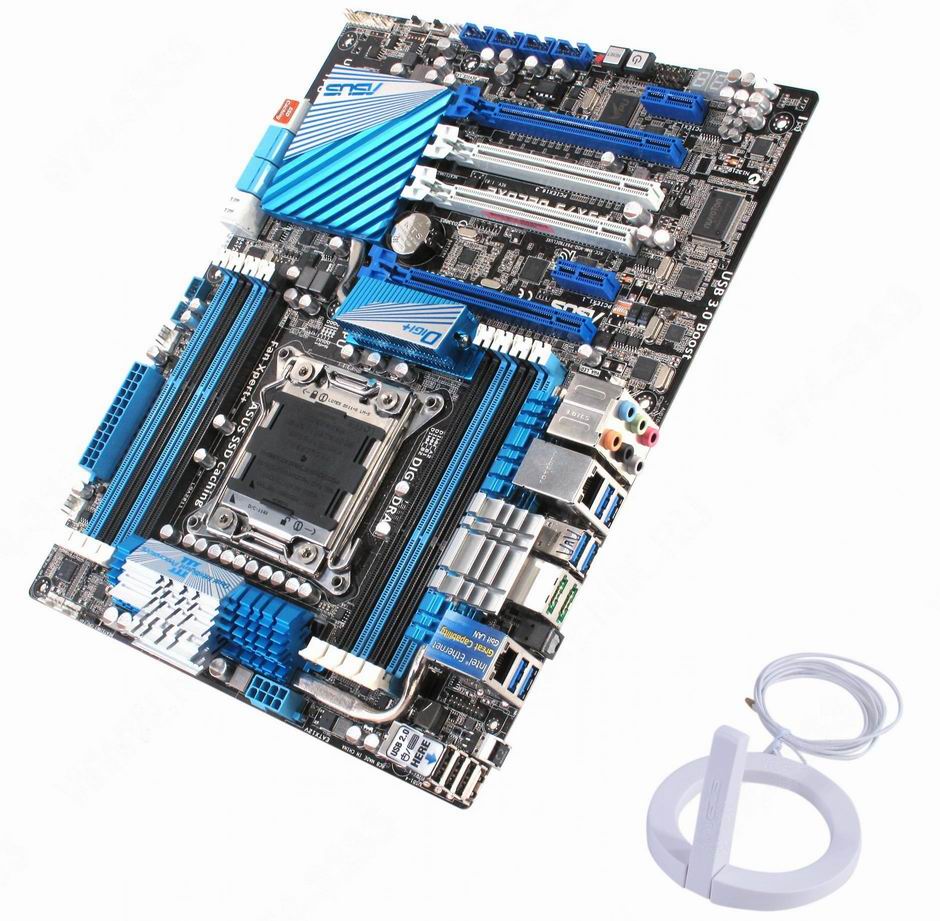

Плата ASUS P9X79 Deluxe
Главная особенность платы ASUS P9X79 Deluxe заключается в увеличенном количестве слотов PCI Express x16 — их четыре. В остальном конфигурация основных компонентов практически стандартная. Так, на плате установлено восемь слотов DIMM, которые разбиты на две группы и расположены по обе стороны от процессорного гнезда. Таким образом, для преобразователя питания осталось только одно место — справа от процессора.
В документации приведены примеры распределения линий шины PCI Express между PEG-слотами (нумерация от процессора): 16+0+0+16 и 16+8+0+8. Таким образом, для массива из двух видеокарт рекомендуется задействовать синие слоты, а при установке трех видеокарт использовать второй (белый) PEG слот. Что касается количества линий, выделяемых на третий PEG-слот, то тут ASUS хранит молчание. Мы можем только допустить, что оно не превышает восьми, судя по количеству контактов в слоте. В любом случае общее количество линий PCI-E, выделяемое на графическую подсистему, не превышает 40, поскольку на плате отсутствуют дополнительные контроллеры PCI-E, используемые для «увеличения» количества линий.
Кроме этого, на ASUS P9X79 Deluxe установлены два слота PCI Express x1 (обе линии берутся от чипсета).
Большое количество слотов DIMM, а также поддержка платой двух-, трех- и четырехканального доступа может затруднить конфигурацию модулей памяти не только начинающему, но и опытному пользователю. Поэтому консультация с руководством пользователя будет обязательна; мы также приведем подробную инструкцию из данного руководства.
Отметим, что плата поддерживает память стандарта DDR3-1066/1333/1600 и DDR3-1866/2133/2400 в режиме разгона, а максимальный объем памяти равен 64 Гбайт. И как только на плату подается напряжение, загорается подсветка кнопок Power и Reset, расположенных на левом краю платы.
Что касается разъемов питания, то они установлены очень удобно (характерная черта материнских плат ASUS): основной, 24-контактный разъем установлен на нижнем краю платы, а дополнительный, 8-контактный — на правом краю.
Пара слов о системе охлаждения. Так, на плате установлено четыре радиатора: два на основном PWM и два на чипсете. Причем в обоих случаях основной радиатор установлен непосредственно на теплоизлучающем чипе, а второй радиатор установлен рядом и соединен при помощи тепловой трубки. Кроме этого, пользователь может подключить к плате пять дополнительных вентиляторов. Всего на P9X79 Deluxe установлено шесть 4-контактных разъемов для вентиляторов, из которых один зарезервирован для процессорного кулера.
Возможности расширения
Плата ASUS P9X79 Deluxe, благодаря чипсету Intel X79, поддерживает четыре канала SerialATA 3 Gb/s и два канала SerialATA 6 Gb/s. Все порты расположены около чипсета и ориентированы параллельно плоскости платы. При этом порты 6 Gb/s (справа) окрашены в серый цвет, а порты 3 Gb/s (в центре) в голубой.
Кроме этого, на плате установлен дополнительный чип Marvell 88SE9128, который поддерживает два канала SerialATA 6 Gb/s. Оба соответствующих порта (серые) расположены вместе с остальными SATA-портами, слева.
Помимо этого, на задней панели платы установлены еще два порта SerialATA 6 Gb/s, функциональность которых обеспечивается чипом ASMedia ASM1061.
В результате общее количество подключаемых накопителей доведено до 10 (четыре SerialATA 3 Gb/s и шесть SerialATA 6 Gb/s). Также на плате установлено 12 портов USB 2.0: четыре расположены на задней панели и восемь подключаются при помощи планок (нет в комплекте). Кроме этого, плата поддерживает шину USB 3.0 с помощью трех двухпортовых контроллеров ASMedia ASM1042. Причем плата поддерживает восемь соответствующих портов. С математикой у инженеров ASUS все в порядке: дело в том, что с помощью дополнительного USB-хаба VIA VL810 два нативных порта продублированы.
Благодаря этому на задней панели платы установлено шесть портов USB 3.0, а еще два подключаются при помощи планки (нет в комплекте).
Используя расширенные режимы работы данного контроллера, компания ASUS разработала технологию USB 3.0 Boost, повышающую теоретическую пропускную способность в ~1,7 раза.
Плата ASUS P9X79 Deluxe поддерживает восьмиканальный звук, а в качестве кодека используется чип ALC898.
Также на плате установлено два гигабитных сетевых контроллера: Intel 82579V и Realtek RTL8111E. Оба чипа подключены к отдельным линиям шины PCI Express, а соответствующие разъемы (RJ-45) выведены на заднюю панель.
В результате панель выглядит следующим образом:
Особенностью панели является кнопка USB BIOS Flashback, которая запускает одноименную функцию восстановления прошивки BIOS. Пользователю необходимо записать на флешку образ прошивки (переименовав его в соответствии с руководством пользователя), вставить флешку в белый USB-порт и запустить плату, держа нажатой кнопку в течение трех секунд. Кстати, отличие белого порта USB от остальных заключается в том, что на него всегда подается дежурное напряжение, что позволяет заряжать от него различные мобильные устройства даже при выключенном компьютере. А для зарядки гаджетов Apple, при запущенной системе Windows, используется утилита ASUS Ai Charger.
Также обратите внимание на модуль Bluetooth v3.0 + HS, к которому подключается антенна Wi-Fi, и на отсутствие портов PS/2. Последнее частично компенсируется большим количеством встроенных портов USB. Вообще, в плане поддержки устаревших технологий данной плате похвастаться нечем: кроме PS/2 отсутствует порт COM, не говоря уже о слотах PCI (хотя шина PCI поддерживается чипсетом Intel X79).

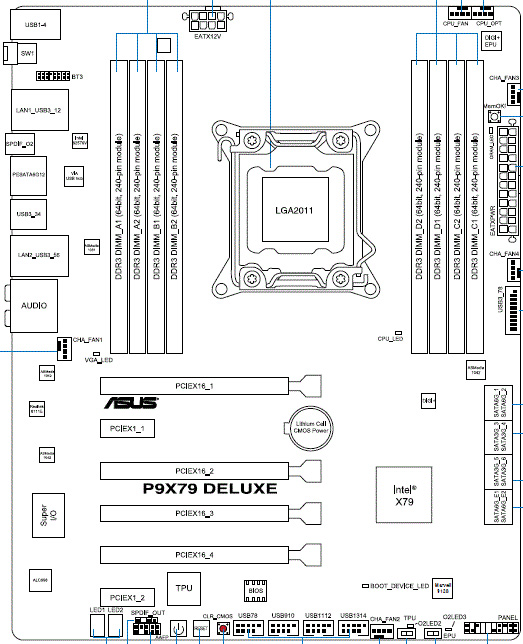

Традиционная схема компонентов платы:
Из дополнительных функций стоит отметить кнопку MemOK, которая гарантирует успешный старт на безопасных настройках памяти в случае переразгона последней.
Также на левом краю платы установлены кнопки запуска и перезагрузки системы, красная кнопка сброса настроек CMOS и семисегментный индикатор POST-кодов (расшифровка кодов приведена в руководстве).
Кроме этого, отметим два dip-переключателя, один из которых активирует функцию TPU (автоматический разгон процессора), а другой — функцию EPU (энергосбережение).
Производительность

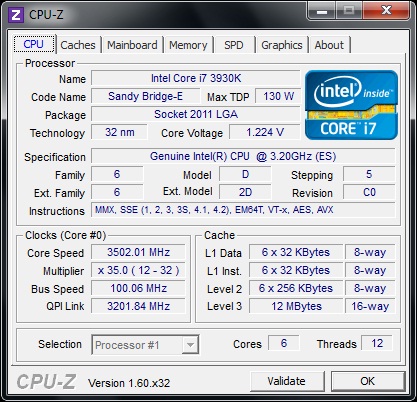

Штатная частота Bclk:
В тестовой системе было использовано следующее оборудование:
| Тестовое оборудование |
|---|
| Процессор |
Процессор Intel Core i7-3930K (LGA2011; 3,2 ГГц; Sandy Bridge-E) |
| Кулер |
GlacialTech UFO V51 с модифицированным креплением |
| Видеокарта |
ASUS GTX 285 (NVIDIA GTX285; PCI Express x16)
Версия драйвера: 260.99 WHQL |
| Звуковая карта |
- |
| HDD |
Hitachi Deskstar HDP725050GLA360 |
| Память |
GoodRAM DDR3-1600 Play |
| Блок питания |
Floston Energetix E2FP-1000W |
| OS |
MS Windows 7 32bit |

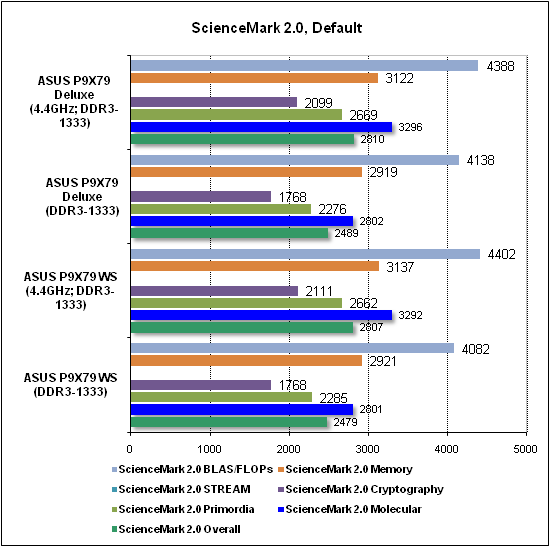

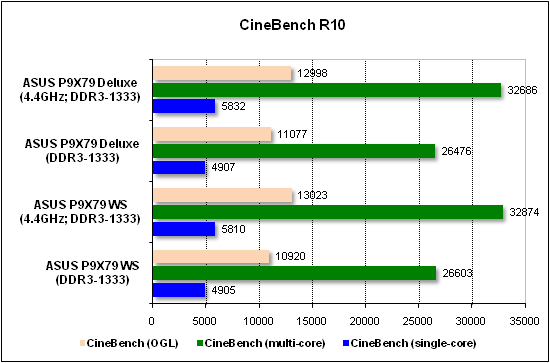

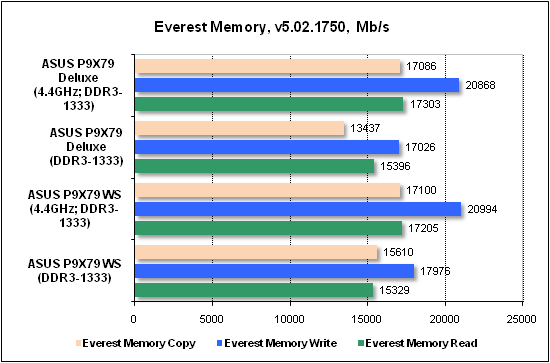

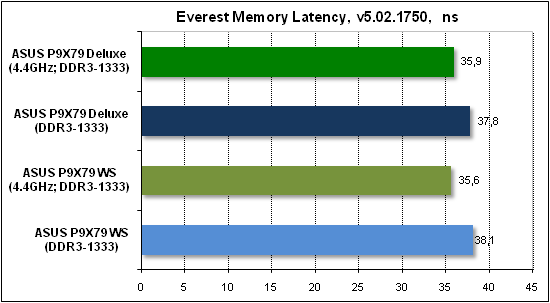

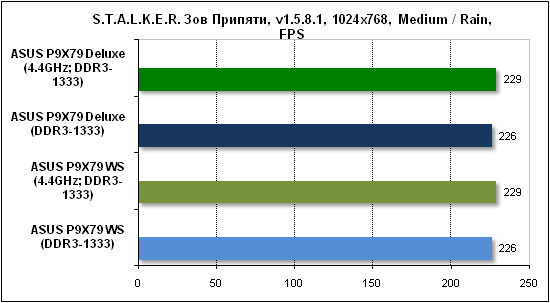

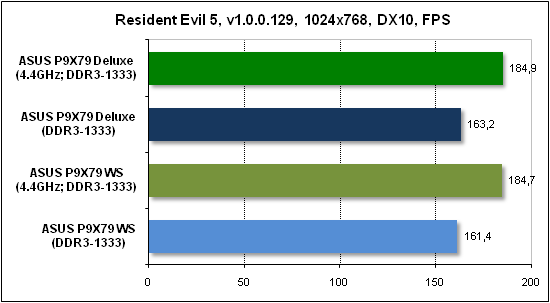

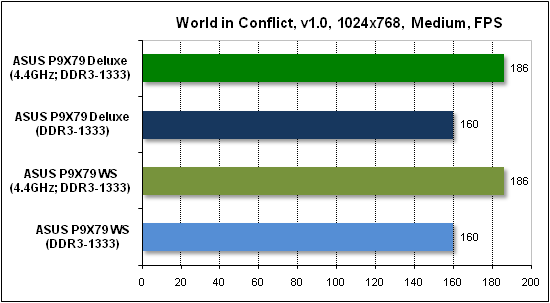

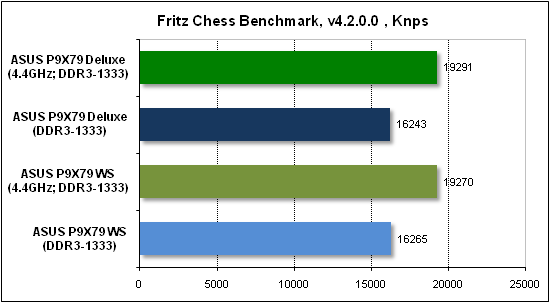

Вначале посмотрим на результаты синтетических тестов.
Тесты прикладного ПО

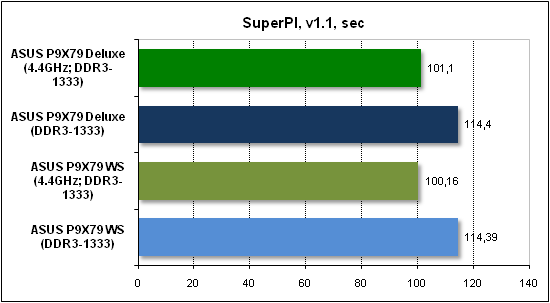

Результат SuperPI измеряется в секундах, то есть меньше — это лучше.

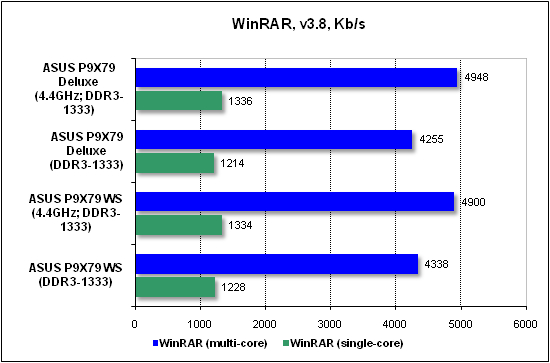

Сжатие данных (WinRAR) измерялось в Кбайт/с, то есть больше — это лучше.

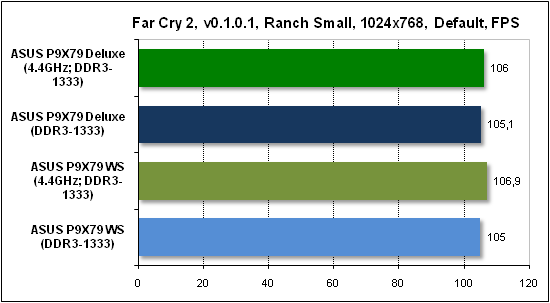

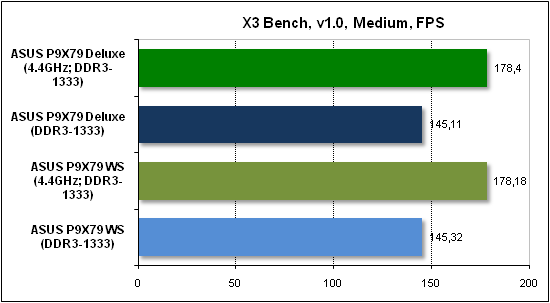

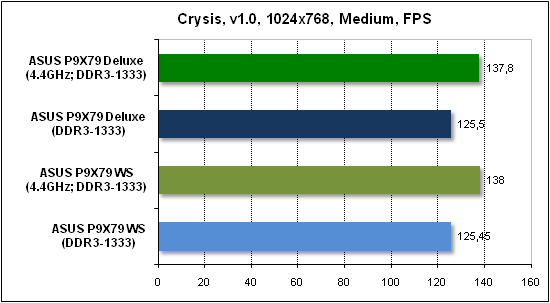

Тесты игровых программ
|
