Обзор материнской платы Gigabyte Z77MX-D3H на чипсете Intel Z77
За все время развития IT-индустрии назначение материнских плат форм-фактора Micro-ATX практически не изменилось. Они используются в основном для сборки недорогих компьютеров с базовыми функциональными возможностями. Именно снижение себестоимости стало причиной уменьшения размеров относительно полноразмерных плат ATX. Затем, в середине нулевых годов, ситуация несколько поменялась — появилась мода на компактные системы (barebone), которые прибавили Micro-ATX-платам популярности. Но вскоре эта мода прошла — производители переключились на выпуск еще более компактных Mini-ITX-систем. В результате и воспринимать Micro-ATX-платы стали как прежде: данные продукты предназначены по большей части для экономных корпоративных пользователей. Впрочем, есть исключения: скажем, один крупный производитель выпустил эксклюзивную и довольно дорогую серию компактных плат для компьютерных энтузиастов, отличавшуюся сочетанием мощных функций разгона, адекватных размерам возможностей расширения и поддержки многоядерных графических массивов SLI и CrossFire. Компания Gigabyte также не забыла о Micro-ATX-платах и представила свое видение компактной основы для игрового компьютера в лице Z77MX-D3H на чипсете Intel Z77.
Спецификация Gigabyte Z77MX-D3H
| Gigabyte Z77MX-D3H |
|---|
| Процессор | Разъем Socket LGA1155 (поддержка Ivy Bridge)
Поддержка технологии Intel Turbo Boost | | Чипсет | Intel Z77 (PCH)
Связь с процессором: DMI 20 Gb/s | | Системная память | Четыре 240-контактных слота для DDR3 SDRAM DIMM
Максимальный объем памяти 32 Гбайт
Поддерживается память типа DDR3 1066/1333/1600+
Возможен двухканальный доступ к памяти
Поддержка технологии Intel XMP | | Графика | Три слота PCI Express x16
Поддержка технологии AMD CrossFireX, NVIDIA SLI
Поддержка Intel HD Graphics | | Возможности расширения | Один слот PCI Express x1
Десять портов USB 2.0 (шесть встроенных, четыре дополнительных)
Четыре порта USB 3.0 (два встроенных, два дополнительных)
Звук High Definition Audio 7.1
Сетевой контроллер Gigabit Ethernet | | Возможности для разгона | Изменение частоты Bclk от 80 до 133,33 МГц с шагом 0,01 МГц; изменение множителя
Изменение частоты GPU от 400 до 3200 МГц
Изменение напряжения на процессоре, памяти, IGD
Утилиты Gigabyte EasyTune 6, 3D Power | | Дисковая подсистема | Поддержка протокола SerialATA 6 Gb/s (два канала — Z77, c поддержкой RAID 0, 1, 5, 0+1 и JBOD)
Поддержка протокола SerialATA 3 Gb/s (четыре канала — Z77, c поддержкой RAID 0, 1, 5, 0+1 и JBOD) | | Extensible Firmware Interface (EFI) | 2 х 64 Мбит Flash ROM
AMI BIOS с поддержкой Enhanced ACPI, DMI, Green, PnP Features
Утилита Gigabyte Xpress Install
Технология Gigabyte Q-Flash
Поддержка Gigabyte @BIOS
Поддержка UEFI DualBIOS
Поддержка профилей BIOS | | Разное | Один порт для PS/2 клавиатуры или мыши
Поддержка On/Off Charge
Поддержка технологии Intel Rapid Start
Поддержка технологии Intel Smart Connect
STR (Suspend to RAM)
S/P-DIF Out | | Управление питанием | Пробуждение от модема, мыши, клавиатуры, сети, таймера и USB
Основной 24-контактный разъем питания ATX
Дополнительный 4-контактный разъем питания
Поддержка Gigabyte Auto Green | | Мониторинг | Отслеживание температуры процессора, чипсета и системы, напряжений, скорости вращения всех вентиляторов (3)
Технология SmartFan | | Размер | Форм-фактор Micro-ATX, 245x245 мм (9,6x9,6 дюйма) |
Плата Gigabyte Z77MX-D3H
Прошли те времена, когда платы форм-фактора Micro-ATX имели единственный слот PCI Express x16. Постоянная конкуренция заставила производителей увеличить это количество сначала до двух, а теперь, как видите, и до трех!
С технической точки зрения такое решение не требует значительных инженерных усилий. В частности, необходимо добавить мост для симметричного разделения 16 базовых линий шины PCI Express v3.0 между двумя основными слотами, а третий PEG-слот подключить к чипсету. В результате на последний слот выделяется только четыре линии PCI Express v2.0. Таким образом, пользователю доступны следующие конфигурации: 16+0+4 и 8+8+4. Тут же отметим, что на плате установлен еще один слот PCI Express x1, который также подключен к чипсету.
Что касается разъемов питания, то основной, 24-контактный разъем расположен на нижнем краю платы, а дополнительный, 4-контактный — на правом:
Рядом с процессорным гнездом установлен 4-контактный разъем CPU_FAN для процессорного же кулера. Кроме него, на плате расположено два 4-контактных разъема (SYS_FAN1 и SYS_FAN2). Число 240-контактных слотов DIMM для модулей памяти DDR3 стандартное для чипсета Z77: их четыре. Они разбиты на две группы по два слота с чередованием цветов. Чтобы задействовать двухканальный режим, нужно установить модули в слоты одного цвета.
Плата поддерживает память стандарта DDR3-1066/1333/1600, а максимальный объем памяти равен 32 Гбайт. Тут же отметим, что частота DDR3-1600 является штатной только при использовании процессора Ivy Bridge, а для Sandy Bridge она достигается при разгоне.
Возможности расширения
Плата Gigabyte Z77MX-D3H, благодаря чипсету Z77, поддерживает четыре канала SerialATA 3 Gb/s и два канала SerialATA 6 Gb/s. Все порты расположены около чипсета, ориентированы параллельно плоскости платы и по-разному окрашены: порты 3 Gb/s — в голубой цвет, а порты 6 Gb/s — в белый.
Также на Z77MX-D3H установлено десять портов USB 2.0, из которых шесть расположено на задней панели, а еще четыре подключаются через планки. За счет чипсета Z77 плата поддерживает четыре порта USB 3.0: половина портов находится на задней панели, а половина реализована через внешние планки.
Плата Gigabyte Z77MX-D3H поддерживает восьмиканальный звук, а в качестве кодека используется чип VIA VT2021. За время тестирования мы не нашли никаких недостатков у звуковой подсистемы, однако некоторые пользователи жалуются в Интернете именно на этот контроллер VIA.
На плате установлен гигабитный сетевой контроллер Atheros AR8151-B. Он подключен к отдельной линии шины PCI Express (x1), а соответствующий разъем RJ-45 выведен на заднюю панель,
которая в результате выглядит следующим образом:Разработчики разместили на панели три из четырех возможных видеовыходов: VGA, DVI, HDMI — отсутствует только DisplayPort. Также на панели можно найти большое количество портов USB, один порт PS/2 и оптический выход S/P-DIF.

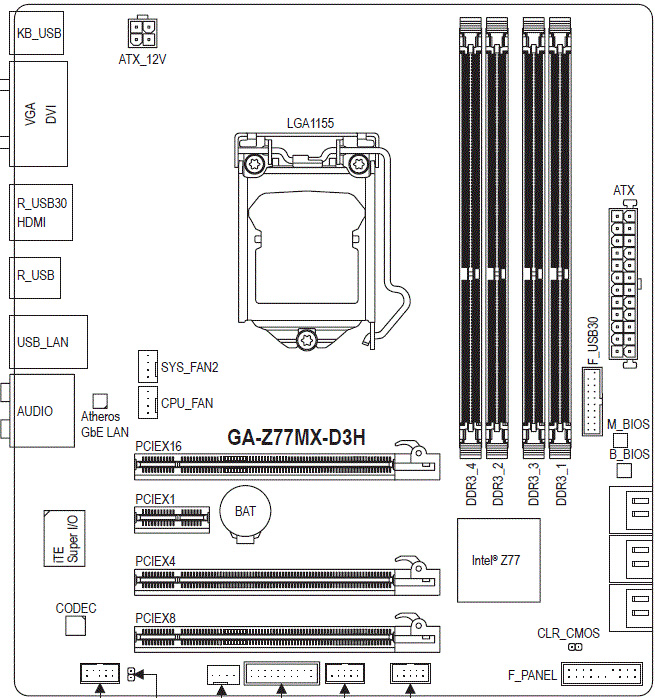

Традиционная схема компонентов:
Из дополнительных функций отметим поддержку технологии DualBIOS, которая заключается в установке на плате двух микросхем BIOS: основной и резервной.
UEFI (Unified Extensible Firmware Interface)

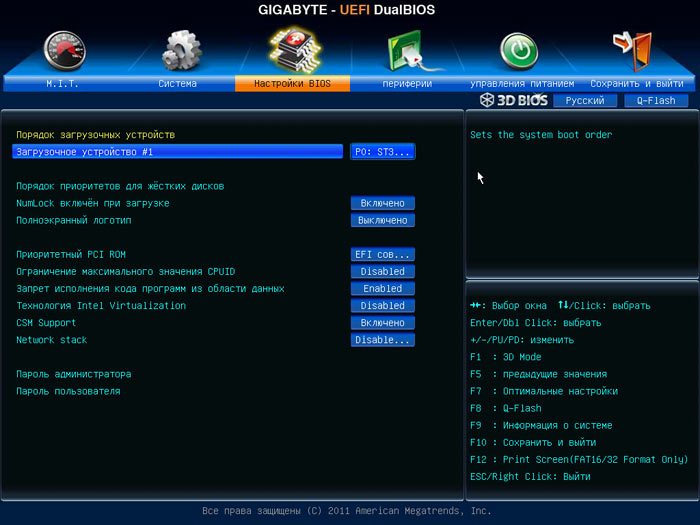

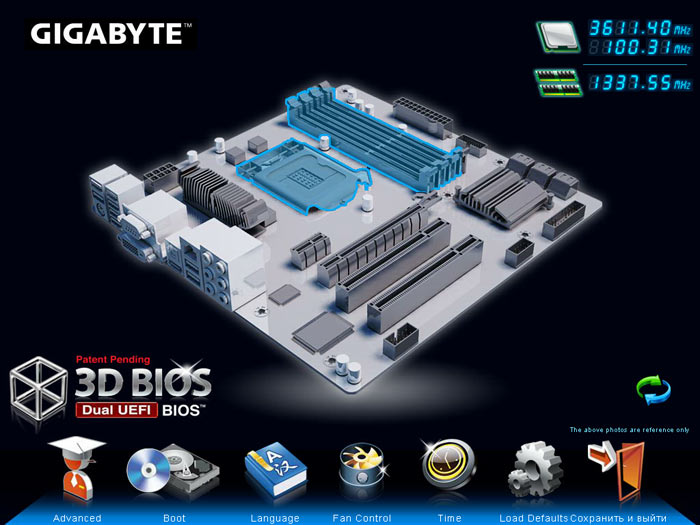

Материнская плата Z77MX-D3H поддерживает интерфейс UEFI с собственной графической оболочкой Gigabyte под названием 3D BIOS. Название выбрано неслучайно, поскольку пользовательский интерфейс стилизован под трехмерный рабочий стол.
Код BIOS основан на версии компании AMI (American Megatrends Inc.), поэтому у пользователя остается возможность переключиться к традиционному виду BIOS. Основные разделы и набор настроек Z77MX-D3H расположены точно так же, как и у других материнских плат Gigabyte. Это в значительной степени облегчает управление параметрами и экономит время пользователя.

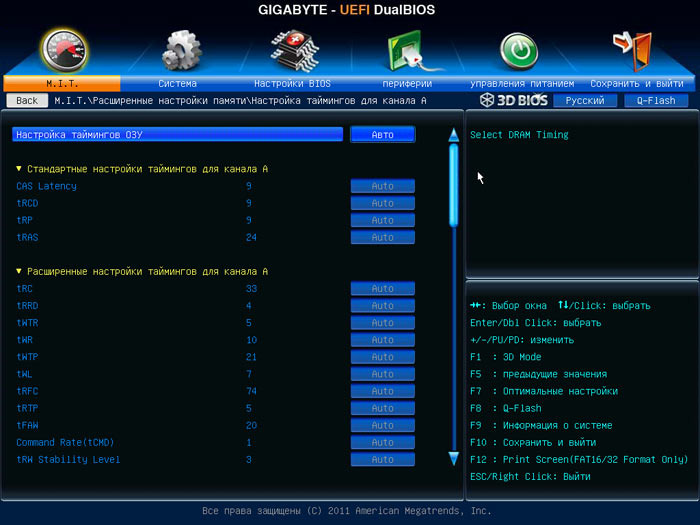

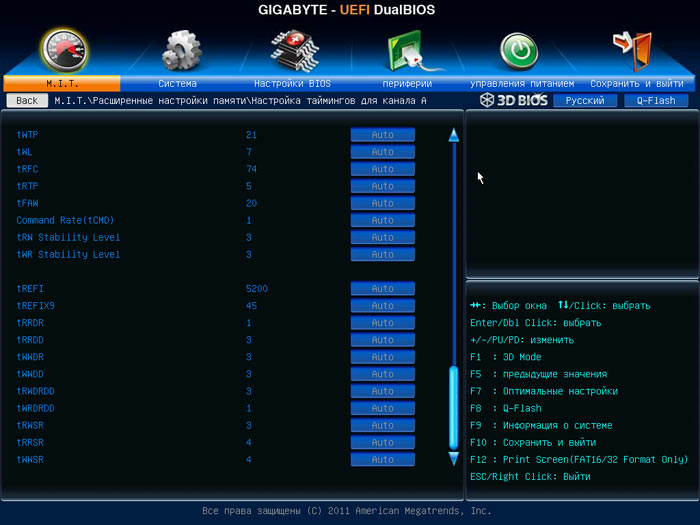

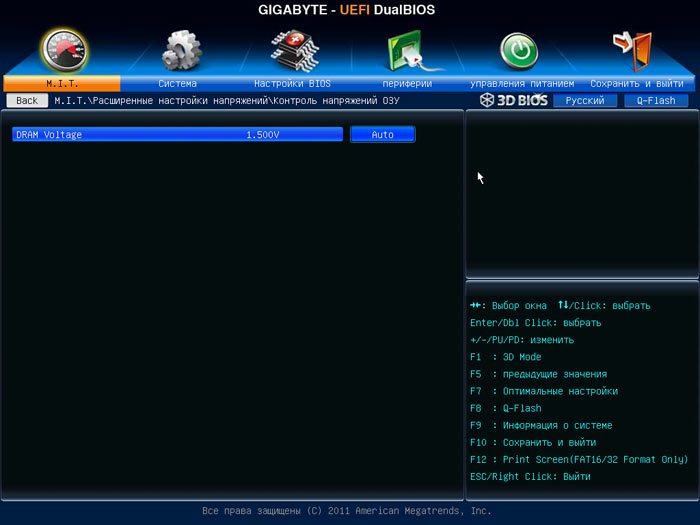

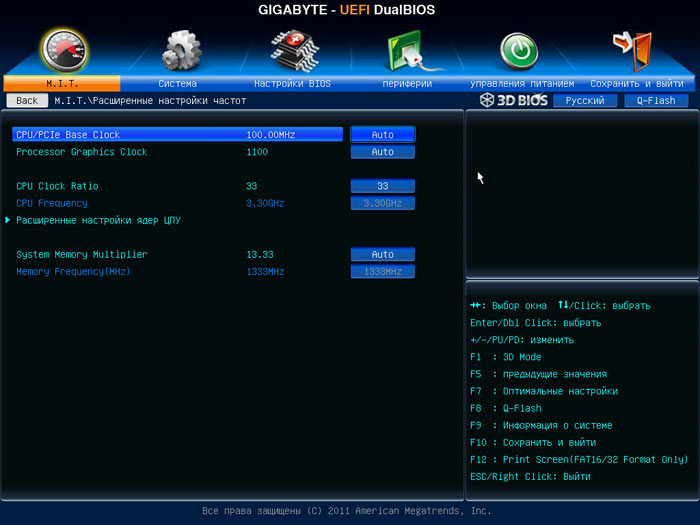

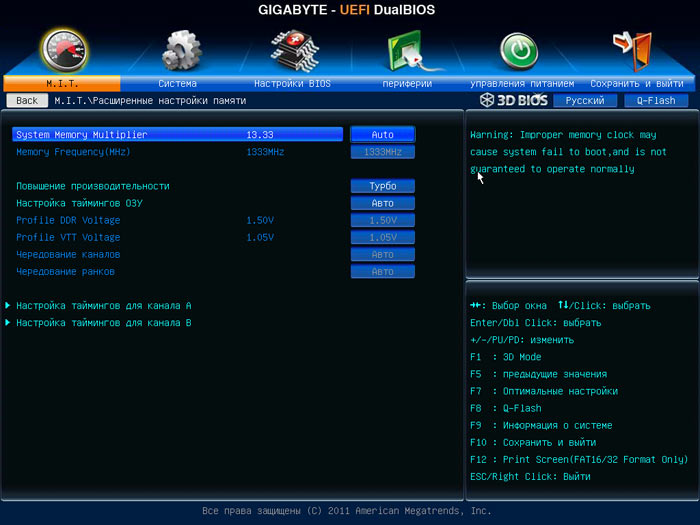

Все настройки памяти находятся в разделе функций разгона M.I.T.:
Выбор частоты памяти организован несколько неудобно: отсутствует меню, поэтому пользователь вынужден вводить значение множителя с клавиатуры.

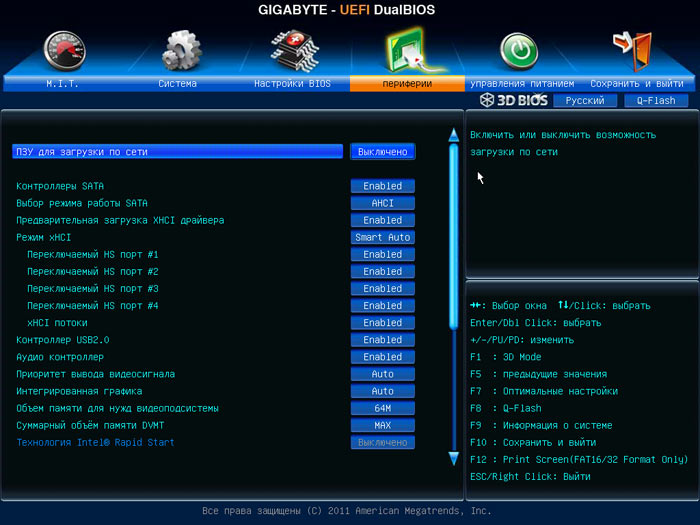

В другом подразделе сосредоточены все функции для управления процессорами Intel:

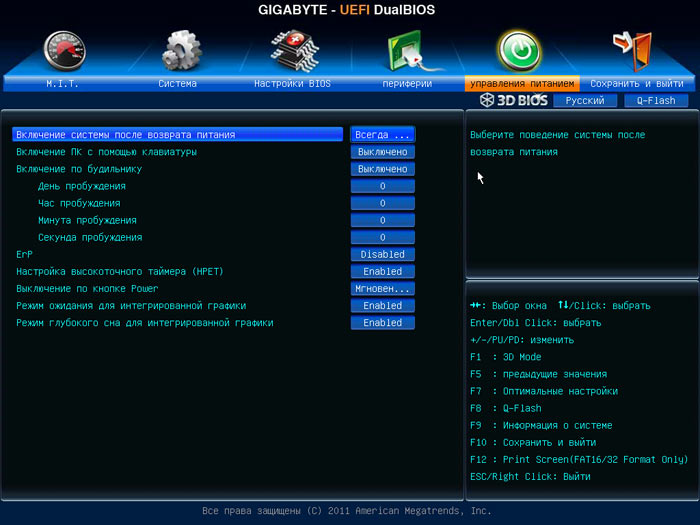

Рассмотрим раздел, посвященный системному мониторингу.

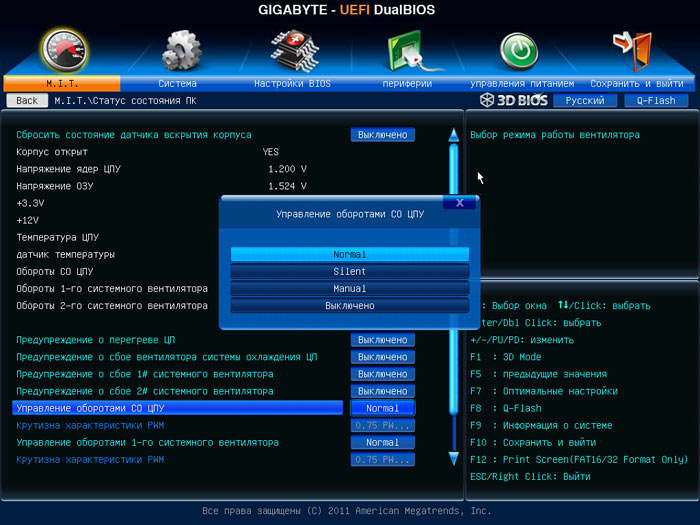

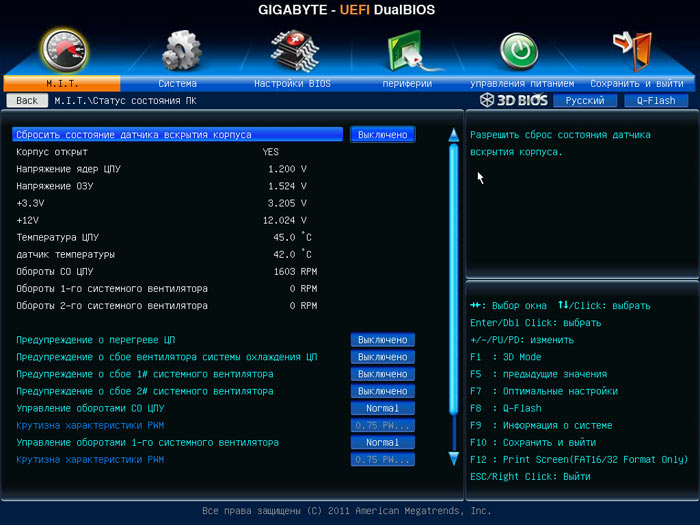

Плата отслеживает текущую температуру процессора и системы, напряжения на основных компонентах и скорости всех трех вентиляторов. Кроме того, пользователь может управлять скоростью кулеров с помощью функции Smart Fan.

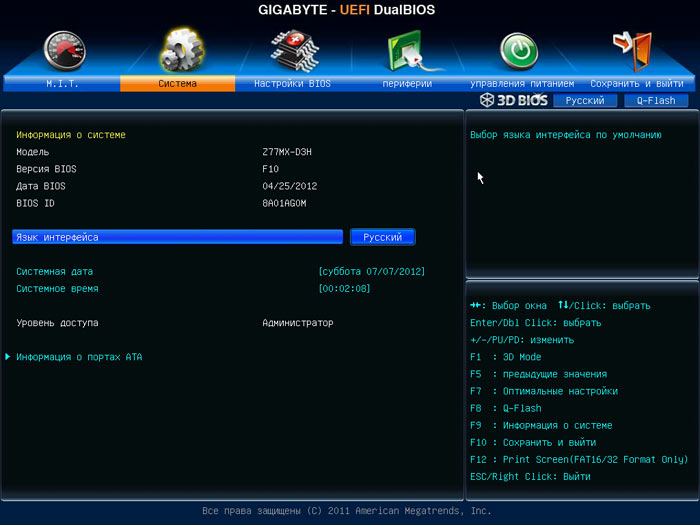

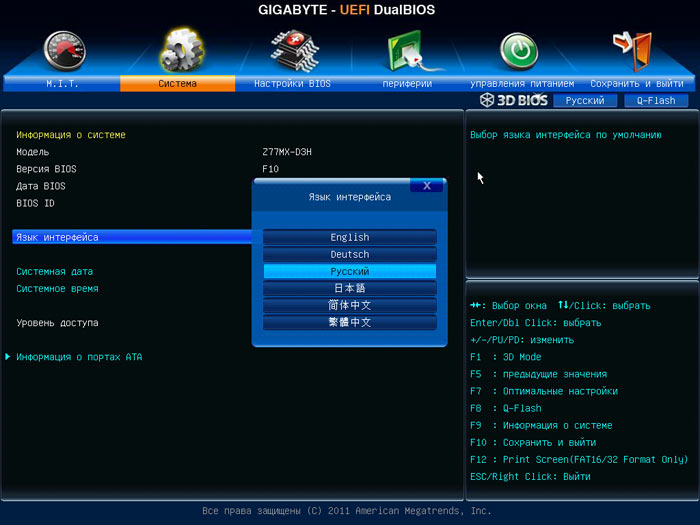

Обратите внимание, что в списке поддерживаемых языков присутствует русский:
Для начинающего пользователя русскоязычные параметры — неоптимальное решение, поскольку подробного описания на русском языке нет ни в руководстве пользователя, ни на официальном сайте Gigabyte.

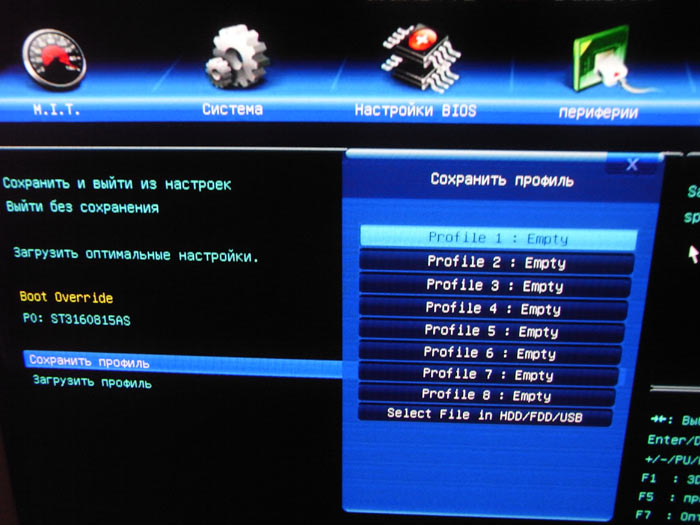

Наконец, отметим возможность сохранения и загрузки профиля настроек BIOS (всего доступно восемь профилей),

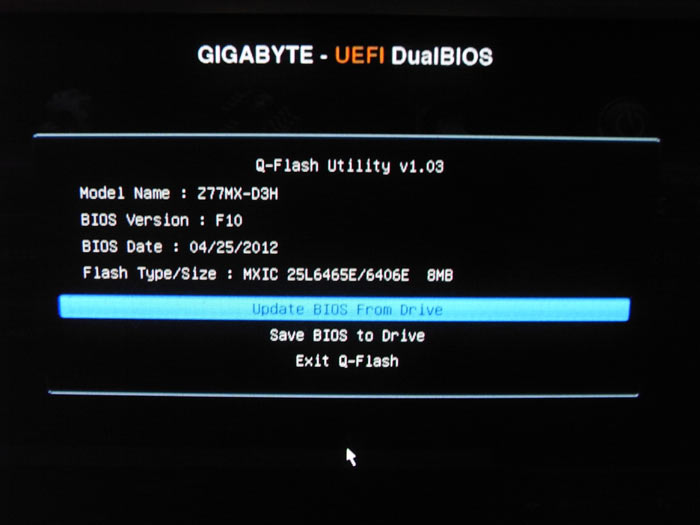

а также встроенную утилиту Q-Flash для обновления прошивки.

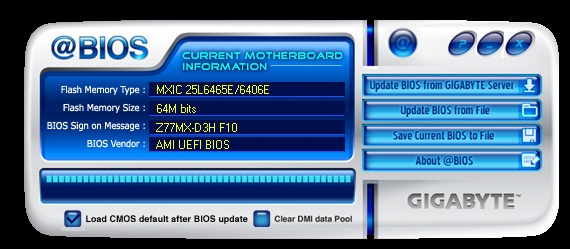

Что касается Windows-утилит, необходимо отметить следующие программы: On/Off Charge для управления зарядкой USB-гаджетов, @BIOS для обновления прошивки BIOS из Windows,

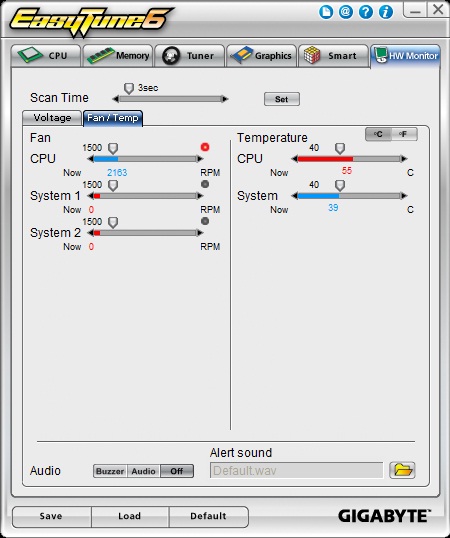

FaceWizard для обновления POST-изображения (устарел уже несколько лет назад) и EasyTune6. Последняя предназначена для разгона системы, для ее диагностики и системного мониторинга. В частности, эта программа отображает показания всех доступных сенсоров

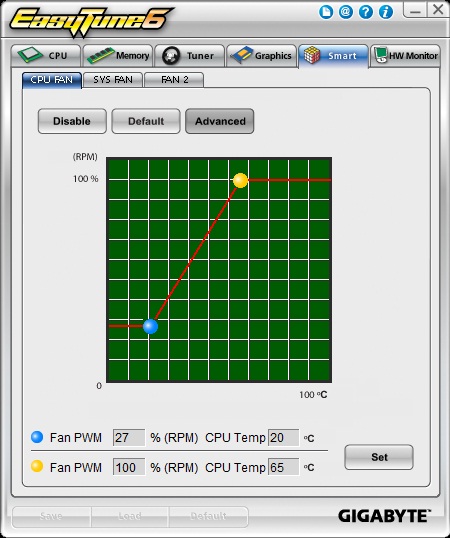

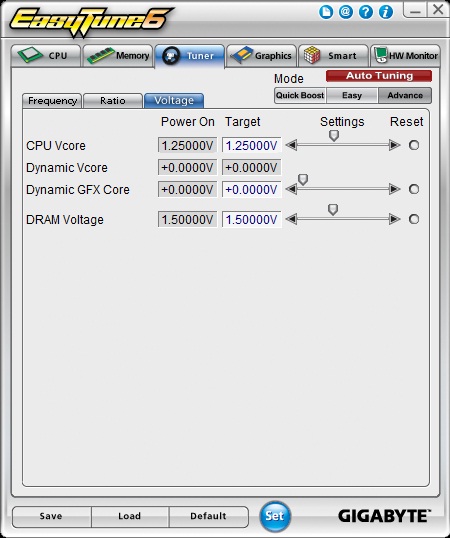

и позволяет пользователю управлять скоростью вентиляторов:
Разгон и стабильность
Прежде чем переходить к разгону, рассмотрим преобразователь питания. Он имеет 6-фазную схему, в которой установлено четыре конденсатора емкостью 270 мкФ и 10 конденсаторов емкостью 560 мкФ.

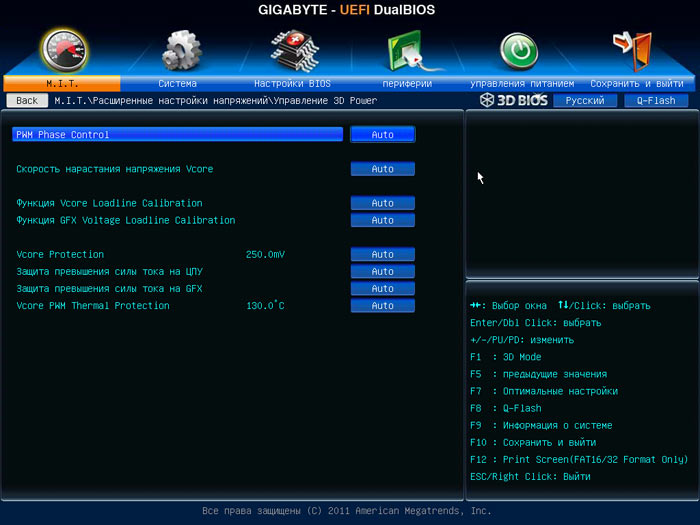

Функций разгона немного, так что их можно было бы собрать в одном разделе. Однако программисты Gigabyte использовали уже готовый код (основной признак «настоящего» программиста) более старших плат, и полученный результат неудобен для пользователя.

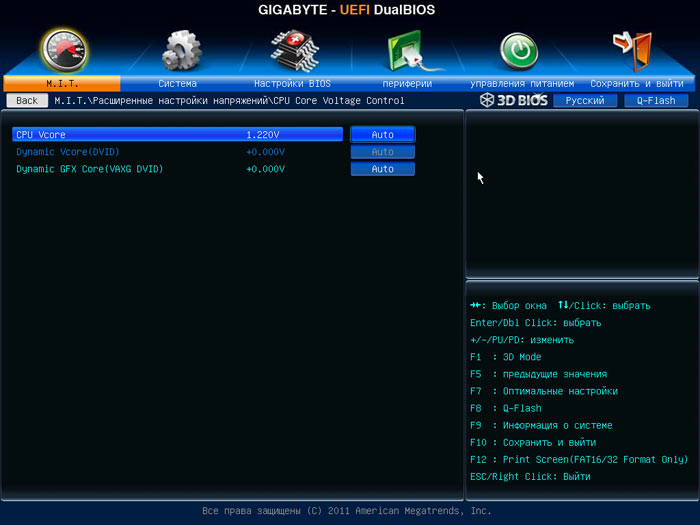

Список функций разгона:
| Плата | Gigabyte Z77MX-D3H |
|---|
| Изменение множителя CPU | + | | Изменение Bclk | от 80 до 133,33 МГц (0,01 МГц) | | Изменение GPUclk | от 400 до 3200 МГц (50) | | Изменение Vcore | от 0,8 В до 1,9 В (0,005 В) | | Изменение Vigd | от +0,0 В до +0,2 В (0,005 В) | | Изменение Vmem | от 1,2 В до 2,0 В (0,02 В) |

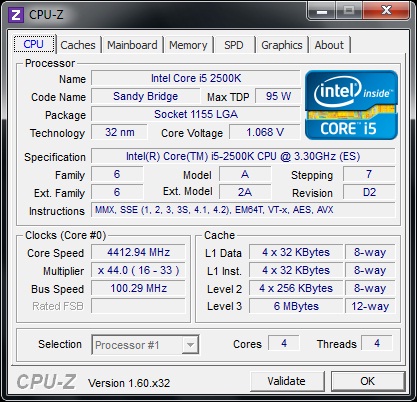

Практические испытания разгона продемонстрировали следующие результаты: стабильная работа на частоте 4,4 ГГц, что довольно неплохо.
Разогнать систему можно и при помощи утилиты EasyTune6, в которой доступны только все основные функции, причем изменение множителя требует перезагрузки системы. Данная программа предназначена для более широкого круга пользователей и более дружелюбна к последним.

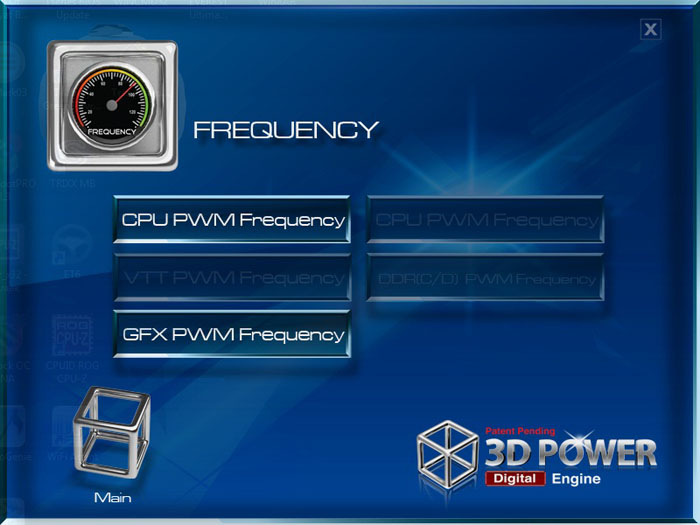

Однако самой дружелюбной является утилита 3D Power, в которой можно поменять лишь несколько второстепенных параметров. Впрочем, все используемые спецэффекты и низкая скорость их воспроизведения надоедают уже через пару минут.
Производительность

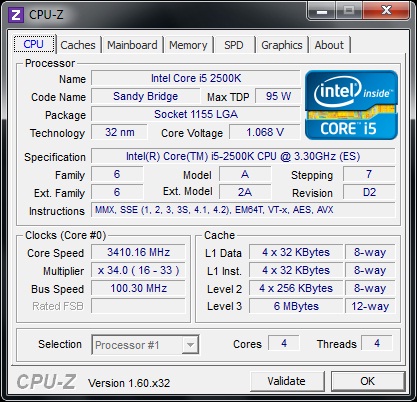

Штатная частота Bclk:
В тестовой системе было использовано следующее оборудование:
| Тестовое оборудование |
|---|
| Процессор | Процессор Intel Core i5-2500K (LGA1155; 3,3 ГГц; Sandy Bridge) | | Кулер | Боксовый | | Видеокарта | ASUS GTX 285 (NVIDIA GTX285
PCI Express x16)
Версия драйвера: 260.99 WHQL | | Звуковая карта | - | | HDD | Hitachi Deskstar HDP725050GLA360 | | Память | GoodRAM DDR3-1600 Play | | Блок питания | FSP 550W | | OS | MS Windows 7 32bit |

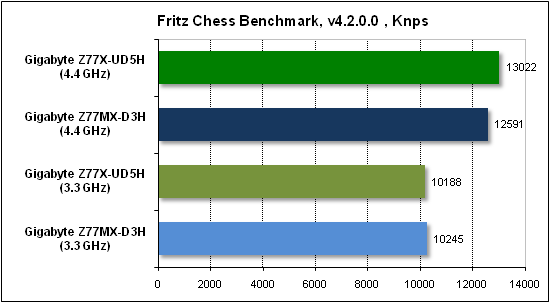

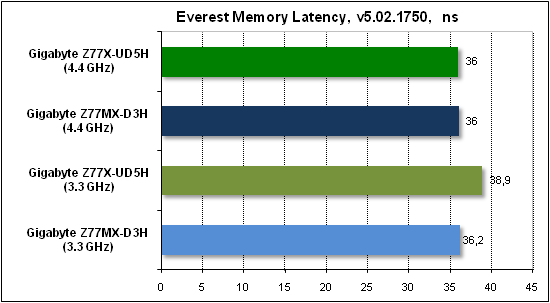

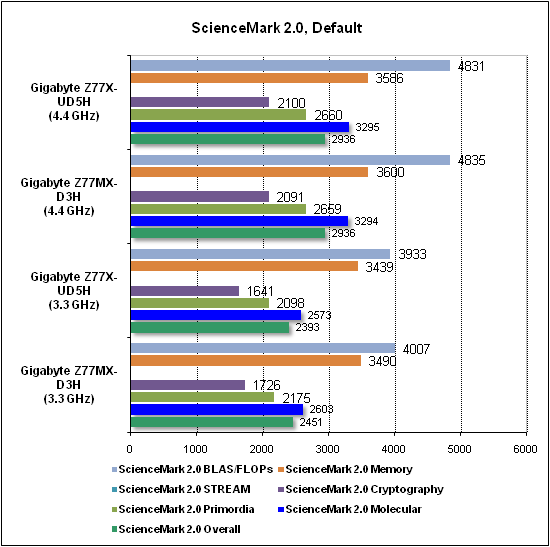

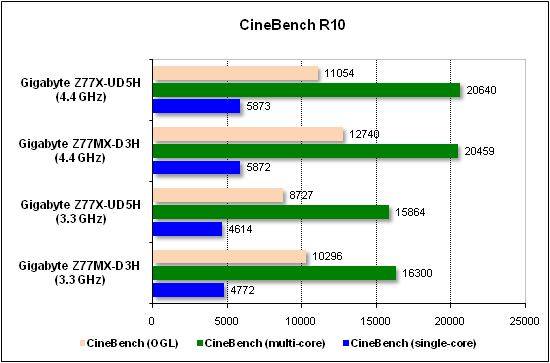

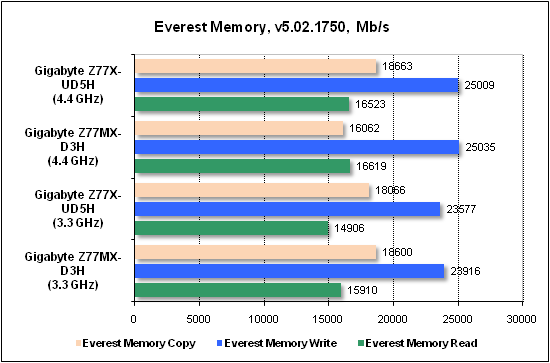

Вначале посмотрим на результаты синтетических тестов.
Тесты прикладного ПО

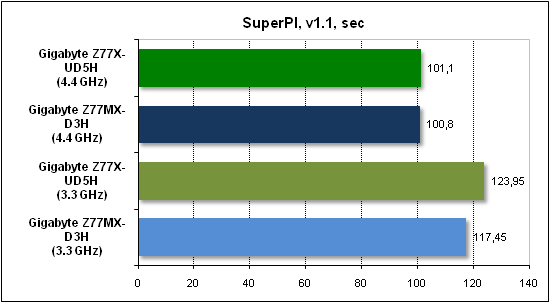

Результат SuperPI измеряется в секундах, то есть меньше — это лучше.

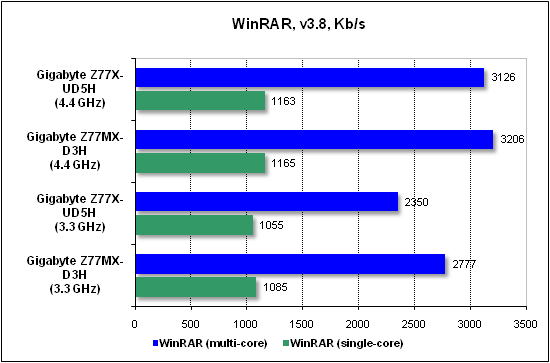

Сжатие данных (WinRAR) измерялось в Кбайт/с, то есть больше — это лучше.

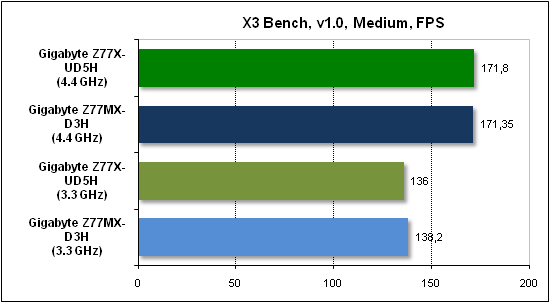

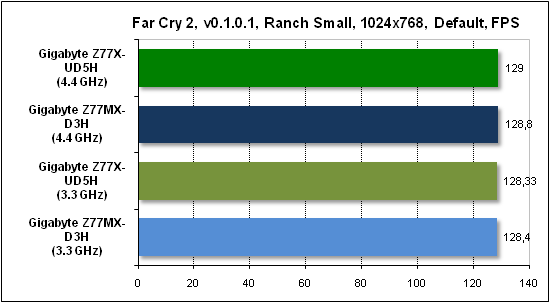

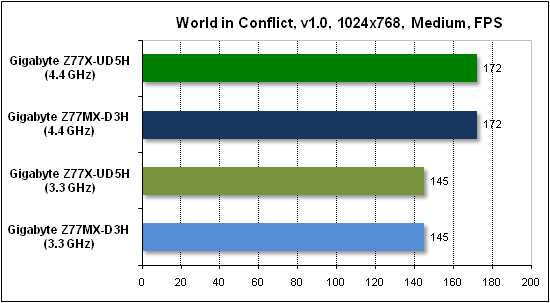

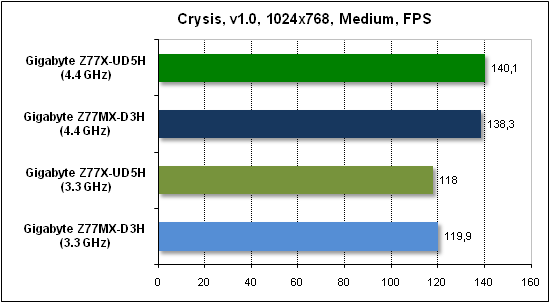

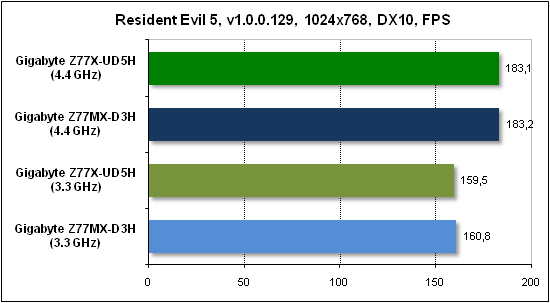

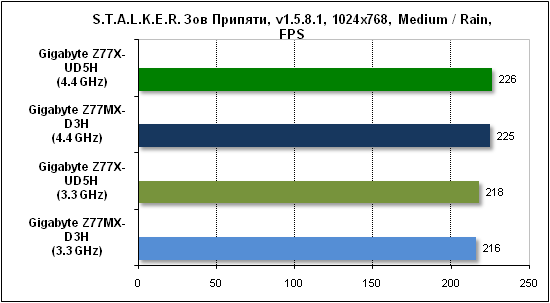

Тесты игровых программ
|
