Обзор материнской платы ASUS Maximus V Formula/ThunderFX на чипсете Intel Z77
Плата ASUS Maximus V Formula

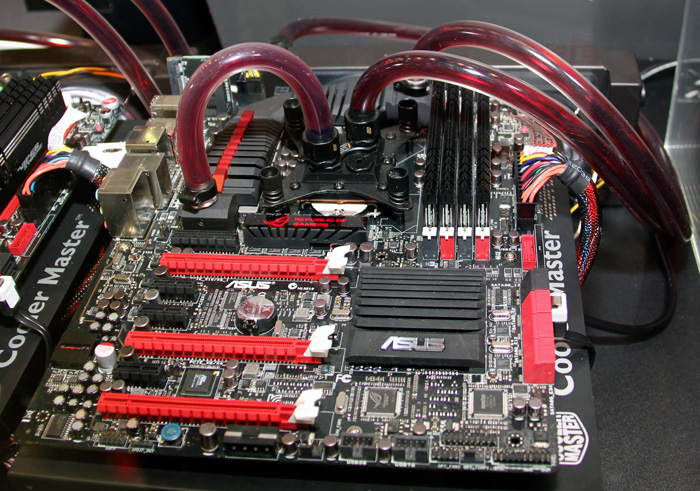

При разработке материнской платы ASUS Maximus V Formula инженеры уделили повышенное внимание преобразователю питания. Помимо качественных элементов и многоканальной схемы, PWM отличается массивным радиатором, который имеет два штуцера для подключения к системе жидкостного охлаждения.
На плате распаян ряд дополнительных разъемов питания, которые можно задействовать при установке нескольких видеокарт. Так, на левом краю платы расположились 8-контактный и 4-контактный разъемы, а на правом краю — 4-контактный разъем типа Molex.
Что касается варианта с одной видеокартой, то в этом случае достаточно использовать два разъема. Продолжая тему графической подсистемы, отметим, что на плате установлено три слота PCI Express x16, на которые выделяются 17 линий шины PCI-E. Таким образом, пользователю доступны следующие конфигурации: 16+0+1, 8+8+1, 8+4+4. Последняя схема возможна только при установке процессоров семейства Ivy Bridge Core i7/i5, которые поддерживают PCI Express v3.0. При использовании дешевого Ivy Bridge i3 третий PEG-слот будет недоступен.
Как и на остальных топовых платах ASUS, на модели Maximus V Formula установлено большое количество разъемов для подключения вентиляторов. Так, около процессорного гнезда установлены разъемы CPU_FAN, CPU_OPT, CHA_FAN3 и OPT_FAN3; около слотов DIMM — CHA_FAN2 и OPT_FAN2; на левом краю — CHA_FAN1 и OPT_FAN1. Итого — восемь. Все представленные разъемы 4-контактные, скорости всех вентиляторов отслеживаются BIOS и фирменной утилитой AI Suite II. Кроме этого, около каждого из разъемов OPT_FAN установлен коннектор для подключения внешнего термодатчика (отсутствуют в комплекте), что позволяет настроить работу вентилятора при помощи функций Q-Fan и Fan Xpert 2.
На плате установлено четыре 240-контактных слота DIMM для модулей памяти DDR3. Они разбиты на две группы по два слота с чередованием цветов. Чтобы задействовать двухканальный режим, нужно установить модули в слоты одного цвета.
Отметим, что плата поддерживает память стандарта DDR3-1066/1333/1600, а также частоты вплоть до DDR3-2800 МГц в режиме разгона. Максимальный объем памяти равен 32 Гбайт. Как только на плату подается напряжение, загорается подсветка кнопки Start, а также ряд красных светодиодов, расположенных на обратной стороне платы. Причем на самой плате предусмотрены несколько прозрачных дорожек, которые выглядят довольно забавно:
Возможности расширения
Плата ASUS Maximus V Formula, благодаря чипсету Z77, поддерживает четыре канала SerialATA 3 Gb/s и пару каналов SerialATA 6 Gb/s. Два порта 3 Gb/s и порты 6 Gb/s расположены около чипсета и ориентированы параллельно плоскости платы. При этом порты 6 Gb/s окрашены в черный цвет, а порты 3 Gb/s красные. Еще один порт 3 Gb/s выведен на заднюю панель платы, а последний канал 3 Gb/s зарезервирован для модуля mPCIe Combo.
Кроме этого, на плате установлено два дополнительных чипа ASMedia ASM1061, каждый из которых поддерживает по два канала SerialATA 6 Gb/s. Четыре соответствующих порта расположены рядом с остальными SATA-разъемами и окрашены в красный цвет.
В результате общее количество подключаемых накопителей доведено до 10 (четыре SerialATA 3 Gb/s и шесть SerialATA 6 Gb/s). Также на плате установлено восемь портов USB 2.0: четыре расположены на задней панели, а еще четыре подключаются при помощи планок (отсутствуют в комплекте). Кроме этого, плата поддерживает шесть портов USB 3.0 с помощью двухпортового контроллера ASMedia ASM1042 и чипсета Z77. Четыре порта выведены на заднюю панель платы, а еще два подключаются при помощи планки (нет в комплекте).
Также на плате установлен сетевой контроллер Intel 82579 (Gigabit Ethernet), подключенный к шине PCI Express (x1), а соответствующий разъем (RJ-45) выведен на заднюю панель.
Плата ASUS Maximus V Formula поддерживает восьмиканальный звук, а в качестве кодека используется чип SupremeFX IV, который расположен в защитном металлическом саркофаге:

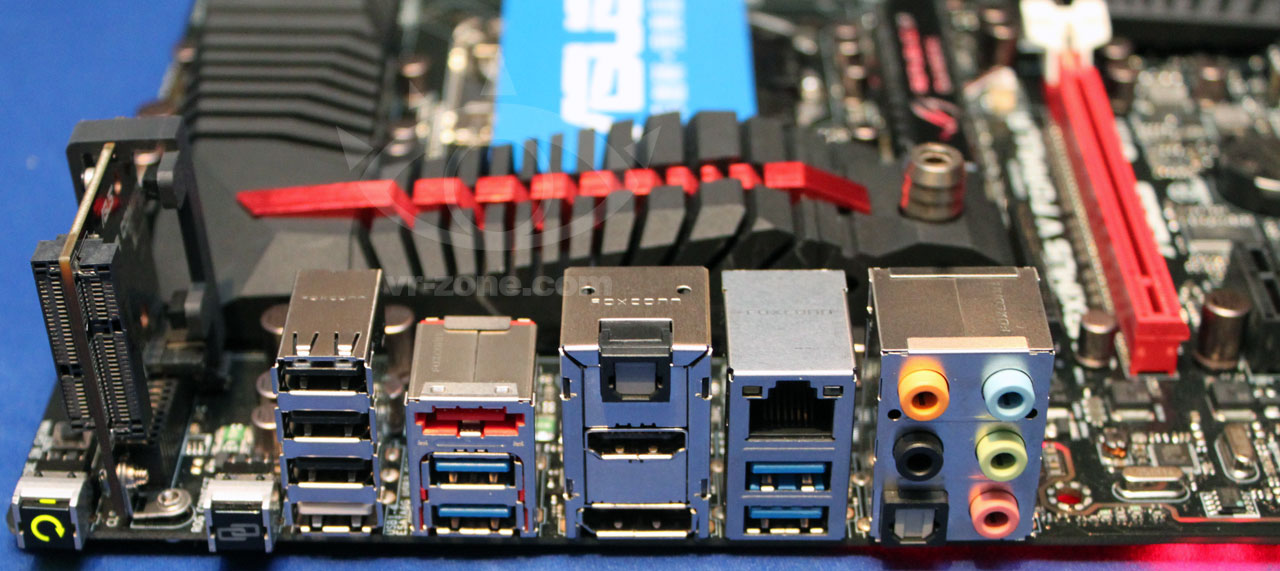

Соответствующие аудиовыводы расположены на задней панели, которая выглядит следующим образом:
На панели установлены оптический S/P-DIF-выход и вход, кнопка для сброса настроек CMOS, а также кнопка ROG/Flashback, которая запускает одноименную функцию диагностики или восстановления прошивки BIOS, в зависимости от статуса системы и использования белого порта ROG. Кроме этого, на панели присутствуют два видеовыхода: HDMI и DisplayPort. Более традиционные VGA и DVI в ASUS сочли устаревшими и не установили на плату (как и порты PS/2). Также на панели можно найти четыре порта USB 2.0 (включая белый порт ROG), четыре порта USB 3.0 и один порт eSATA. Этого количества коннекторов вполне достаточно для обычной системы, но наличие неиспользованного места не соответствует уровню топовой платы. Так, можно было бы вывести большее количество портов USB, добавить поддержку последовательной шины FireWire или Thunderbolt. Причем «лишняя» пара портов USB 2.0 обязательно пригодилась бы тем владельцам платы, которые будут использовать внешнюю звуковую карту ThunderFX.

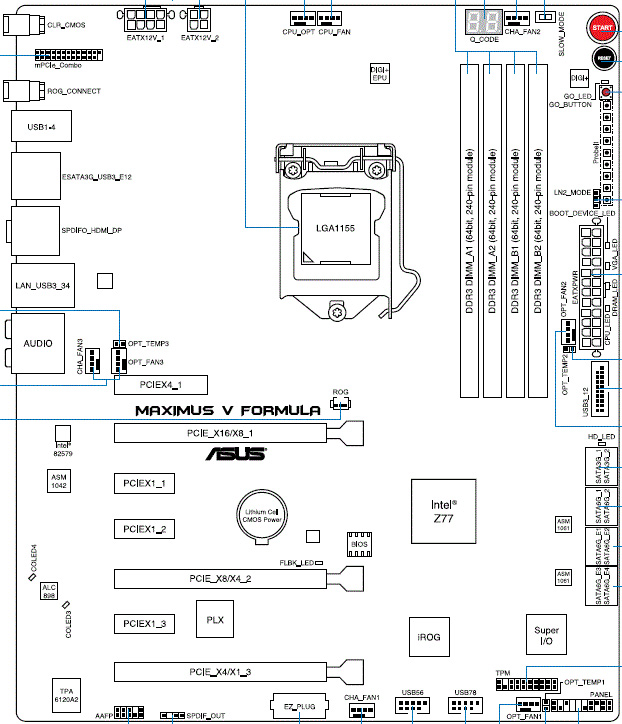

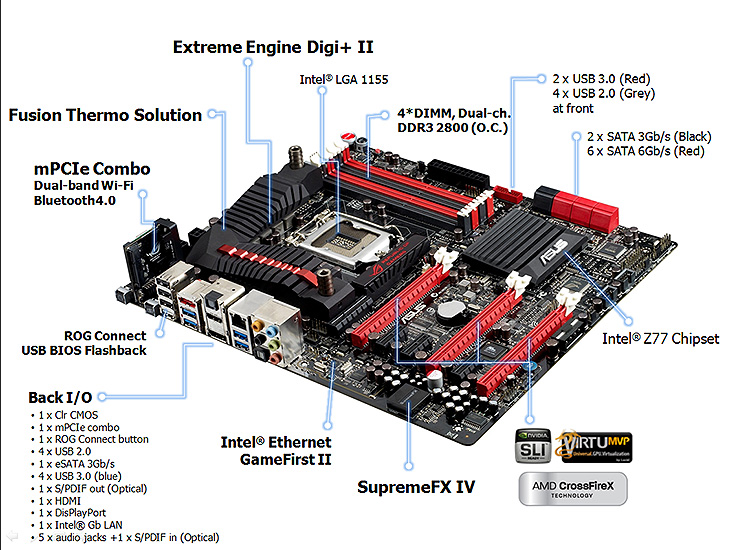

Традиционная схема компонентов:
Из дополнительных функций стоит отметить кнопку GO, которая гарантирует успешный старт на безопасных настройках памяти в случае переразгона последней. В штатном режиме данная кнопка переключает систему на отдельный профиль настроек BIOS.
Рядом с ней установлены кнопки запуска и перезагрузки системы, а также ряд контактных площадок для ручного мониторинга напряжений. Недалеко от этих кнопок расположен семисегментный индикатор POST-кодов, а также dip-переключатель SLOW_MODE:
Данный переключатель, а также перемычка LN2_Mode предназначены для оверклокеров, использующих для охлаждения жидкий азот. Дело в том, что при сверхнизких температурах существуют особые нюансы старта и конфигурации системы, и наличие данных функций на плате Maximus V Formula свидетельствует об особом внимании разработчиков к любителям экстремального разгона.
Разгон и стабильность
Прежде чем переходить к разгону, рассмотрим преобразователь питания. Он имеет 12-фазную схему (8+4), в которой установлено пять конденсаторов емкостью 270 мкФ, пять емкостью 820 мкФ и 11 по 560 мкФ. Преобразователь питания подсистемы памяти работает по 2-фазной схеме.

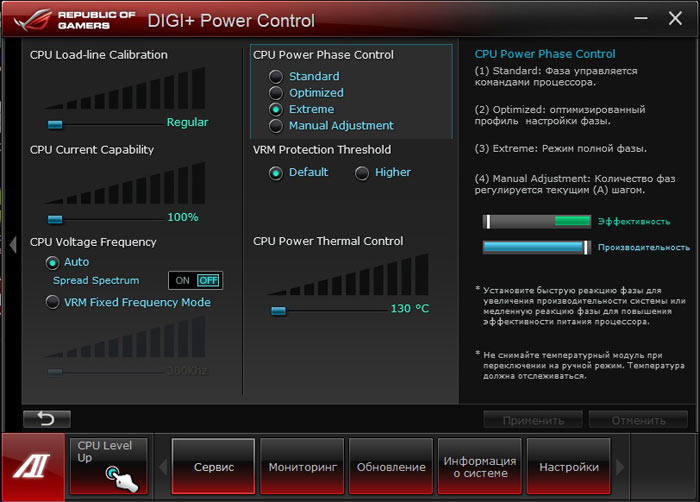

Тут же отметим, что в пакете AI Suite II появилось новое приложение Digi+ VRM, которое позволяет пользователю настраивать режим работы преобразователя питания в зависимости от типа предполагаемой нагрузки (естественно, с определенной «защитой от дурака»):
Аппаратная часть этой технологии выполнена в виде отдельного чипа.
Функции разгона сосредоточены в разделе AI Tweaker.
Список функций разгона:
| Плата | ASUS Maximus V Formula |
|---|
| Изменение множителя CPU | + | | Изменение Bclk | от 80 до 300 МГц (1) | | Изменение Vcore | от 0,8 В до 1,92 В (0,005 В) | | Изменение Vmem | от 1,2 В до 1,92 В (0,005 В) | | Изменение Vcсio | от 0,9 В до 1,55 В (0,00625 В) | | Изменение Vсsa | от 0,8 В до 1,7 В (0,00625 В) | | Изменение Vpch | от 0,8 В до 1,6 В (0,00625 В) | | Изменение Vpll | от 1,25 В до 2,5 В (0,00625 В) |

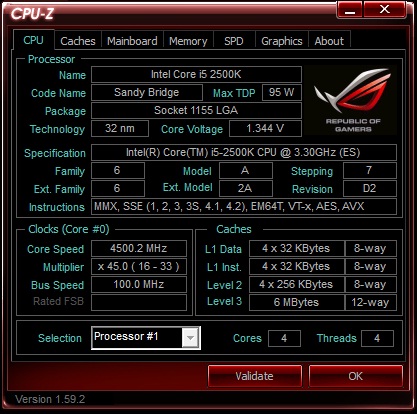

На практике материнская плата ASUS Maximus V Formula позволила разогнать тестовый процессор Intel Core i5-2500K до частоты 4,5 ГГц.
Тут стоит отметить, что данная частота была достигнута с довольно существенным повышением напряжения Vcore — до 1,35 В, что много даже по меркам ASUS (не зря при Vcore > 1,3 В все значения окрашены в «опасный» темно-красный цвет). В результате при штатном охлаждении процессор переходил в режим троттлинга, что негативным образом сказывалось на производительности. Поэтому нам пришлось задействовать дополнительный вентилятор для снятия адекватных показателей скорости. На предыдущих платах ASUS, а также на более дешевых конкурентах такой проблемы замечено не было.

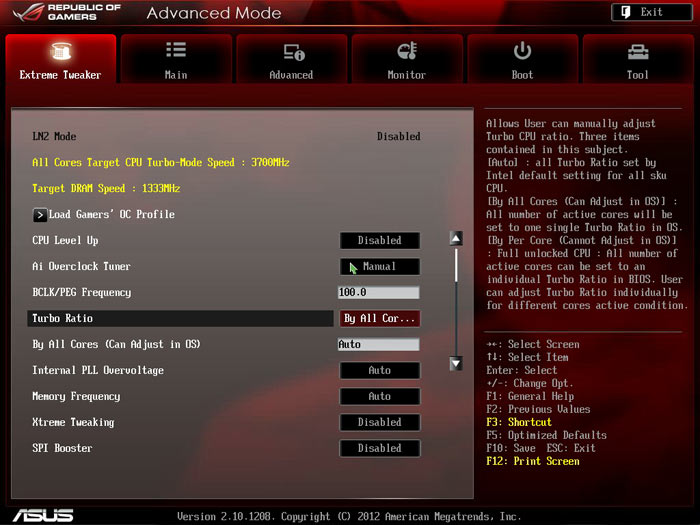

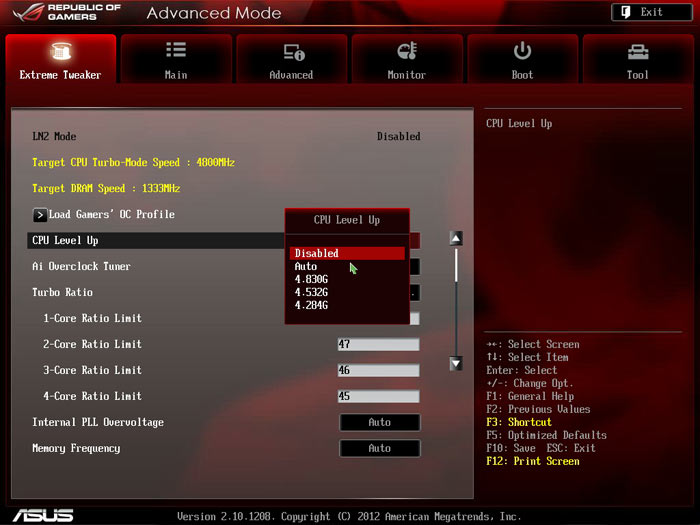

Совсем ленивым оверклокерам пригодится функция CPU Level UP, которая самостоятельно выставляет все необходимые параметры, а от пользователя требуется лишь выбрать желаемый уровень разгона. Причем это можно сделать как в BIOS,

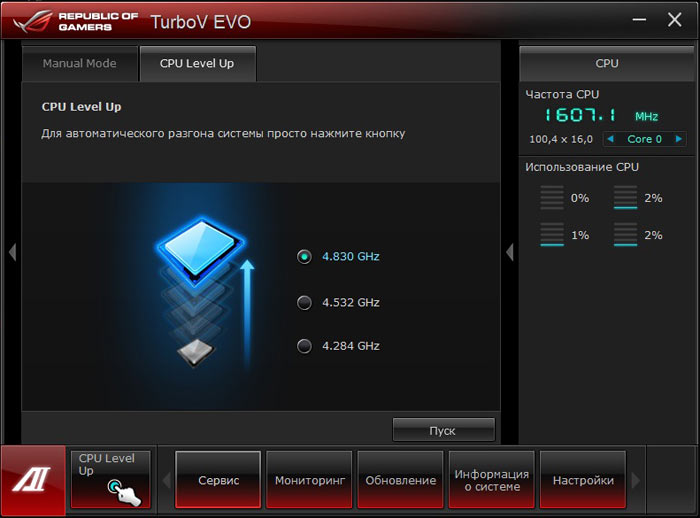

так и с помощью утилиты AI Suite II:

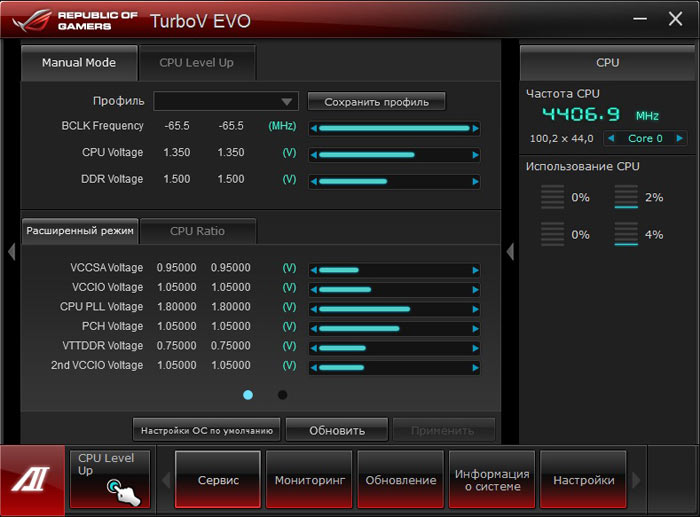

Заканчивая тему разгона, еще раз упомянем фирменную утилиту AI Suite II, в которой за оверклокинг отвечает специальный раздел:
Текущая версия требует незначительных доработок (например, неправильно отображается частота Bclk), причем данная проблема встречалась нам и в предыдущих материнских платах ASUS, что нехарактерно для данной компании.
ПроизводительностьШтатная частота Bclk:
Несмотря на довольно «взрослую» версию BIOS 0701, штатная частота процессора была зафиксирована на весьма высокой отметке 3,7 ГГц, которая не понижалась даже при полной загрузке всех процессорных ядер. В результате показатели производительности при настройках по умолчанию оказались выше, чем у остальных плат. Но мы не дали ввести себя в заблуждение и провели ряд тестов в режиме разгона, которые показали полную идентичность скорости платы ASUS и остальных продуктов на чипсете Z77.
В тестовой системе было использовано следующее оборудование:
| Тестовое оборудование |
|---|
| Процессор | Процессор Intel Core i5-2500K
(LGA1155; 3,3 ГГц; Sandy Bridge) | | Кулер | Боксовый | | Видеокарта | ASUS GTX 285 (NVIDIA GTX285;
PCI Express x16)
Версия драйвера: 260.99 WHQL | | Звуковая карта | - | | HDD | Hitachi Deskstar HDP725050GLA360 | | Память | GoodRAM DDR3-1600 Play | | Блок питания | Floston Energetix E2FP-1000W | | OS | MS Windows 7 32bit |

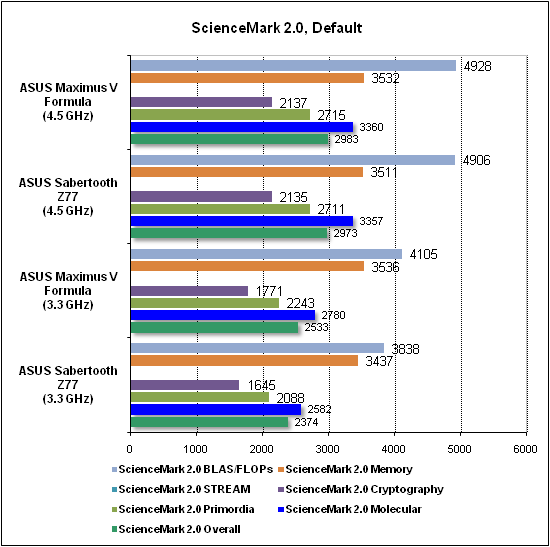

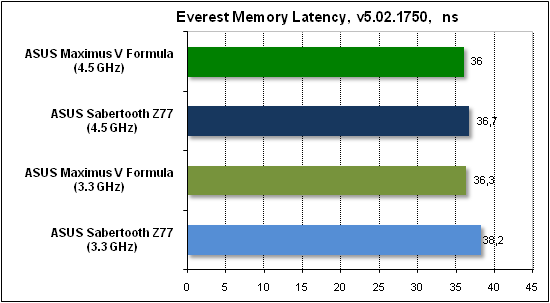

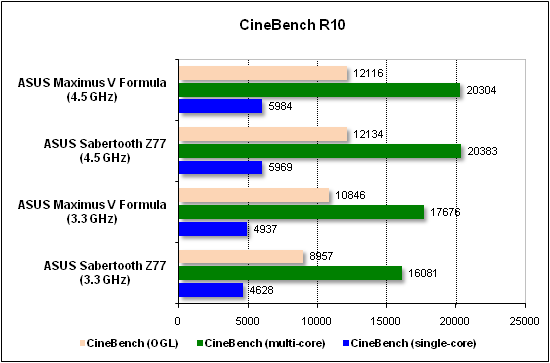

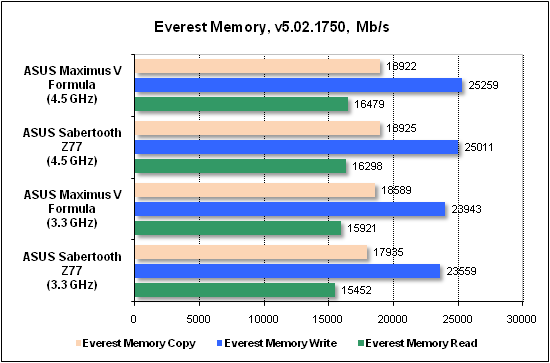

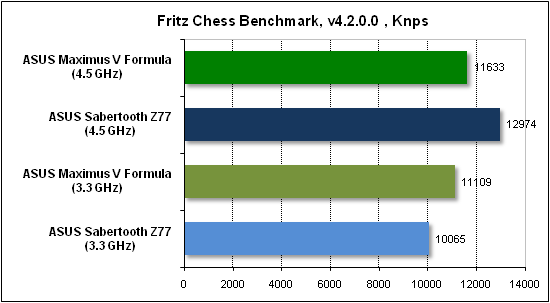

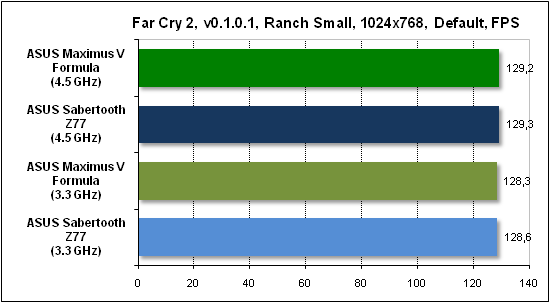

Вначале посмотрим на результаты синтетических тестов.
Тесты прикладного ПО

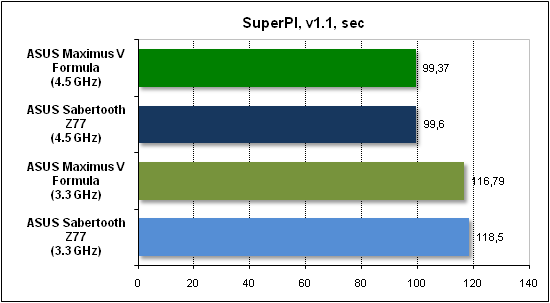

Результат SuperPI измеряется в секундах, то есть меньше — это лучше

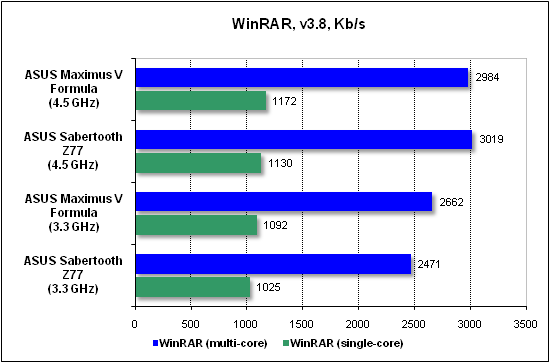

Сжатие данных (WinRAR) измерялось в Кбайт/с, то есть больше — это лучше.

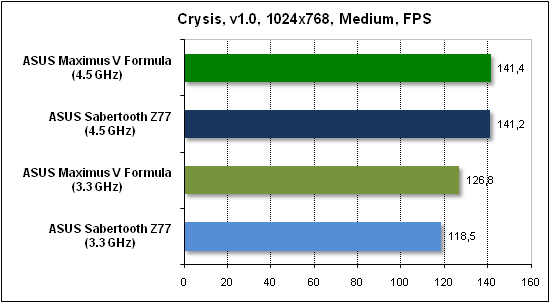

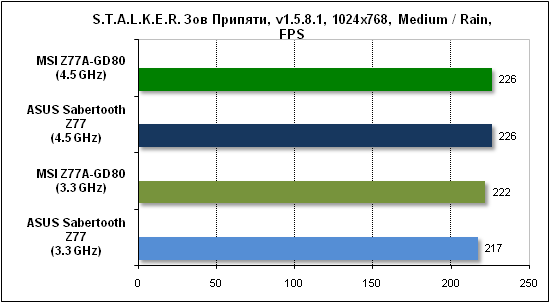

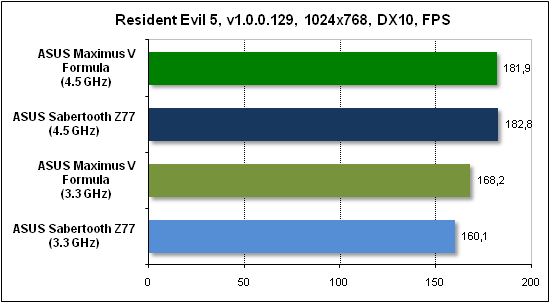

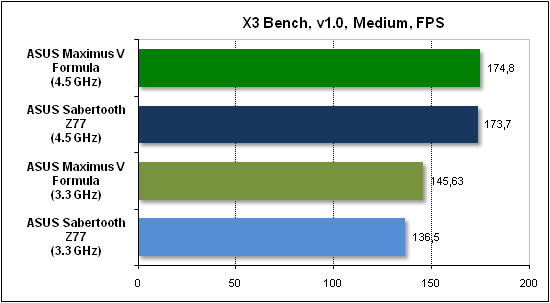

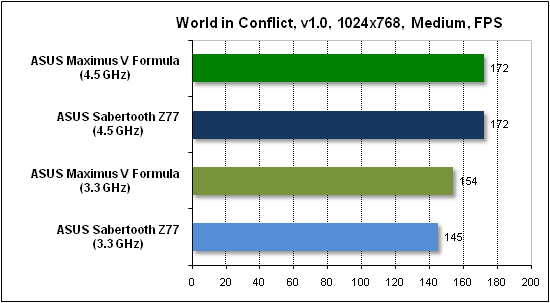

Тесты игровых программ
|
