ASRock Z68M-ITX/HT на чипсете Intel Z68
ASRock Z68 Extreme7 Gen3 является примером того, как на основе чипсета среднего уровня (Intel Z68) можно сделать бескомпромиссный продукт, не уступающий топовым платам на чипсете Intel X79 для платформы LGA2011. Сегодняшняя плата — пример полностью противоположный: модель Z68M-ITX/HT также основана на чипсете Intel Z68, но выполнена в форм-факторе Mini-ITX с минимальным набором функций. И неудивительно, что эта плата также вышла из конструкторских бюро компании ASRock, известной своей любовью к нестандартным платам.
Причем из всех производителей ASRock, похоже, единственный, который не экономит на комплектации. В коробке с нашей платой мы нашли пульт дистанционного управления, позволяющий превратить компьютер в полнофункциональный мультимедийный центр. Несмотря на свои скромные размеры, данная плата может использоваться не только для сборки HTPC-систем, но и для построения более мощных компьютеров. Во-первых, плата имеет на борту один полноразмерный PEG-слот для внешней видеокарты. Во-вторых, работает с интерфейсами SerialATA 6 Gb/s и USB 3.0 для современной периферии. В-третьих, плата поддерживает большинство фирменных технологий ASRock и базовый набор функций разгона, что позволит пользователям чувствовать себя владельцами полноценного компьютера.
Спецификация ASRock Z68M-ITX/HT
| ASRock Z68M-ITX/HT |
|---|
| Процессор |
Разъем Socket LGA1155
Поддержка технологии Intel Turbo Boost |
| Чипсет |
Intel Z68 (PCH)
Связь с процессором: DMI 20 Gb/s |
| Системная память |
Два 240-контактных слота для DDR3 SDRAM DIMM
Максимальный объем памяти 16 Гбайт
Поддерживается память типа DDR3 1066/1333/1600/1866*/2133*
Возможен двухканальный доступ к памяти
Поддержка технологии Intel XMP |
| Графика |
Один слот PCI Express x16
Поддержка Intel HD Graphics и Lucid Virtu |
| Возможности расширения |
Восемь портов USB 2.0 (четыре встроенных + четыре дополнительных)
Два встроенных порта USB 3.0
Звук High Definition Audio 7.1
Сетевой контроллер Gigabit Ethernet |
| Возможности для разгона |
Изменение частоты Bclk от 95 до 110 МГц с шагом 1 МГц изменение множителя
Изменение напряжения на процессоре, памяти и IGPU
Утилита ASRock Extreme Tuning Utility (AXTU) |
| Дисковая подсистема |
Поддержка протокола SerialATA 3 Gb/s (три канала — Z68, c поддержкой RAID)
Поддержка протокола SerialATA 6 Gb/s (два канала — Z68, c поддержкой RAID) |
| UEFI |
64 Мбит Flash ROM
AMI BIOS с поддержкой Enhanced ACPI, DMI, Green, PnP Features
Технология ASRock Instant Flash
Технология ASRock XFast USB
Технология ASRock XFast LAN
Поддержка ASRock XFast Charger
Поддержка ASRock Smart Remote
Поддержка ASRock OC DNA
Утилита ASRock Extreme Tuning Utility (AXTU)
Поддержка профилей CMOS |
| Разное |
Один порт для PS/2 клавиатуры или мыши
STR (Suspend to RAM)
S/P-DIF Out |
| Управление питанием |
Пробуждение от модема, мыши, клавиатуры, сети, таймера и USB
Основной 24-контактный разъем питания ATX
Дополнительный 4-контактный разъем питания |
| Мониторинг |
Отслеживание температуры процессора, системы, напряжений, скорости вращения двух вентиляторов
Технология SmartFan |
| Размер |
Форм-фактор Mini-ITX, 170x170 мм (6,7x6,7″) |

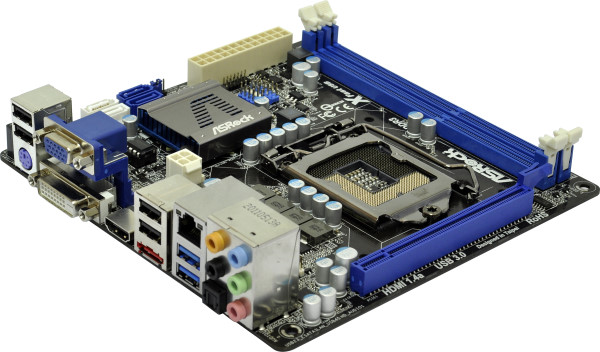

Плата ASRock Z68M-ITX/HT
Сверхмалые размеры Mini-ITX плат вынуждают разработчиков проявлять чудеса изобретательности при размещении второстепенных элементов, поскольку основные компоненты (процессорное гнездо, чипсет, слоты памяти и расширения) занимают львиную долю PCB, а их расположение отчасти регламентировано. Наша материнская плата не стала исключением: для экономии места инженерам ASRock пришлось установить батарейку вертикально и вынести часть элементов на обратную сторону платы.
На плате размещены два разъема питания: с краю — основной 24-контактный (допускается подключение 20-жильного кабеля) и дополнительный 4-контактный — ближе к центру платы. Также на плате установлены два слота DIMM для модулей памяти DDR3. В данном случае у пользователей не возникнет никаких проблем: при установке двух модулей памяти система будет работать в двухканальном режиме.
Максимальный объем памяти равен 32 Гбайт, причем плата поддерживает память стандарта DDR3 с частотами 1066/1333/1600 МГц, а также DDR3-1866/2133 МГц в режиме разгона. Тут же отметим, что при использовании встроенной графики рекомендуется установить максимально возможную частоту памяти. Но можно выбрать и внешнюю видеокарту, ведь на плате ASRock Z68M-ITX/HT присутствует полноразмерный слот PCI Express x16. Впрочем, более половины Mini-ITX-корпусов не позволяют установить карту расширения высокого профиля. Соответственно, при сборке системы нужно учитывать и тип/модель используемого корпуса.
Кроме этого, плата ASRock Z68M-ITX/HT поддерживает два канала SerialATA 6 Gb/s и три канала SerialATA 3 Gb/s из четырех поддерживаемых чипсетом Intel Z68. Четыре порта расположены около чипсета, а пятый порт (SerialATA 3 Gb/s) выведен на заднюю панель. Отметим, что хотя чипсет поддерживает шесть каналов SerialATA, наличие пяти каналов на нашей плате более чем достаточно для подавляющего большинства Mini-ITX систем.
Что касается поддержки последовательной шины USB, то разработчики реализовали восемь портов USB 2.0 с помощью чипсета Z68, а также два порта USB 3.0 с помощью контроллера ASMedia ASM1042 (Обычно ASRock использует контроллеры Etron Tech, которые позволяют реализовать функцию ASRock XFast USB. Здесь установлен контроллер ASMedia, соответственно, такая функция не поддерживается. — прим. ред.). При этом на задней панели расположены четыре порта USB 2.0 и два USB 3.0, а остальные подключаются при помощи планок (нет в комплекте).
Плата ASRock Z68M-ITX/HT имеет восьмиканальный звук Intel High Definition Audio, а в качестве кодека используется чип ALC892.
Теперь несколько слов о сети: на плате установлен сетевой контроллер RTL 8111E (Gigabit Ethernet), который подключен к отдельной линии шины PCI Express.
Обратите внимание, что на плате установлен практически полный набор видеовыходов: VGA, DVI и HDMI (отсутствует только DisplayPort). Кроме этого, на панели можно обнаружить два порта USB 3.0 (синего цвета) и внешний порт SerialATA. Устаревшие интерфейсы, такие как COM или LPT не поддерживаются даже через планки.

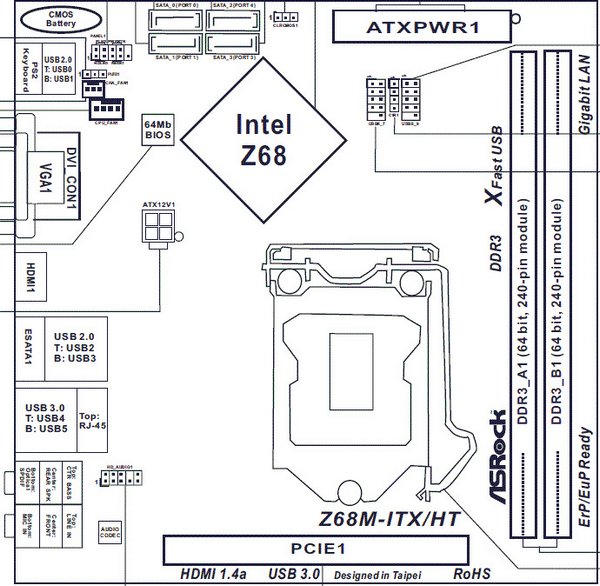

Традиционная схема компонентов:

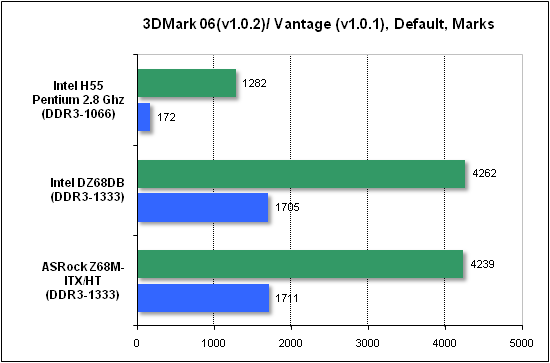

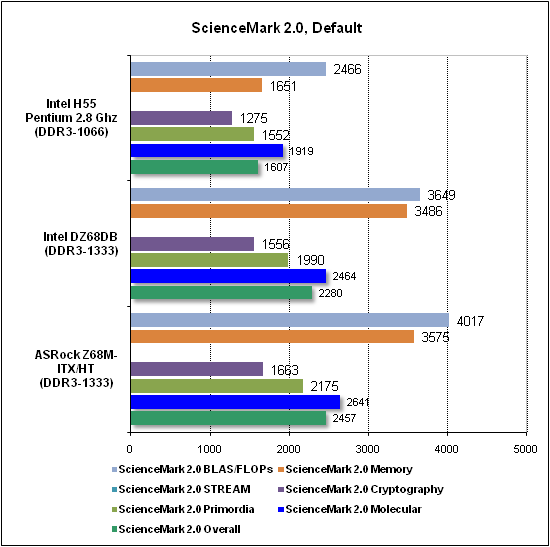

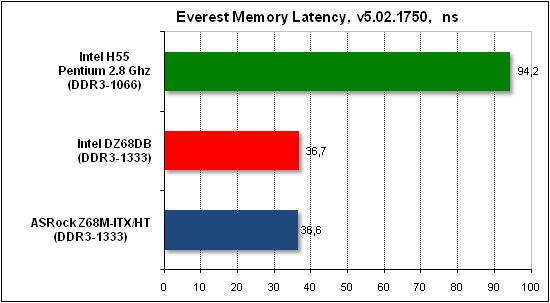

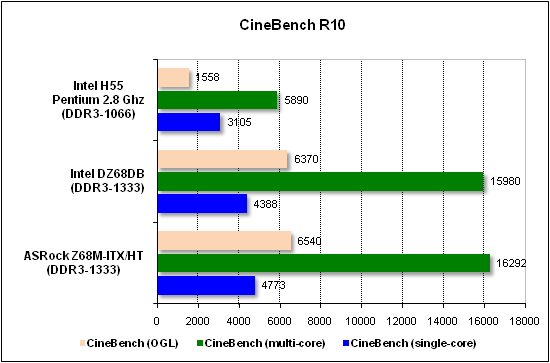

Производительность

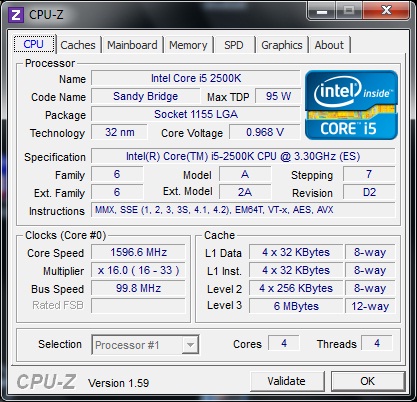

Cтартовая частота Bclk:
В тестовой системе было использовано следующее оборудование:
| Тестовое оборудование |
|---|
| Процессор |
Процессор Intel Core i5-2500K (LGA1155; 3,1 ГГц, Sandy Bridge) |
| Кулер |
Боксовый |
| Видеокарта |
Встроенное графическое ядро Intel HD Graphics |
| Звуковая карта |
- |
| HDD |
Hitachi Deskstar HDP725050GLA360 |
| Память |
GoodRAM DDR3-1600 Play |
| Блок питания |
FSP 550W |
| OS |
MS Windows 7 32bit |

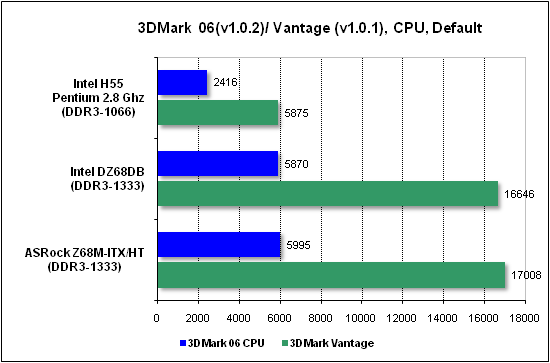

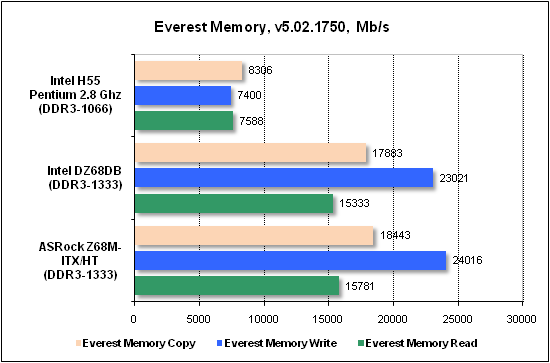

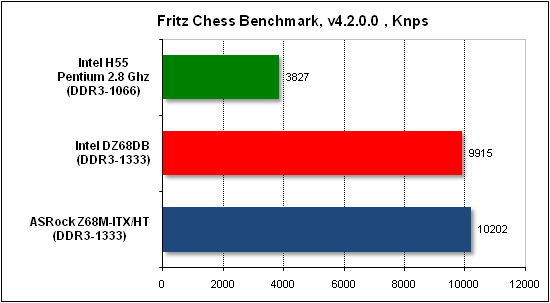

Вначале посмотрим на результаты синтетических тестов.
Тесты прикладного ПО

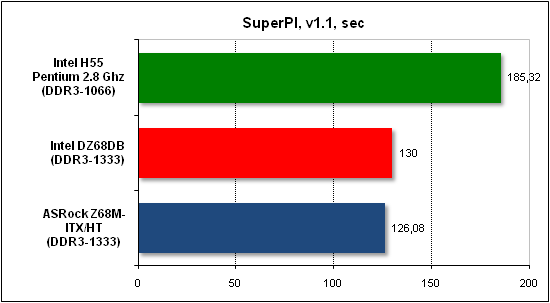

Результат SuperPI измеряется в секундах, то есть меньше — это лучше.

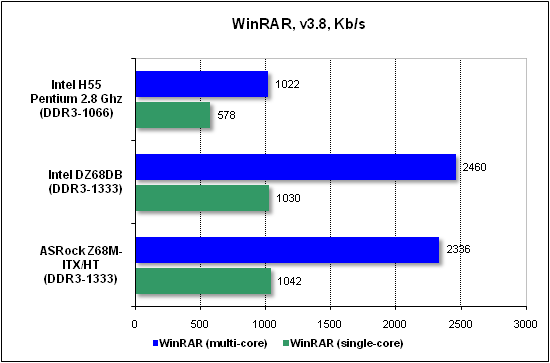

Сжатие данных (WinRAR) измерялось в Кбайт/с, то есть больше — это лучше.

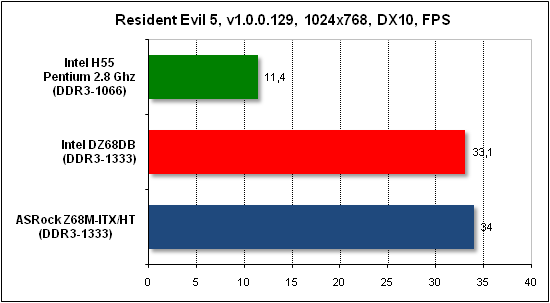

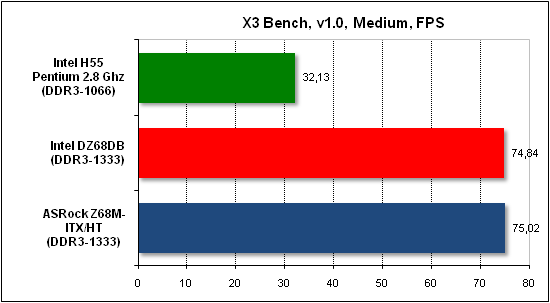

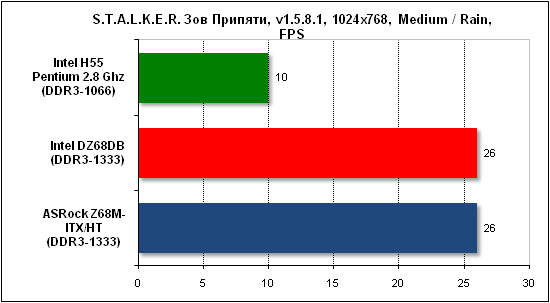

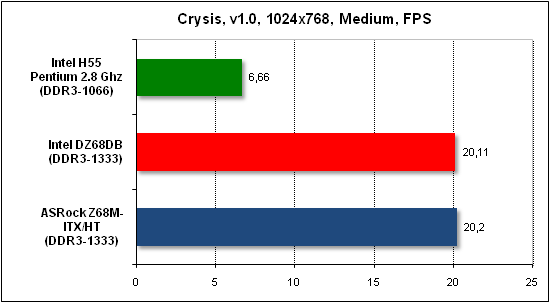

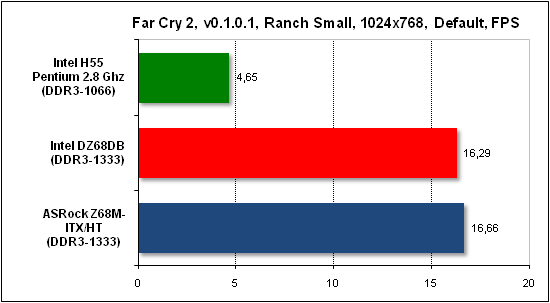

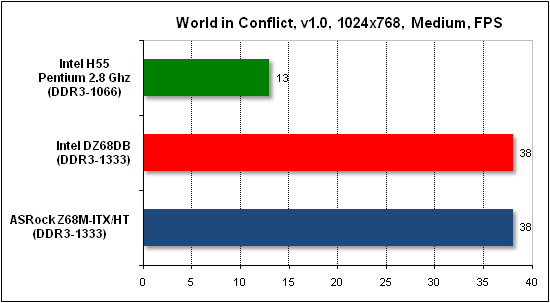

Тесты игровых программ
|
