Взяв в руки плату на чипсете Intel Z68, зачастую довольно трудно определить с первого взгляда, для каких пользователей она предназначена. Некоторые из моделей имеют все качества high-end или middle-end продуктов, но вместе с тем поддержка встроенной графики и некоторых устаревших интерфейсов являются признаками бюджетного продукта. Другие платы имеют базовые возможности расширения, т.е. используют потенциал исключительно чипсета (чаще всего — не полностью). Но назвать такие платы бюджетными довольно трудно, так как они имеют качественный BIOS и второй слот PCI Express x16 (и, соответственно, поддерживают технологию AMD CrossFire). Обычно в таких случаях решением является определение баланса возможностей платы и ее розничной цены. Однако с материнской платой Foxconn Z68A-S мы ни секунды не колебались — перед нами продукт начального уровня с одним PEG-слотом и одним дополнительным контроллером для поддержки шины USB 3.0. И как показало дальнейшее тестирование, — оказались правы.
Спецификация Foxconn Z68A-S
| Foxconn Z68A-S |
|---|
| Процессор | Разъем Socket LGA1155
Поддержка технологии Intel Turbo Boost | | Чипсет | Intel Z68 (PCH)
Связь с процессором: DMI 20 Gb/s | | Системная память | 4 x 240-контактных слота для DDR3 SDRAM DIMM
Максимальный объем памяти 32 Гбайт
Поддерживается память типа DDR3 1066/133/1600/1866*/2133*
Возможен двухканальный доступ к памяти | | Графика | 1 x слот PCI Express x16
Поддержка Intel HD Graphics; | | Возможности расширения | 3 x 32-битных PCI Bus Master слота
2 x слота PCI Express x1
14 x портов USB 2.0 (шесть встроенных + восемь дополнительных)
2 x встроенных порта USB 3.0
Звук High Definition Audio 7.1
Сетевой контроллер Gigabit Ethernet | | Возможности для разгона | Изменение частоты Bclk от 100 до 300 МГц
Изменение множителя
Изменение напряжения на процессоре, Vigp, PLL, памяти и CCSA
Утилита Fox One | | Дисковая подсистема | Поддержка протокола SerialATA 3 Gb/s (четыре канала Z68, c поддержкой RAID)
Поддержка протокола SerialATA 6 Gb/s (два канала Z68, c поддержкой RAID) | | BIOS | 32 Мбит Flash ROM
AMI BIOS с поддержкой Enhanced ACPI, DMI, Green, PnP Features
Утилита Fox Logo
Утилита Fox LiveUpdate | | Разное | 1 x последовательный порт, порт для PS/2 клавиатуры
STR (Suspend to RAM)
SPDIF Out | | Управление питанием | Пробуждение от модема, мыши, клавиатуры, сети, таймера и USB
Основной 24-контактный разъем питания ATX
Дополнительный 8-контактный разъем питания | | Мониторинг | Отслеживание температуры процессора, системы, напряжений, скорости вращения двух вентиляторов
Технология SmartFan | Размер, мм
| ATX форм-фактор, 305x224 (12,0″ x 8,8″) |

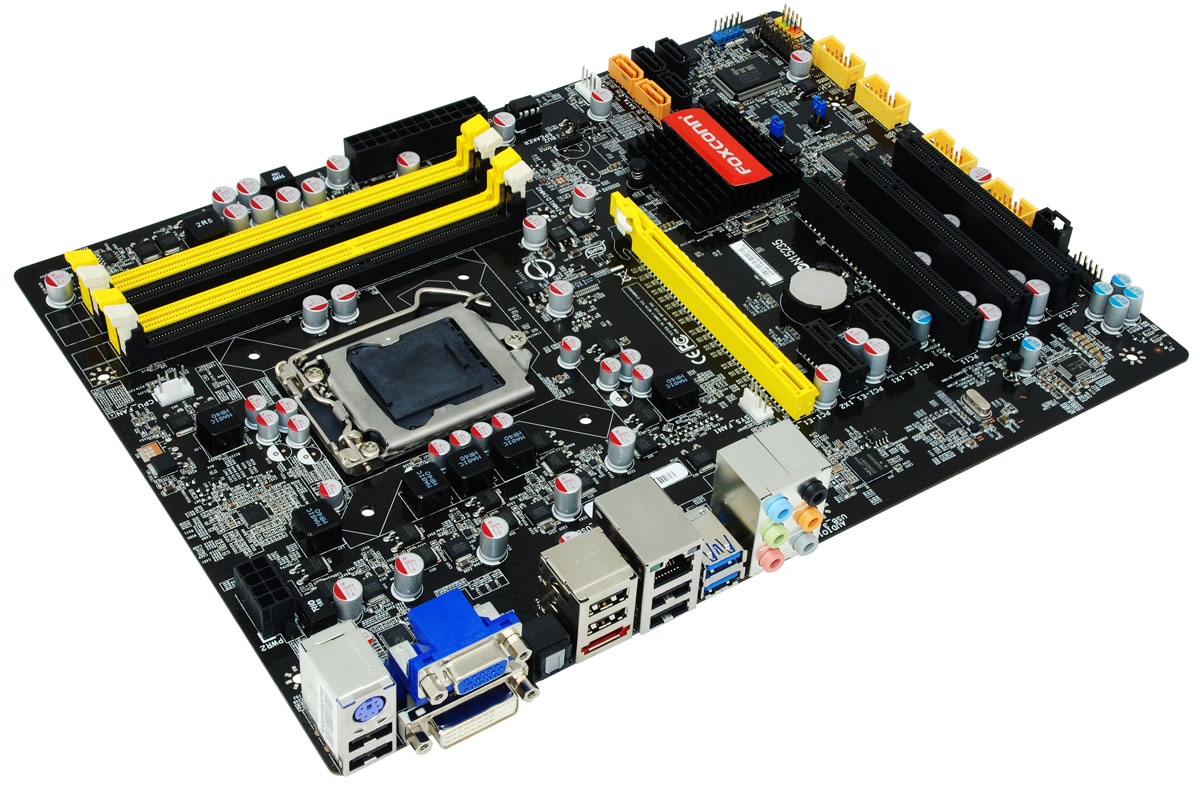

Плата Foxconn Z68A-S
При проектировании дизайна Foxconn Z68A-S инженеры компании выбрали консервативный подход. Так, на плате установлен только один слот PCI Express x16, пара слотов PCI Express x1 и целых три слота PCI.
Для реализации шины PCI на плату был установлен дополнительный контроллер ITE IT8892E (чипсет Z68 не поддерживает в чистом виде данную шину).
Единственный PEG-слот однозначно определяет предназначение протестированной материнской платы: пользователь может задействовать только одну дискретную видеокарту.
Что касается непосредственно сборки системы, то она происходит без каких-либо проблем: защелки слотов DIMM не блокируются видеокартой, а разъемы питания установлены по краям платы, это удобно. В частности, дополнительный восьмиконтактный разъем расположен на левом краю и допускает подключение четырехконтактного кабеля.
На плате установлены три четырехконтактных разъема питания: CPU_FAN около процессорного разъема (предназначен для основного кулера), SYS_FAN1 — рядом с PEG-слотом и SYS_FAN2 — около портов SATA. Далее — на плате установлено четыре 240-контактных слота для модулей памяти DIMM DDR3. Они разбиты на две группы по два слота с чередованием цветов. Чтобы задействовать двухканальный режим, нужно установить модули в слоты одного цвета.
Отметим, что плата поддерживает память стандарта DDR3 с частотами 1066, 1333 или 1600 МГц (до 1866 или 2133 МГц в режиме разгона), а максимальный объем памяти составляет 32 Гбайт.
Возможности расширения
Плата Foxconn Z68A-S, благодаря чипсету Z68, поддерживает четыре канала SerialATA 3 Gb/s и два канала SerialATA 6 Gb/s. При этом около чипсета расположены три порта SerialATA 3 Gb/s (черные) и два порта SerialATA 6 Gb/s, а еще один порт SerialATA 3 Gb/s выведен на заднюю панель платы.
Что касается поддержки последовательной шины USB, то разработчики реализовали максимально возможное количество (14) портов USB 2.0 с помощью чипсета Z68, а также пару портов USB 3.0 с помощью контроллера NEC D720200F1. При этом на задней панели расположены шесть портов USB 2.0 и два USB 3.0, а остальные порты подключаются при помощи планок (нет в комплекте).
Плата Foxconn Z68A-S имеет восьмиканальный звуковой контроллер Intel High Definition Audio, а в качестве кодека используется чип ALC888S.
Теперь пара слов о сети: на плате установлен высокоскоростной сетевой контроллер Realtek RTL8111E (Gigabit Ethernet), подключенный к шине PCI Express (x1).
Плата имеет только два видеовыхода (VGA и DVI), а также два порта USB 3.0 уже привычного синего цвета. Кроме этого на панели можно найти оптический выход SP-DIF, порт eSATA, а также один порт PS/2. Последний порадует владельцев старых клавиатур или мышек. Говоря об устаревшей периферии, стоит отметить, что плата Foxconn Z68A-S поддерживает один COM-порт, но для его работы требуется планка с разъемом, которой нет в комплекте.
Производительность

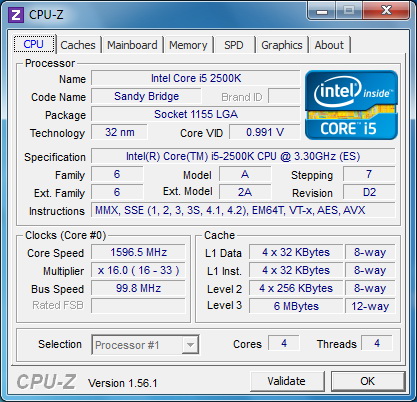

Cтартовая частота Bclk:
Foxconn Z68A-S: штатная частота
В тестовой системе было использовано следующее оборудование:
| Тестовое оборудование |
|---|
| Процессор | Процессор Intel Core i5-2500K (LGA1155; 3,3 ГГц; Sandy Bridge) | | Кулер | Боксовый | | Видеокарта | ASUS GTX 285 (NVIDIA GTX285; PCI Express x16)
Версия драйвера: 260.99 WHQL | | Звуковая карта | - | | HDD | Hitachi Deskstar HDP725050GLA360 | | Память | GoodRAM DDR3-1600 Play | | Блок питания | Floston Energetix E2FP-1000W | | OS | MS Windows 7, 32bit |
Вначале посмотрим на результаты синтетических тестов.

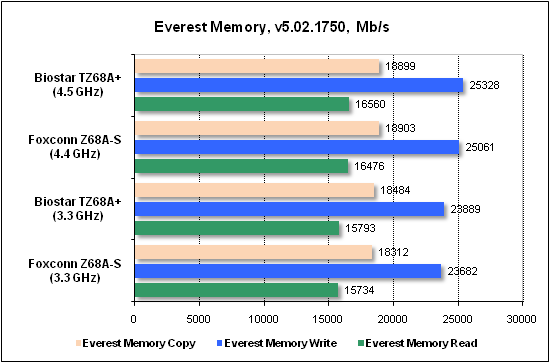

Тест производительности Everest, скорость памяти

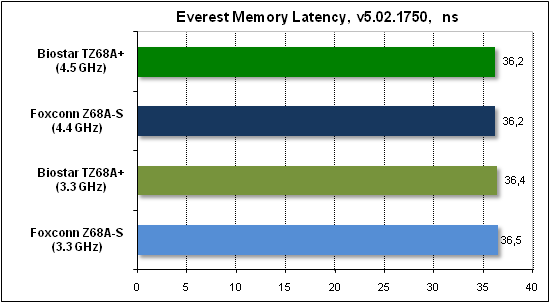

Тест производительности Everest, латентность памяти

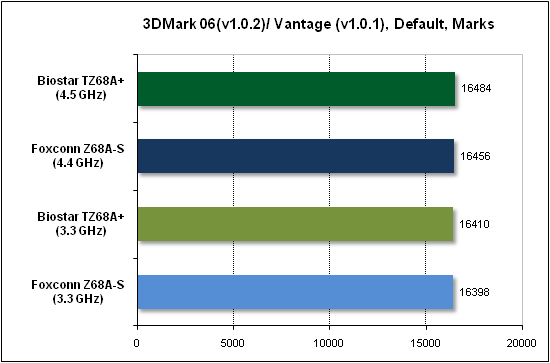

Тест производительности 3DMark

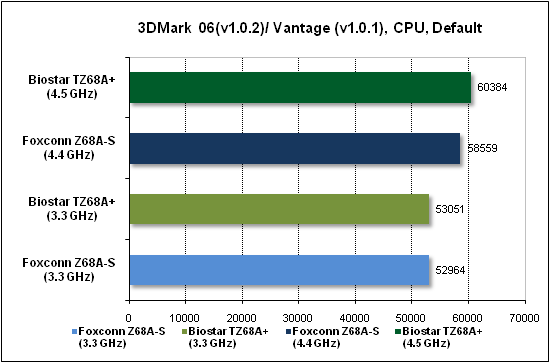

Тест производительности процессора 3DMark, CPU Mark
Тесты прикладного ПО

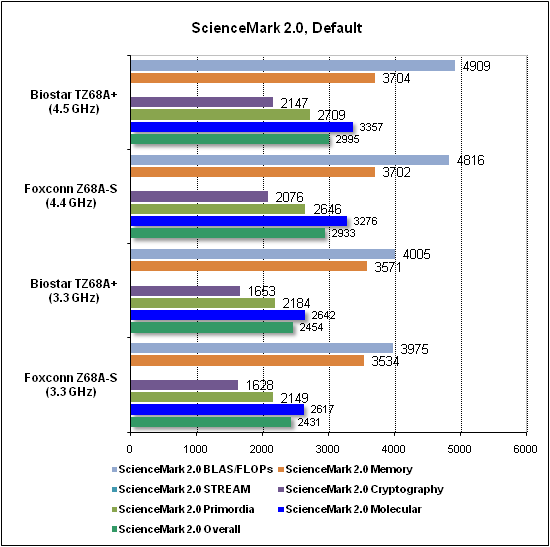

Тест производительности ScienceMark

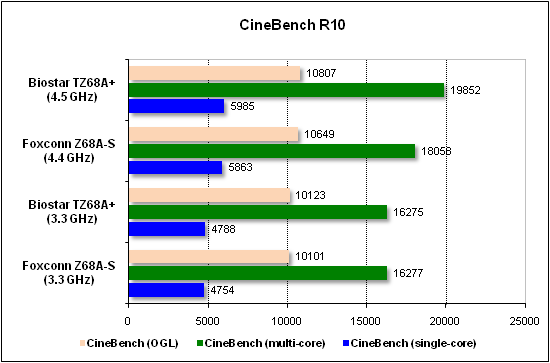

Тест производительности CineBench

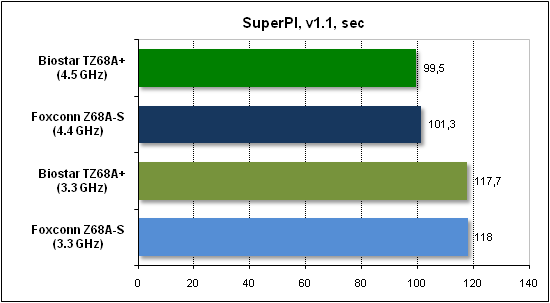

Результат SuperPI измеряется в секундах, т.е. меньше — это лучше.
Тест производительности SuperPI

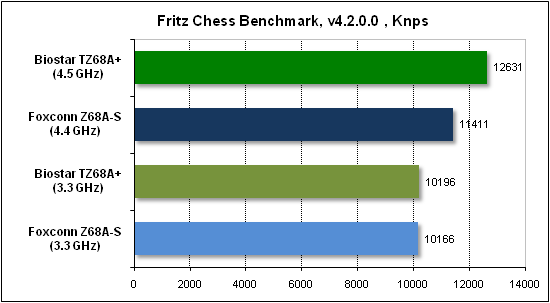

Тест производительности Fritz

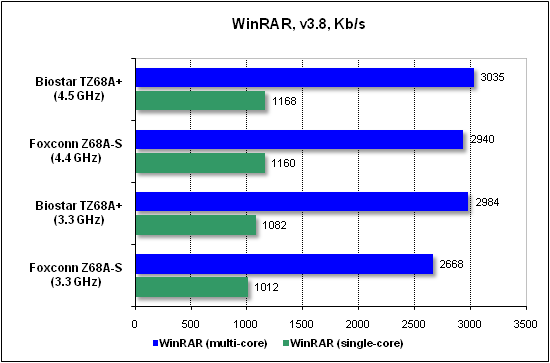

Сжатие данных (WinRAR) измерялось в Кбайт/с., т.е. больше — это лучше.
Тест производительности WinRAR
Тесты игровых программ

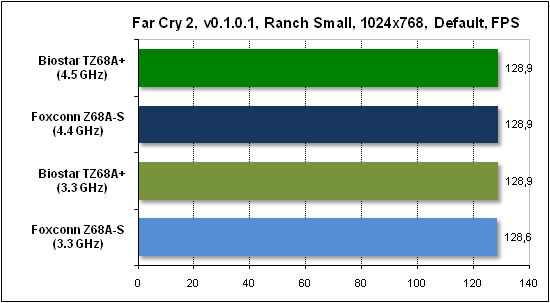

Тест производительности Far Cry 2

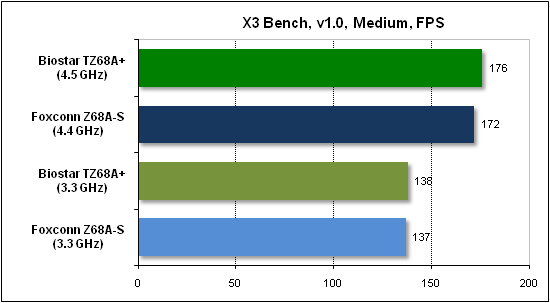

Тест производительности X3

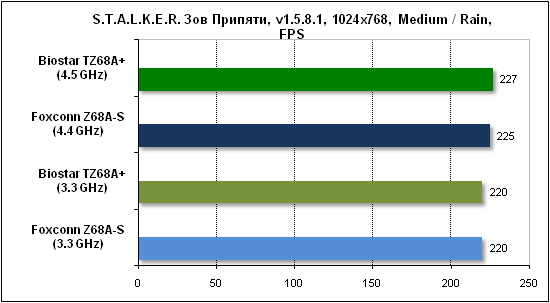

Тест производительности S.T.A.L.K.E.R.

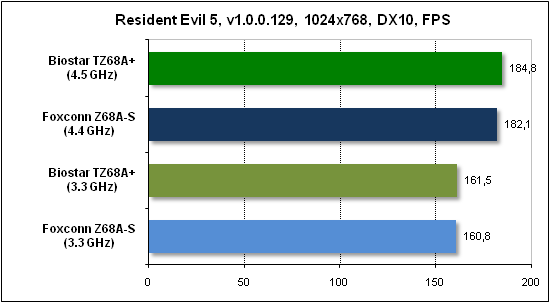

Тест производительности Resident Evil 5

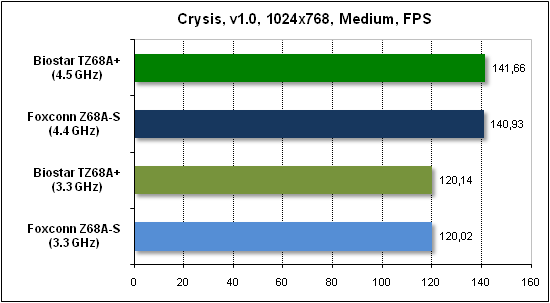

Тест производительности Crysis

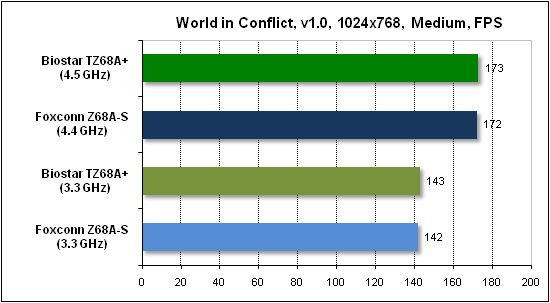

Тест производительности World in Conflict
|
