MSI X79A-GD65 (8D) на чипсете Intel X79
Компания MSI поддержала выход платформы LGA2011 выпуском пяти материнских плат на чипсете Intel X79. Это модели X79A-GD45, X79A-GD45 (8D), MSI X79A-GD65, MSI X79A-GD65 (8D) и Micro-ATX-версия X79MA-GD45. Несмотря на практически одинаковые названия некоторых плат, между ними кроются довольно серьезные различия. Так, все платы с индексом 8D имеют на борту по восемь слотов для модулей памяти, без индекса — только четыре. Соответственно, последние отличаются более простым дизайном PCB, несколько дешевле в изготовлении и, как следствие, имеют более низкую розничную цену. Такие платы будут пользоваться спросом после появления в продаже доступных процессоров LGA2011. Напротив, наиболее навороченные платы востребованы именно сейчас, когда компьютерные энтузиасты или владельцы рабочих станций пересаживаются на новую платформу.
Еще одним достоинством новой платформы, помимо возможности установить множество слотов памяти, является поддержка большого количества линий PCI Express спецификации 3.0. В подавляющем большинстве случаев это позволяет развести на плате три полноценных PEG-слота, однако инженеры MSI разместили на плате X79A-GD65 (8D) целых пять слотов. Это значение нельзя назвать рекордным, потому что год назад компания Gigabyte выпустила модель X58A-UD9 с семью полноценными PEG-слотами. Однако платы на чипсете Intel X79 значительно лучше своих предшественников с набором микросхем X58 по одной простой причине: они поддерживают более производительные процессоры на ядре Sandy Bridge-E.
Спецификация MSI X79A-GD65 (8D)
| MSI X79A-GD65 (8D) |
|---|
| Процессор |
Разъем Socket LGA2011
Поддержка технологии Intel Turbo Boost v2.0 |
| Чипсет |
Intel X79
Связь с процессором: DMI 20 Gb/s |
| Системная память |
8 x 240-контактных слотов для DDR3 SDRAM DIMM
Максимальный объем памяти 128 Гбайт
Поддерживается память типа DDR3 1066/1333/1600/1800*/2133*/2400*
Возможен четырехканальный доступ к памяти
Поддержка технологии Intel XMP
* в режиме разгона
|
| Графика |
5 x слотов PCI Express x16
Поддержка технологии NVIDIA SLI
Поддержка технологии AMD CrossFireX |
| Возможности расширения |
1 x слот PCI Express x1
12 x портов USB 2.0 (восемь встроенных + четыре дополнительных)
4 x порта USB 3.0 (два встроенных + два дополнительных)
2 x порта IEEE1394 (FireWire; один встроенный + один дополнительный)
Звук High Definition Audio 7.1
Сетевой контроллер Gigabit Ethernet |
| Возможности для разгона |
Изменение частоты Bclk от 90 до 200 МГц с шагом 1 МГц
Изменение множителя
Кнопки изменения частоты Bclk
Изменение напряжения на процессоре, памяти, CSA, PLL и чипсете (PCH)
Утилита MSI Control Center
Технология MSI OC Genie |
| Дисковая подсистема |
Поддержка протокола SerialATA 6 Gb/s (два канала X79, c поддержкой RAID)
Поддержка протокола SerialATA 3 Gb/s (четыре канала X79, c поддержкой RAID)
Поддержка протокола SerialATA 6 Gb/s (два канала ASMedia ASM1061) |
| Extensible Firmware Interface (EFI) |
Оболочка MSI Click BIOS II
Утилита MSI Click BIOS
Утилита MSI M-Flash
64 Мбит Flash ROM
BIOS с поддержкой Enhanced ACPI, DMI, Green, PnP Features
Поддержка MultiConnect Panel
Наличие двух микросхем BIOS + переключатель
Поддержка Super Charger
Multi-languages BIOS |
| Разное |
1 x порт для PS/2-клавиатуры или мыши
Кнопки включения, сброса CMOS, OC Genie
Поддержка оболочки MSI Winki III
STR (Suspend to RAM); S/P-DIF Out |
| Управление питанием |
Пробуждение от модема, мыши, клавиатуры, сети, таймера и USB
Основной 24-контактный разъем питания ATX
Дополнительный 8-контактный разъем питания
Дополнительный 4-контактный разъем питания Molex |
| Мониторинг |
Отслеживание температуры процессора, системы, скорости вращения всех вентиляторов (5)
Технология SmartFan
Поддержка технологии APS (Active Phase Switching) |
Размер, мм
|
Форм-фактор ATX, 305x244 (12 дюймов x 9,6 дюйма) |

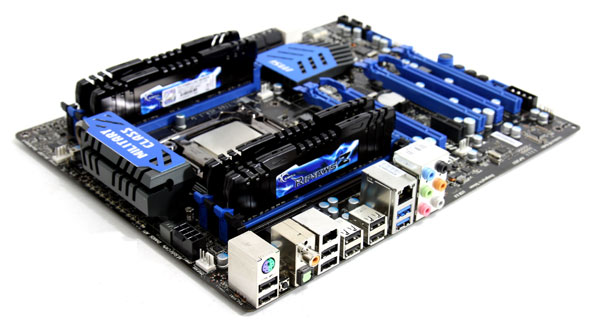

Плата MSI X79A-GD65 (8D)
Дизайн PCB платы MSI X79A-GD65 (8D) можно назвать стандартным на три четверти. Так, размещение процессорного разъема, слотов памяти, преобразователя питания, чипсета и основных коннекторов соответствует общепринятой схеме построения LGA2011-платы.
Однако в левой нижней четверти платы разработчики оторвались по полной, установив целых пять слотов PCI Express x16.
Из них полноценными являются первый, третий и пятый слот (нумерация от процессора), на которые выделяются 16, 16 и 8 линий шины PCI Express версии 3.0 соответственно (итого 40 линий). Что касается второго и четвертого PEG-слотов, то на них выделяется по одной линии шины PCI Express версии 2.0, которые «заимствуются» у чипсета X79. То есть, помимо физического конструктива, данные слоты ничем не отличаются от слота PCI Express x1, который также установлен на плате. Однако плюс такого решения заключается именно в конструктиве этих слотов, что позволяет установить на плату MSI X79A-GD65 (8D) еще две дополнительные видеокарты для создания мультимониторных систем.
Потенциальная возможность установки пяти видеокарт заставила разработчиков тщательно продумать силовую подсистему платы. В результате появился дополнительный разъем питания типа Molex, который расположен на левом краю платы.
Основные разъемы питания установлены в следующих местах: 24-контактный разъем — на нижнем краю платы, а 8-контактный — на правом.
Рядом с 8-контактным разъемом установлен 4-контактный разъем для подключения процессорного кулера. В настоящее время полностью совместимых кулеров в продаже очень мало, а кулеры LGA1366 требуют значительных модификаций крепления для установки на LGA2011.
Сверху и снизу от процессорного гнезда распаяны группы слотов DIMM (по четыре слота), что позволяет установить на плату MSI X79A-GD65 (8D) 128 Гбайт оперативной памяти (согласно руководству пользователя). Опять же, из руководства пользователя можно узнать о порядке размещения модулей памяти для организации двух-, трех- и четырехканального доступа.
Довольно интересно то, что схема размещения модулей довольно сильно отличается от оной на ASUS Sabertooth X79. Очевидно, что данный момент остается на усмотрение разработчиков и не прописан в спецификациях чипсета Intel X79.
Также отметим, что плата поддерживает память стандарта DDR3-1066/1333/1600 и память DDR3-1800/2133/2400 в режиме разгона.
Возможности расширения
Плата MSI X79A-GD65 (8D), благодаря чипсету X79, поддерживает четыре канала SerialATA 3 Gb/s и пару каналов SerialATA 6 Gb/s. Все порты расположены около чипсета и ориентированы параллельно плоскости платы. При этом порты 6 Gb/s окрашены в белый цвет (справа), а порты 3 Gb/s черные.
Кроме этого, на плате установлен дополнительный чип ASMedia ASM1061, который поддерживает два канала SerialATA 6 Gb/s. Оба соответствующих порта расположены рядом с остальными SATA-разъемами (слева) и окрашены в белый цвет.
В результате общее количество подключаемых накопителей доведено до восьми (четыре SerialATA 3 Gb/s и четыре SerialATA 6 Gb/s). Помимо этого, на плате установлено 12 портов USB 2.0: восемь расположены на задней панели, а еще четыре подключаются при помощи планок (отсутствуют в комплекте). Также плата поддерживает шину USB 3.0 с помощью двух двухпортовых контроллеров NEC D720200AF1. Два порта выведены на заднюю панель платы, а еще два подключаются при помощи планки (есть в комплекте).
MSI X79A-GD65 (8D) поддерживает и другой вид последовательной шины — IEEE-1394 (FireWire). Для этого на MSI X79A-GD65 (8D) установлен контроллер VT6315N производства VIA. В результате плата поддерживает два порта FireWire: один расположен на задней панели, другой подключается с помощью планки (нет в комплекте).
Плата MSI X79A-GD65 (8D) поддерживает восьмиканальный звук, а в качестве кодека используется чип ALC892.
Также на плате установлен сетевой контроллер Intel 82579V (Gigabit Ethernet), подключенный к шине PCI Express (x1), а соответствующий разъем (RJ-45) выведен на заднюю панель.
Особенности панели заключаются в наличии кнопки для сброса настроек BIOS, оптического и коаксиального S/P-DIF выходов и большого количества портов USB.

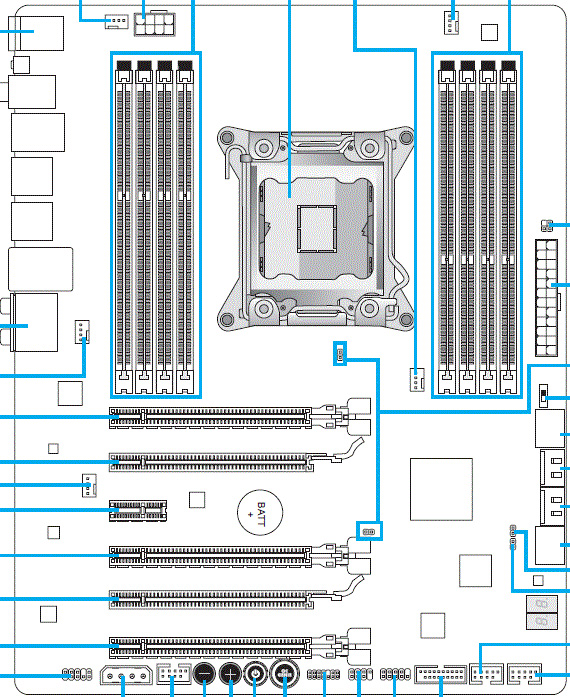

Традиционная схема компонентов:
Из дополнительных функций стоит отметить кнопку запуска системы и блок кнопок, предназначенных для разгона.
Правда, по непонятным причинам на кнопке Reset сэкономили.
Упоминания достоин и семисегментный индикатор POST-кодов, который поможет пользователю произвести начальную диагностику неисправностей системы.
Производительность

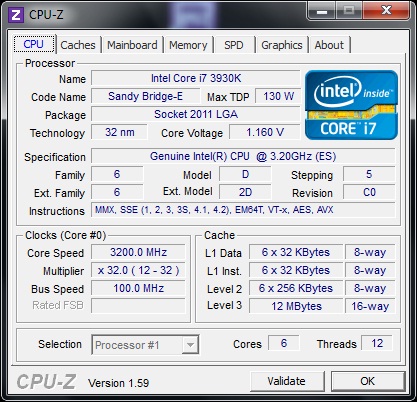

Штатная частота Bclk:
В тестовой системе было использовано следующее оборудование:
| Тестовое оборудование |
|---|
| Процессор |
Процессор Intel Core i7 3930K (LGA2011; 3,2 ГГц; Sandy Bridge-E) |
| Кулер |
GlacialTech UFO V51 с модифицированным креплением |
| Видеокарта |
MSI GTX 285 (NVIDIA GTX285; PCI Express x16)
Версия драйвера: 260.99 WHQL |
| Звуковая карта |
- |
| HDD |
Hitachi Deskstar HDP725050GLA360 |
| Память |
GoodRAM DDR3-1600 Play |
| Блок питания |
Floston Energetix E2FP-1000W |
| OS |
MS Windows 7 32bit |

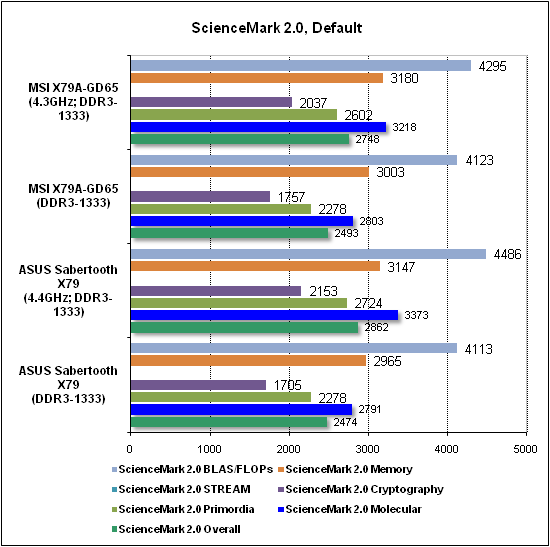

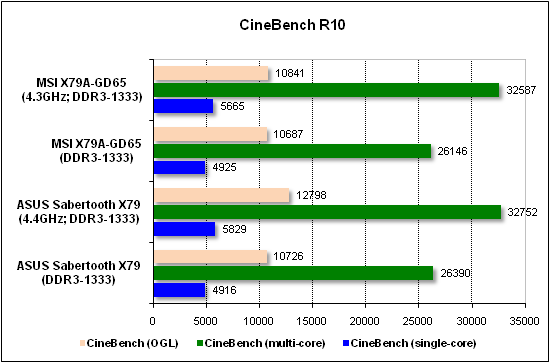

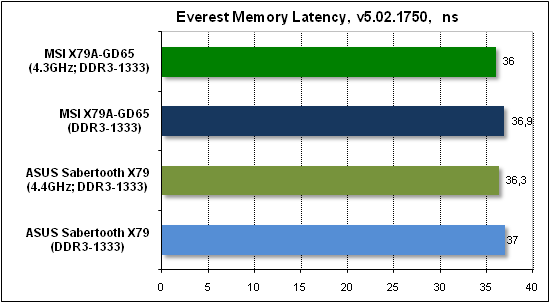

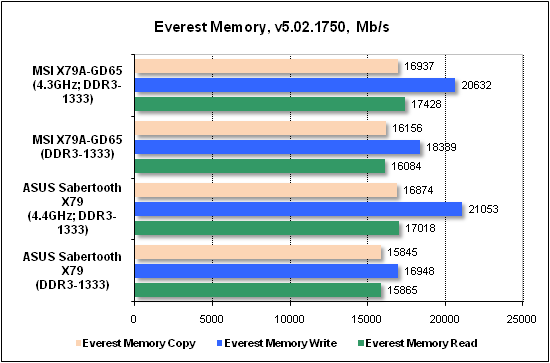

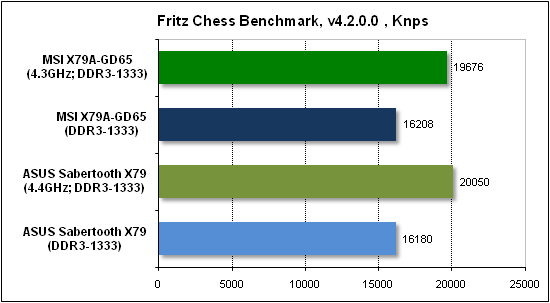

Вначале посмотрим на результаты синтетических тестов.
Тесты прикладного ПО

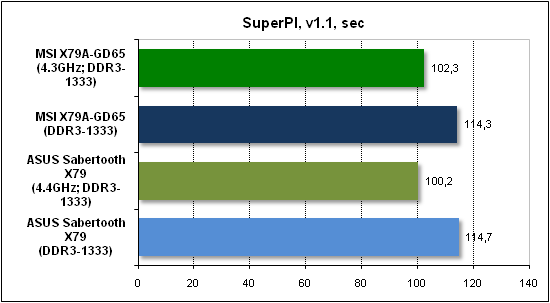

Результат SuperPI измеряется в секундах, то есть меньше — это лучше.

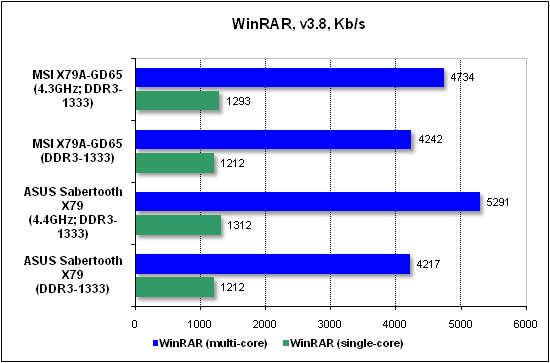

Сжатие данных (WinRAR) измерялось в Кбайт/с, то есть больше — это лучше.

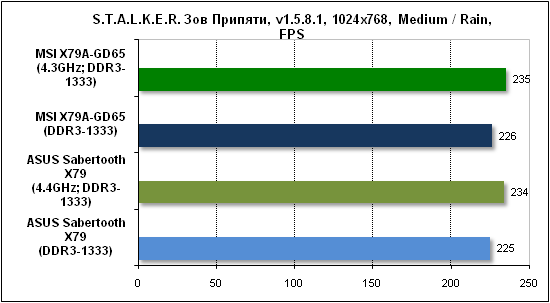

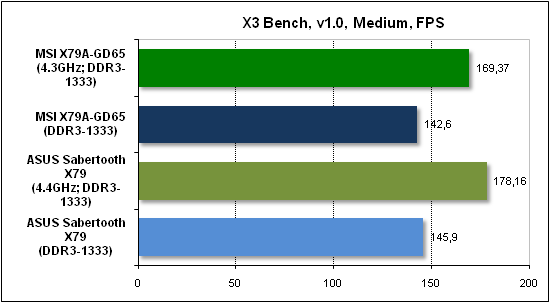

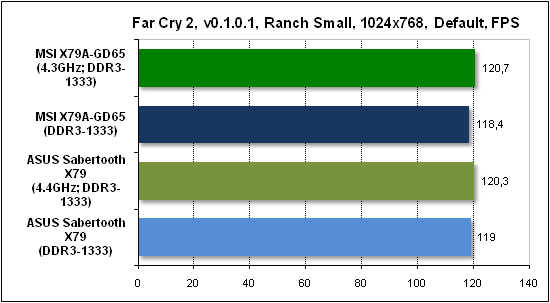

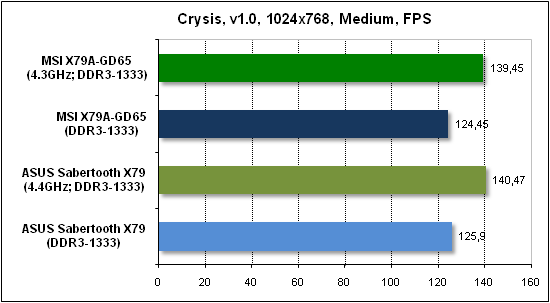

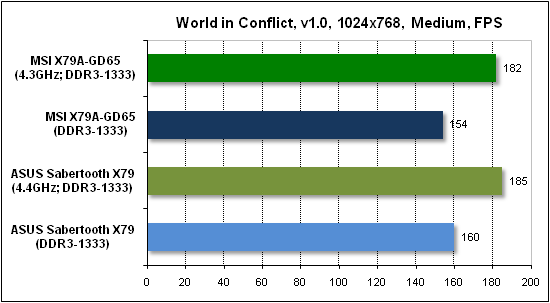

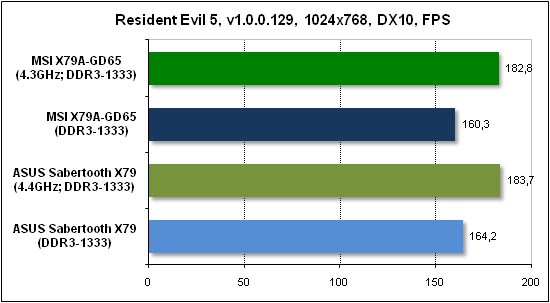

Тесты игровых программ
|
