Biostar TA990FXE на чипсете AMD 990FX
Несмотря на то, что выход AMD Bulldozer был, так сказать, омрачён появлением новой платформы Intel LGA2011, данные процессоры являются одним из лучших решений для пользователей рабочих станций с оптимизированным под многопоточность программным обеспечением. Причина вполне проста: AMD за вполне разумные деньги предлагает восьмиядерные процессоры с довольно приличной производительностью. Причем если программное обеспечение оптимизировано еще и под использование многоядерной графической подсистемы, то тут платформа AMD вне конкуренции по соотношению цена/производительность. Дело в том, что материнские платы под Bulldozer на основе чипсета AMD 990FX поддерживают как технологию AMD CrossFire, так и технологию NVIDIA SLI. В базовом варианте на платах можно встретить два полноразмерных PEG-слота, на каждый из которых выделяется по 16 линий шины PCI Express. В расширенном варианте PEG-слотов может быть гораздо больше, вплоть до пяти. В этом отношении материнская плата Biostar TA990FXE является промежуточным вариантом — на ней установлено три PEG-слота.
Еще пара слов про оптимизированное ПО. К последнему явно не относятся компьютерные игры, подавляющее большинство которых загружают только одно или два ядра. В данном случае оптимальным решением будет платформа Intel (LGA1155 или LGA2011), а система с процессором AMD Bulldozer демонстрирует лучшие свои стороны только при условии загрузки всех восьми ядер, что автоматически означает использование профессионального программного обеспечения.
Спецификации Biostar TA990FXE
| Biostar TA990FXE |
|---|
| Процессор |
Разъем Socket AM3+
Поддержка процессоров AMD Bulldozer |
| Системная логика |
Северный мост AMD 990FX
Южный мост AMD SB950
Связь между мостами: Alink Express III (4 Gb/s)
Четыре 240-контактных слота для DDR3 SDRAM DIMM
Максимальный объем памяти 32 Гбайт
Поддерживается память типа DDR3 1066/1333/1600/1866/2000* |
| Возможности расширения |
3 x слота PCI Express x16
Поддержка технологий AMD CrossFireX и NVIDIA SLI
2 x 32-битных PCI Bus Master-слота
1 x слот PCI Express x1
8 x портов USB 2.0 (четыре встроенных + четыре дополнительных)
4 x порта USB 3.0 (два встроенных + два дополнительных)
2 x порта IEEE1394 (FireWire; один встроенный + один дополнительный)
Звук High Definition Audio 7.1
Сетевой контроллер Gigabit Ethernet
6 x каналов SerialATA 6 Gb/s (SB950, c поддержкой RAID)
1 x последовательный порт, два порта для PS/2 клавиатуры и мыши |
| Возможности для разгона |
Изменение частоты HTT от 200 до 600 МГц с шагом 1 МГц
Изменение множителей CPU и HT
Изменение напряжения на процессоре, памяти, СPU-IO, HTT, VTT и чипсете
Многофункциональная утилита Biostar T-OverClocker |
| Разное |
16 Мбит Flash ROM
AMI BIOS с поддержкой Enhanced ACPI, DMI, Green, PnP Features
Утилита Biostar BIOS Update
Утилита Biostar BIOS Screen
Технология Biostar BIO-Remote2
Технология Biostar Charger Booster
Технология Biostar BIO-Flasher
Кнопки включения и перезагрузки
Семисегментный индикатор POST-кодов |
| Управление питанием, мониторинг |
Отслеживание температуры процессора, системы, напряжений, скорости вращения трех вентиляторов
Технология SmartFan
Основной 24-контактный разъем питания ATX
Дополнительный 8-контактный разъем питания
Дополнительный 4-контактный разъем питания Molex
Поддержка Biostar Green Power Utility (G.P.U. II) |
| Размер, мм |
Форм-фактор ATX, 244x305 (9,6x12″) |

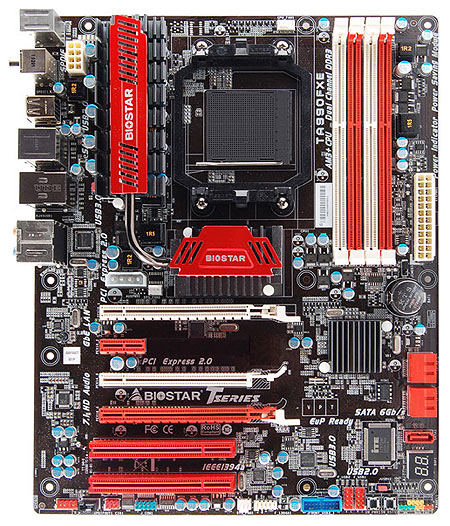

Плата Biostar TA990FXE
Главной особенностью материнской платы Biostar TA990FXE является наличие трех полноразмерных PEG-слотов.
Причем на белые слоты выделяется по 16 линий шины PCI Express, а на третий, красный — только четыре. Между первым и вторым PEG-слотами расположен слот PCI Express x1. Такое техническое решение позволяет пользователю установить видеокарты с массивными «двойными» системами охлаждения. Также отметим присутствие на плате двух слотов PCI. Последнее является большим плюсом для владельцев устаревших карт расширения в условиях тотального отказа от шины PCI на платформе Intel.
Потенциальная возможность установки двух или трех мощных видеокарт потребовала от разработчиков тщательно проработать силовую часть платы. В результате наиболее нагруженные элементы преобразователя питания обзавелись массивным радиатором, а на плате появился дополнительный разъем питания типа Molex. Еще один дополнительный 8-контактный разъем установлен между PWM и задней панелью платы.
Рядом с процессорным гнездом расположен 4-контактный разъем для подключения соответствующего кулера.
Кроме этого, на плате установлено два 3-контактных разъема, причем все подключенные вентиляторы отслеживаются системным мониторингом, данные которого доступны как в BIOS, так и в Windows. Также на плате распаяны четыре 240-контактных слота DIMM для модулей памяти DDR3, причем для активации двухканального доступа к памяти необходимо устанавливать модули в слоты одного цвета. Тут же отметим, что Biostar TA990FXE поддерживает память стандарта DDR3 с частотами 1066/1333/1600/1866 МГц, а также DDR3-2000 МГц в режиме разгона; максимальный объем памяти равен 32 Гбайт.
Возможности расширения
Плата Biostar TA990FXE, благодаря южному мосту AMD SB950, поддерживает шесть каналов SerialATA 6 Gb/s. При этом пять портов расположены около указанного чипа, а шестой выведен на заднюю панель платы.
Что касается поддержки последовательной шины USB, то разработчики реализовали восемь портов USB 2.0 с помощью чипа SB950, а также четыре порта USB 3.0 с помощью двух контроллеров ASMedia ASM1042. В результате на задней панели расположено четыре порта USB 2.0 и два USB 3.0, а остальные порты подключаются при помощи планок (нет в комплекте).
Biostar TA990FXE поддерживает другой вид последовательной шины — IEEE1394 (FireWire). Для этого на плату установлен контроллер VT6315N производства VIA. Развести можно два порта FireWire: один расположен на задней панели, другой подключается с помощью планки (нет в комплекте).
Плата Biostar TA990FXE имеет восьмиканальный звук Intel High Definition Audio, а в качестве кодека используется чип ALC892.
Теперь пара слов о сети: на плате установлен сетевой контроллер Atheros AR8151 (Gigabit Ethernet), который подключен к отдельной линии шины PCI Express.
Как мы уже говорили, на задней панели расположена половина всех портов USB, присутствуют порты eSATA и FireWire. Кроме этого, в дополнение к стандартным аудиовыходам на панель установлены оптический и коаксиальный S/P-DIF выходы. Также упомянем о двух разъемах PS/2, которые наверняка обрадуют владельцев старых мышек и клавиатур.
Из дополнительных функций стоит отметить кнопки Power и Reset, которые предназначены соответственно для запуска и перезагрузки системы, а также семисегментный индикатор POST-кодов для начальной диагностики системы (расшифровка кодов приведена в руководстве пользователя).

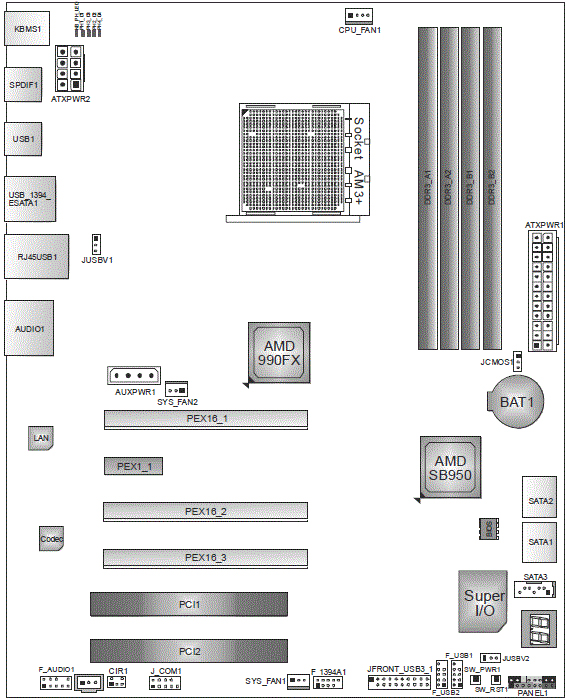

Традиционная схема компонентов:
Производительность

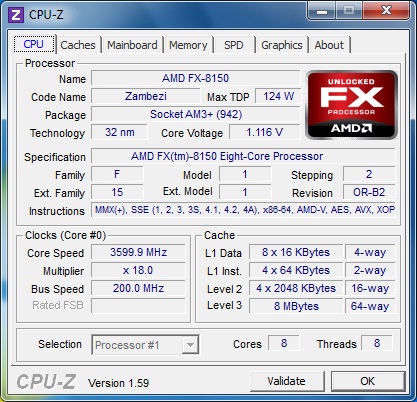

Штатная частота Bclk:
В тестовой системе было использовано следующее оборудование:
| Тестовое оборудование |
|---|
| Процессор |
Процессор AMD FX-8150 (3,6 ГГц; ядро Zambezi) |
| Кулер |
Gigabyte 3D Cooler GP Edition |
| Видеокарта |
ASUS GTX 285 (NVIDIA GTX285; PCI Express x16)
Версия драйвера: 260.99 WHQL |
| Звуковая карта |
- |
| HDD |
Hitachi Deskstar HDP725050GLA360 |
| Память |
2x1024 Мб A-Data AD31600X001GU |
| Блок питания |
Floston Energetix E2FP-1000W |
| OS |
MS Windows 7 32bit |

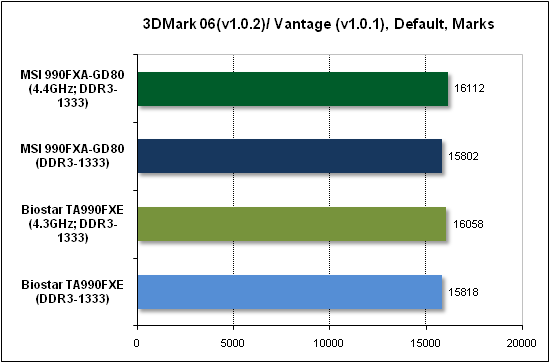

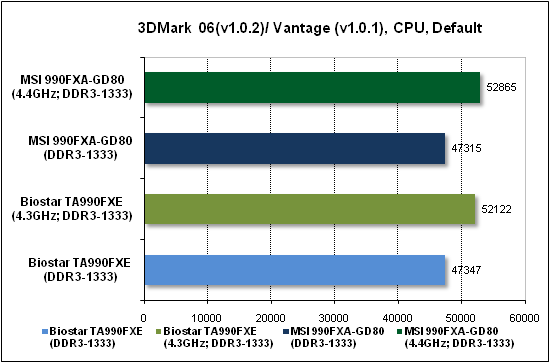

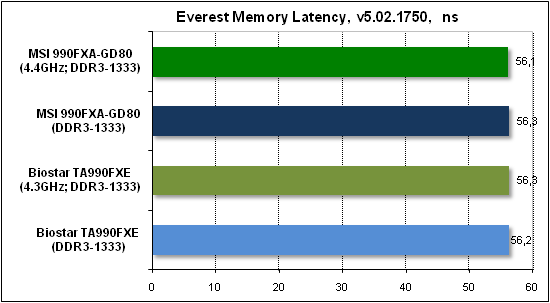

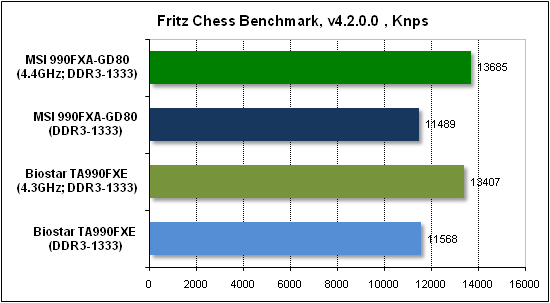

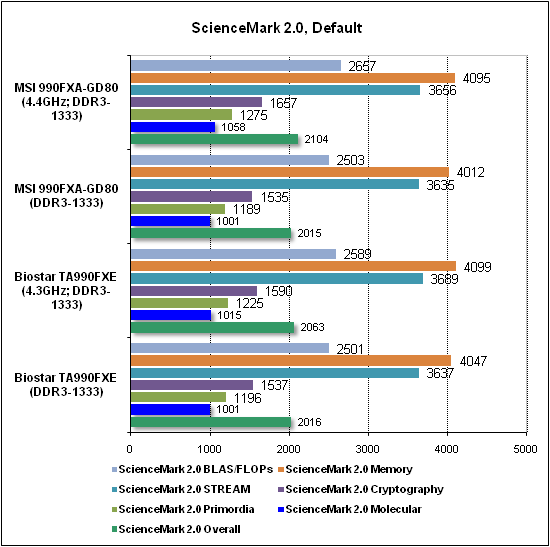

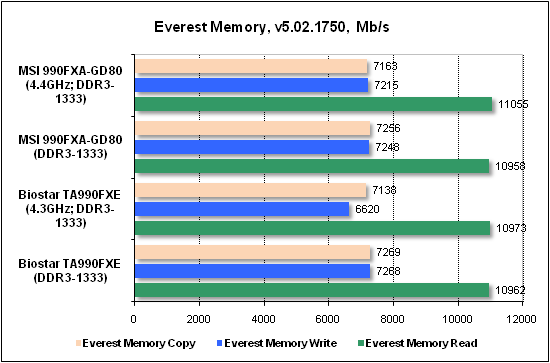

Сначала посмотрим на результаты синтетических тестов.
Тесты прикладного ПО

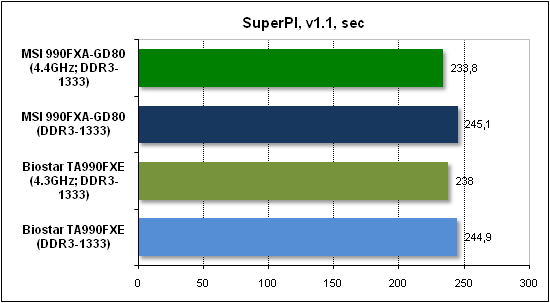

Результат SuperPI измеряется в секундах, то есть меньше — это лучше.

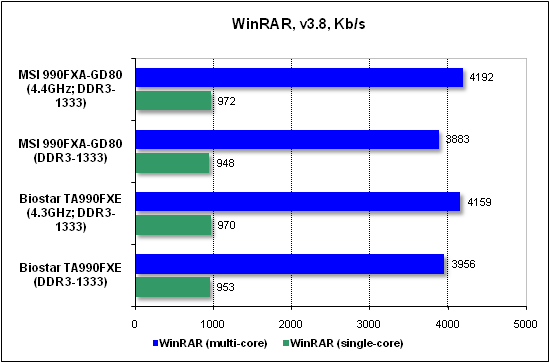

Сжатие данных (WinRAR) измерялось в Кбайт/с, то есть больше — это лучше.

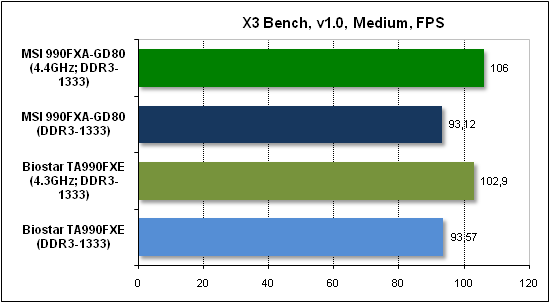

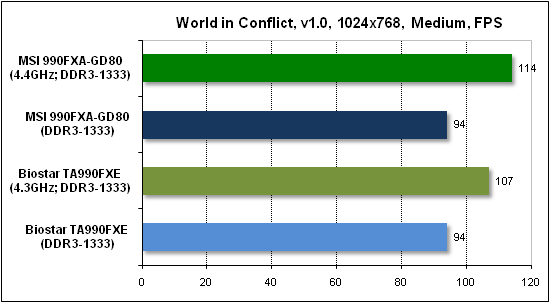

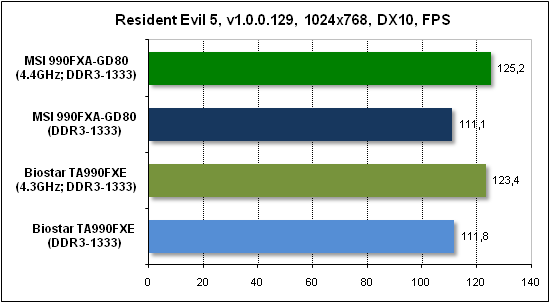

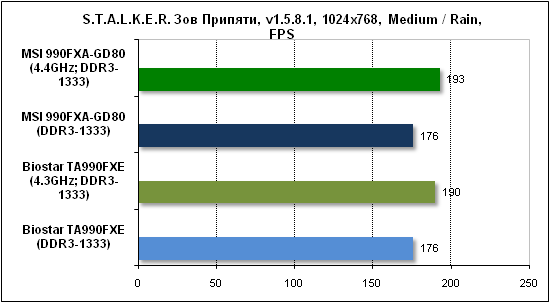

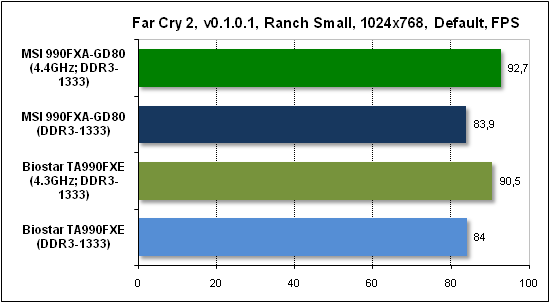

Тесты игровых программ
|
