Foxconn Rattler на чипсете Intel P67
В ассортименте продукции компании Foxconn присутствует эксклюзивная серия Quantum Force, первые представители которой отличались мощными возможностями расширения, богатой комплектацией и хорошими результатами в области разгона. По мере выхода новых платформ энтузиазм компании несколько поугас, и последняя модель (речь идет о Foxconn Inferno Katana на чипсете Intel P55) не заслужила высокой оценки — это был крепкий середнячок. В 2011 году Foxconn обновляет серию QF свежей моделью Rattler, которая предназначена для процессоров LGA1155. Сразу отметим, что эта плата основана на чипсете P67 ревизии B3, что исключает какие-либо сомнения в работоспособности портов SerialATA 3 Gb/s.
Интерес в тестировании этой модели заключается не столько в тесте самой платы, сколько в попытке определить направление дальнейшего развития серии Quantum Force. То есть продолжит ли Foxconn вкладывать немалые ресурсы в развитие оверклокерских функций своей продукции и готова ли компания привлечь на свою сторону компьютерных энтузиастов. Даже само название платы наводит нас на эту мысль. В английском языке слово Rattler имеет несколько значений, среди которых присутствуют агрессивно-положительные, такие как «гремучая змея», «нечто потрясающее» и «пулемет». В результате все конкуренты съеживаются и прячутся в испуге. Однако есть и отрицательные значения, такие как «трещотка» и «пустомеля». Последние вполне подходят маркетинговым играм, когда под раскрученным брендом покупателю предлагают заурядную плату. Таким образом, в данном обзоре мы определим, чем же на самом деле является Rattler в исполнении компании Foxconn.
Спецификация Foxconn Rattler
| Foxconn Rattler |
|---|
| Процессор |
Разъем Socket LGA1155;
Поддержка технологии Intel Turbo Boost; |
| Чипсет |
Intel P67 (PCH);
Связь с процессором: DMI 20 Gb/s; |
| Системная память |
4 x 240-контактных слота для DDR3;
Максимальный объем памяти — 32 Гбайт;
Поддерживается память типа DDR3 1066/1333/1600/1866*/2133*;
Возможен двухканальный доступ к памяти;
Поддержка технологии Intel XMP; |
| Графика |
2 x слота PCI Express x16;
Поддержка технологии AMD CrossFireX; |
| Возможности расширения |
1 x 32-битный слот PCI Bus Master;
3 x слота PCI Express x1;
12 x портов USB 2.0 (шесть встроенных + шесть дополнительных);
2 x встроенных порта USB 3.0;
2 x порта IEEE1394 (FireWire; один встроенный + один дополнительный);
Звук High Definition Audio 7.1;
2 x сетевых контроллера Gigabit Ethernet; |
| Возможности для разгона |
Изменение частоты Bclk; изменение множителя;
Изменение напряжения на процессоре, Vtt, PLL, памяти, чипсете и CCSA;
Утилита Fox Aegis;
Кнопки изменения частоты Bclk; |
| Дисковая подсистема |
1 x канал UltraDMA133/100/66/33 Bus Master IDE (Marvell 88SE6121; с поддержкой до 2 ATAPI-устройств);
Поддержка протокола SerialATA 3 Gb/s (четыре канала P67, c поддержкой RAID);
Поддержка протокола SerialATA 6 Gb/s (два канала P67, c поддержкой RAID);
Поддержка протокола SerialATA 3 Gb/s (два канала Marvell 88SE6121);
Поддержка LS-120 / ZIP / ATAPI CD-ROM; |
| UEFI |
2 х 32 Мбит Flash ROM + 1х 4 Мбит Flash ROM;
AMI Aptio BIOS с поддержкой Enhanced ACPI, DMI, Green, PnP Features;
Утилита Foxconn Fox Logo;
Поддержка профилей CMOS; |
| Разное |
1 x порт для PS/2 клавиатуры или мыши;
Кнопки включения и перезагрузки, кнопка сброса CMOS;
Семисегментный индикатор POST-кодов;
STR (Suspend to RAM); SPDIF Out; |
| Управление питанием |
Пробуждение от модема, мыши, клавиатуры, сети, таймера и USB;
Основной 24-контактный разъем питания ATX;
Дополнительный 8-контактный разъем питания; |
| Мониторинг |
Отслеживание температуры процессора, системы, напряжений, скорости вращения четырех вентиляторов;
Технология SmartFan; |
| Размер, мм |
Форм-фактор ATX, 244x305 (9,6x12 дюймов) |

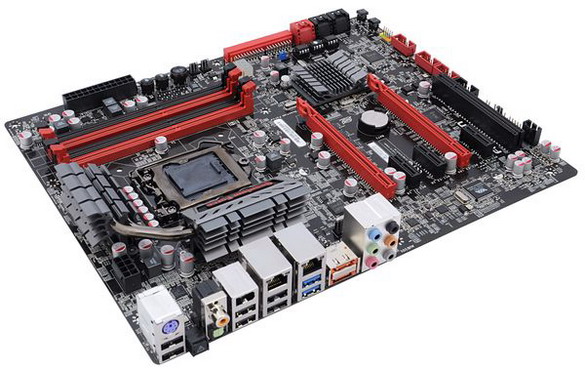

Плата Foxconn Rattler
Дизайн материнской платы Foxconn Rattler соответствует современным представлениям о топовом продукте. В частности, на плате установлены два слота PCI Express x16, массивные радиаторы охлаждения, а также ряд дополнительных контроллеров, расширяющих функциональность системы. Внешний вид платы вполне солидный, благодаря сочетанию черного и красного цветов. Однако первый запуск системы заставляет забыть о серьезности: на обратной стороне Rattler установлен ряд красных светодиодов, которые создают эффект бегущей волны.
Насыщенный дизайн PCB не повлиял на работу сборщика. Так, основной и дополнительный разъемы питания установлены по краям платы, а первый PEG-слот расположен на удалении от слотов памяти, а потому установленная видеокарта не блокирует защелки DIMM.
Дополнительный разъем питания имеет восемь контактов, но позволяет подключать и 4-контактный кабель.
Рядом с процессорным гнездом установлен 4-контактный разъем питания для соответствующего кулера. Кроме него на плате присутствуют пять 3-контактных разъемов: два на нижнем краю платы, два около задней панели и один на левом краю.
На плате установлено четыре 240-контактных слота DIMM для модулей памяти DDR3. Они разбиты на две группы по два слота с чередованием цветов. Чтобы задействовать двухканальный режим, нужно установить модули в слоты одного цвета.
Отметим, что плата поддерживает память стандарта DDR3 с частотами 1066/1333/1600/1866/2133 МГц, а максимальный объем памяти равен 32 Гбайт.
Также на плате установлено два слота PCI Express Graphics (оба с защелками), которые предназначены для видеокарт.
Кроме этого, на Foxconn Rattler распаяны три слота PCI Express x1 и один слот PCI. Причем поддержка последнего реализована с помощью дополнительного контроллера ITE IT8893E.
Возможности расширения
Плата Foxconn Rattler, благодаря чипсету P67, поддерживает четыре канала SerialATA 3 Gb/s и пару каналов SerialATA 6 Gb/s. Все порты расположены около чипсета и ориентированы параллельно плоскости платы, причем порты 6 Gb/s окрашены в красный цвет, а порты 3 Gb/s черные.
Также плата поддерживает два канала SerialATA 3 Gb/s с помощью дополнительного контроллера Marvell 88SE6121. Соответствующие порты выведены на заднюю панель.
Этот же контроллер обеспечивает поддержку одного канала ParallelATA, в результате чего пользователь может подключить к плате 10 жестких дисков (шесть SATA 3 Gb/s, два SATA 6 Gb/s и два PATA).
Что касается поддержки последовательной шины USB, то разработчики реализовали 12 портов USB 2.0 с помощью чипсета P67, а также пару портов USB 3.0 с помощью контроллера NEC D720200F1. При этом на задней панели расположено шесть портов USB 2.0 и два USB 3.0, а остальные подключаются при помощи планок (в комплекте одна планка с двумя портами USB 2.0).
Кроме этого, Rattler поддерживает последовательную шину FireWire, при помощи двухпортового контроллера VT6308S, производства компании VIA. Один порт IEEE1394 расположен на задней панели, а другой подключается при помощи планки (есть в комплекте).
Плата Foxconn Rattler имеет восьмиканальный звук Intel High Definition Audio, а в качестве кодека используется чип ALC892.
Несколько слов о сетевой подсистеме. На плате установлено два высокоскоростных сетевых контроллера Realtek RTL8111E (Gigabit Ethernet), каждый из которых подключен к отдельной линии шины PCI Express.
Обратите внимание на порты USB 3.0 (синего цвета), два внешних порта SerialATA (красные), порт FireWire, а также на наличие оптического и коаксиального S/P-DIF выходов и на кнопку для сброса настроек CMOS.
Кроме кнопки сброса CMOS, на плате установлены еще две кнопки: для включения и перезагрузки системы (Power, Reset).
Неподалеку расположен и семисегментный индикатор POST-кодов, с помощью которого пользователь может произвести начальную диагностику системы при возникновении какой-либо проблемы.
Также на плате установлены еще три кнопки, предназначенные для разгона. Однако мы рассмотрим их на следующей странице, где поговорим о BIOS и оверклокинге.
Производительность

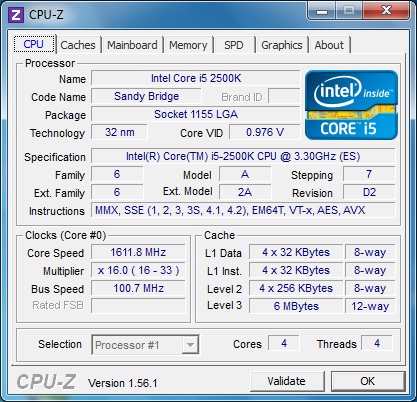

Cтартовая частота Bclk:
В тестовой системе было использовано следующее оборудование:
| Тестовое оборудование |
|---|
| Процессор |
Процессор Intel Core i5-2400 (LGA1155; 3,1 ГГц; Sandy Bridge) |
| Кулер |
Боксовый |
| Видеокарта |
ASUS GTX 285 (NVIDIA GTX285; PCI Express x16)
Версия драйвера: 260.99 WHQL |
| Звуковая карта |
- |
| HDD |
Hitachi Deskstar HDP725050GLA360 |
| Память |
GoodRAM DDR3-1600 Play |
| Блок питания |
Floston Energetix E2FP-1000W |
| OS |
MS Windows 7 32bit |

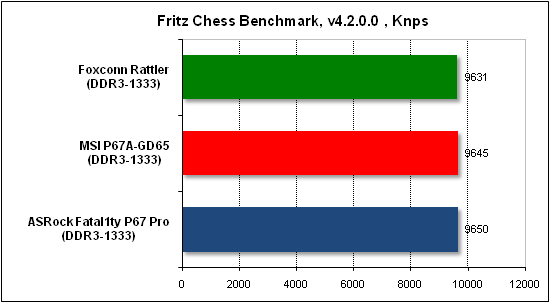

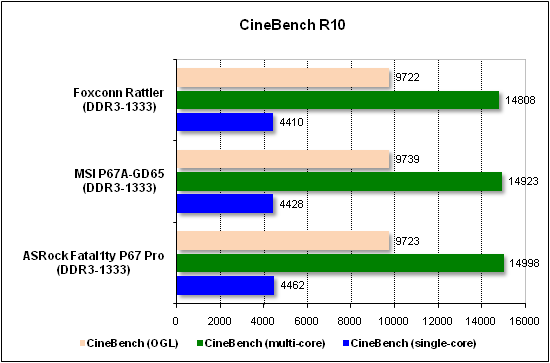

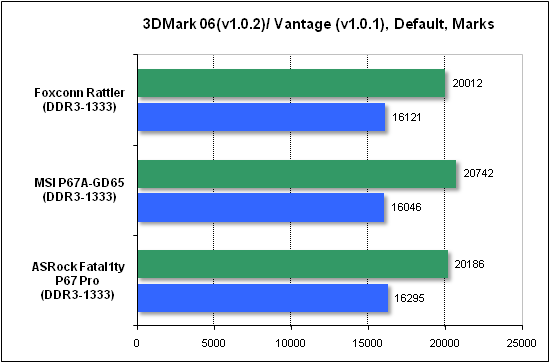

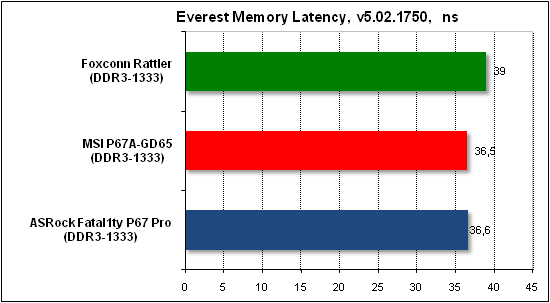

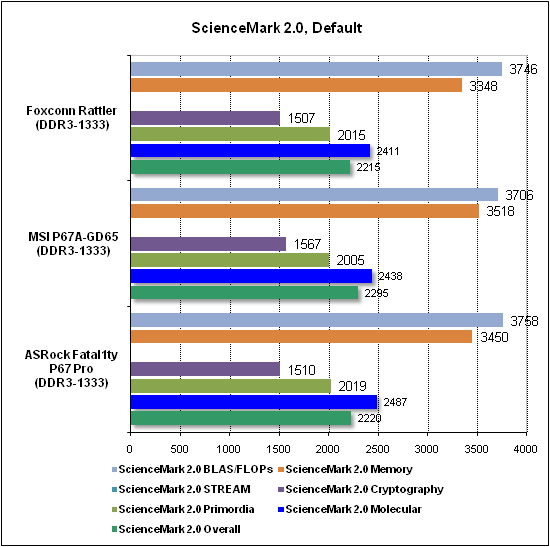

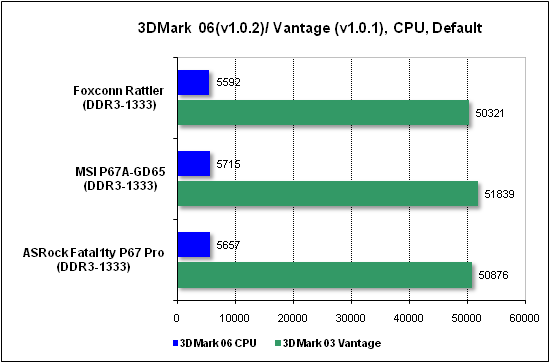

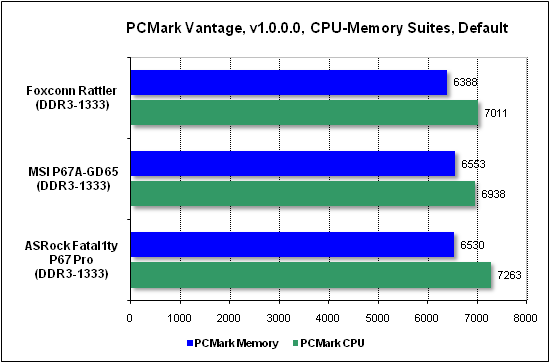

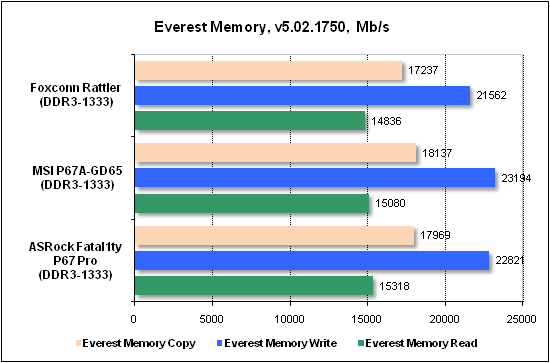

Вначале посмотрим на результаты синтетических тестов.

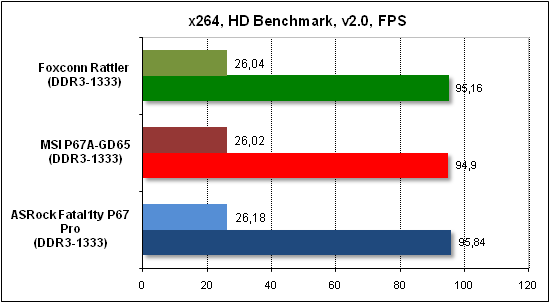

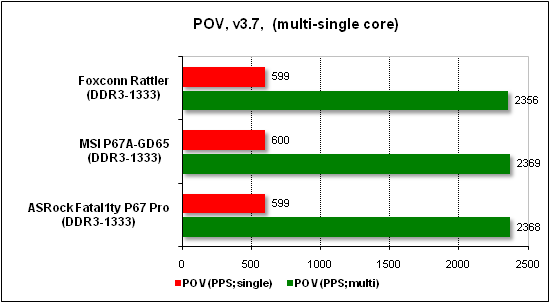

Тесты прикладного ПО

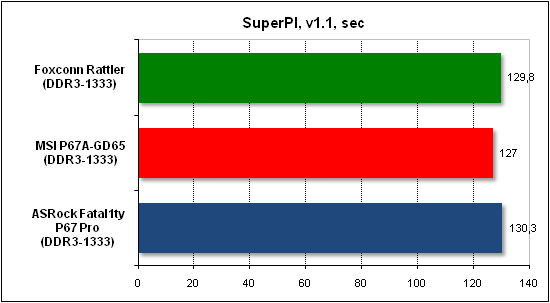

Результат SuperPI измеряется в секундах, то есть меньше — это лучше.

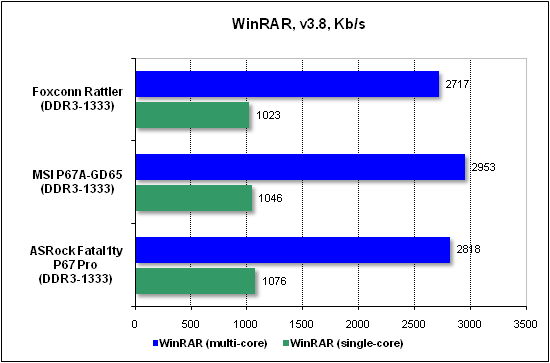

Сжатие данных (WinRAR) измерялось в Кбайт/с, то есть больше — это лучше.

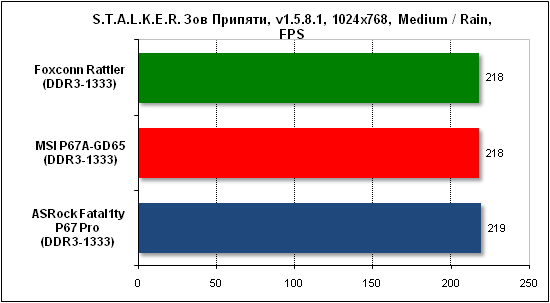

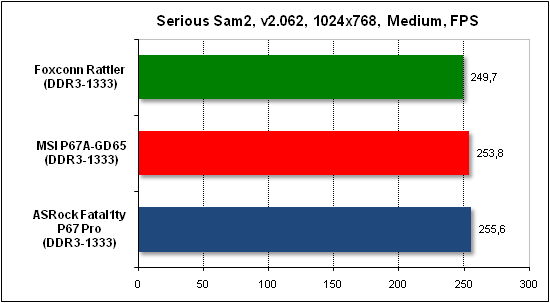

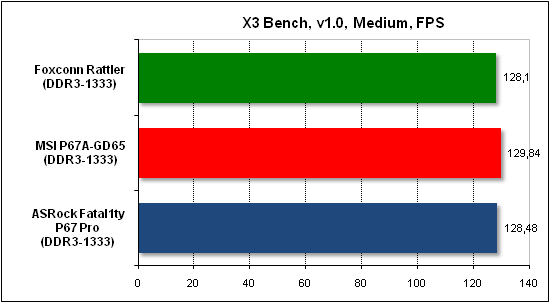

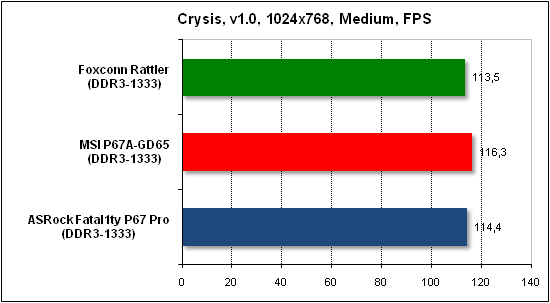

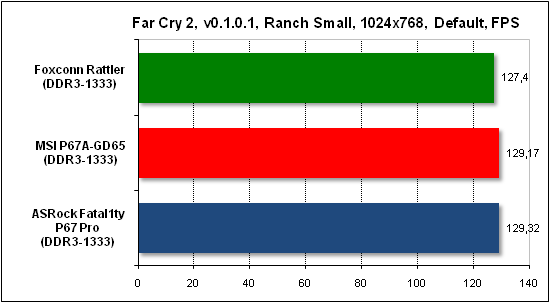

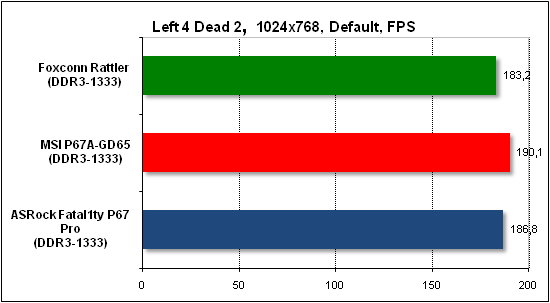

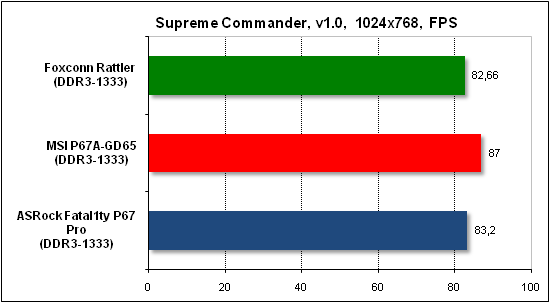

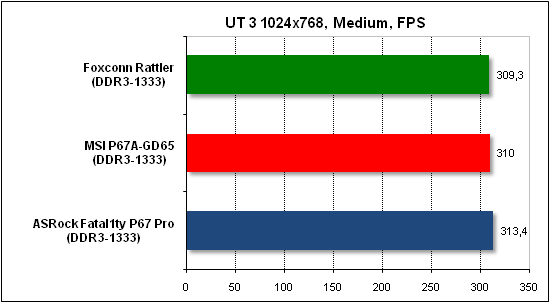

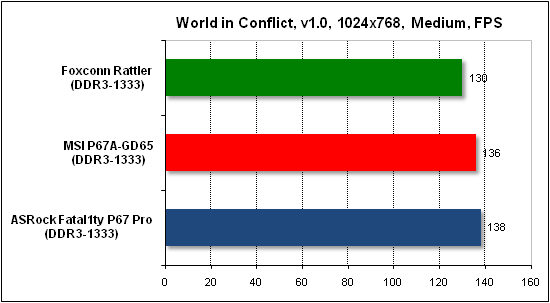

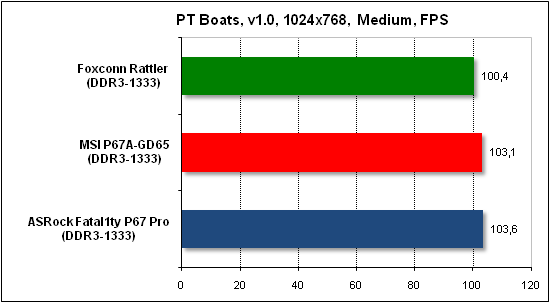

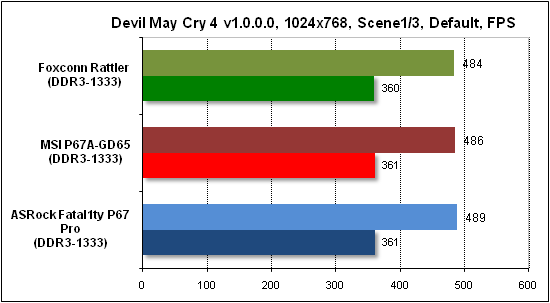

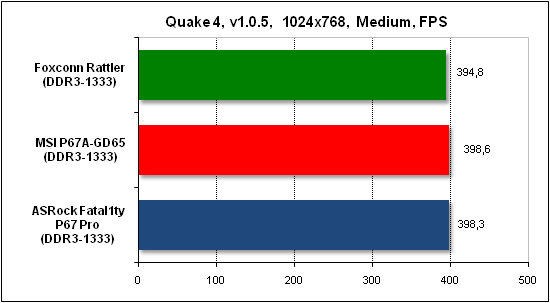

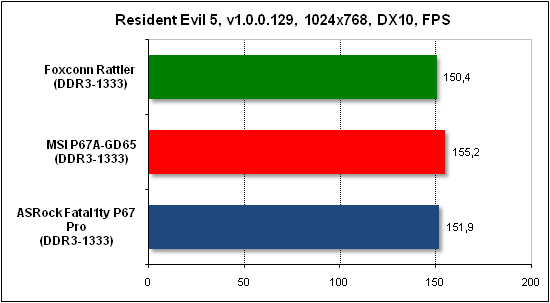

Тесты игровых программ
|
