Intel DX79SI на чипсете Intel X79
Длительное время материнские платы под торговой маркой Intel были сугубо утилитарными продуктами, которые выполняли только одну функцию — являлись компонентами персонального компьютера. Такие платы пользовались большим успехом у системных интеграторов и менеджеров компьютерных магазинов, собиравших системы для нетребовательных пользователей. Некоторые более взыскательные пользователи также обращали внимание на платы Intel, но в этом случае требование было только одно — высокая надежность. Стоит ли говорить, что функции разгона (а разгон — это антоним надежности) отсутствовали на этих платах как класс.
В последние годы ситуация поменялась: Intel стала выпускать модели для компьютерных энтузиастов. Тем не менее системный подход к этому виду продукции не поменялся: во главу угла компания по-прежнему ставит высокую надежность, иногда в ущерб второстепенным функциям. И тот факт, что непосредственно производством плат занимаются сторонние компании, картину не изменяет: контроль за качеством остается очень высоким. Другое дело, что данное направление не является приоритетным для Intel. И в то время как другие производители разрабатывают и реализуют многочисленные технологии и утилиты, Intel продолжает делать простые и надежные материнские платы, топорные, как автомат Калашникова.
Впрочем, нельзя сказать, что инженеры Intel застряли в прошлом десятилетии. Так, например, на последних моделях появилась поддержка профилей настроек CMOS и встроенная утилита обновления прошивки BIOS. Чуть ранее добавились мелкие, но довольно полезные функции: кнопки различного назначения, семисегментный индикатор POST-кодов и тому подобные рюшечки. Проще говоря, удовлетворение потребностей компьютерных энтузиастов пока не является важной задачей у разработчиков материнских плат Intel, но они делают определенные шаги в этом направлении. Тем не менее в обзоре платы Intel DX79SI на чипсете Intel X79 мы попробуем выяснить, насколько хорошо справляется этот продукт с главной оверклокерской задачей: получением максимальной производительности тестового процессора.
Спецификация Intel DX79SI
| Intel DX79SI |
|---|
| Процессор |
Разъем Socket LGA2011
Поддержка технологии Intel Turbo Boost v2.0 |
| Чипсет |
Intel X79
Связь с процессором: DMI 20 Gb/s |
| Системная память |
Восемь 240-контактных слотов для DDR3 SDRAM DIMM
Максимальный объем памяти 64 Гбайт
Поддерживается память типа DDR3 1066/1333/1600/1866*/2133*/2400*
Возможен четырехканальный доступ к памяти
Поддержка технологии Intel XMP
Индикатор питания |
| Графика |
Три слота PCI Express x16
Поддержка технологии NVIDIA SLI
Поддержка технологии AMD CrossFireX |
| Возможности расширения |
Один 32-битный PCI Bus Master слот
Два слота PCI Express x1
Четырнадцать портов USB 2.0 (шесть встроенных + восемь дополнительных)
Четыре порта USB 3.0 (два встроенных + два дополнительных)
Два порта IEEE1394 (FireWire; один встроенный + один дополнительный)
Звук High Definition Audio 7.1
Два сетевых контроллера Gigabit Ethernet
Модуль Wi-Fi (802.11b/g/n) и Bluetooth |
| Возможности для разгона |
Изменение частоты Bclk от 90 до 147 МГц с шагом 0,2 МГц
Изменение множителя
Изменение напряжения на процессоре, памяти, CSA, PLL и чипсете (PCH) |
| Дисковая подсистема |
Поддержка протокола SerialATA 6 Gb/s (два канала — X79, c поддержкой RAID)
Поддержка протокола SerialATA 3 Gb/s (четыре канала — X79, c поддержкой RAID) |
| Extensible Firmware Interface (EFI) |
64 Мбит Flash ROM
Intel BIOS с поддержкой Enhanced ACPI, DMI, Green, PnP Features
Поддержка профилей CMOS |
| Разное |
Кнопки Power, Reset, кнопка Back 2 BIOS
Семисегментный индикатор POST-кодов
STR (Suspend to RAM)
S/P-DIF Out |
| Управление питанием |
Пробуждение от модема, мыши, клавиатуры, сети, таймера и USB
Основной 24-контактный разъем питания ATX
Дополнительный 8-контактный разъем питания |
| Мониторинг |
Отслеживание температуры процессора, системы (семь сенсоров), напряжений, скорости вращения четырех вентиляторов
Технология Intel Fan Control; |
| Размер, мм |
Форм-фактор ATX, 244x305 (9,6 дюйма x 12 дюймов) |

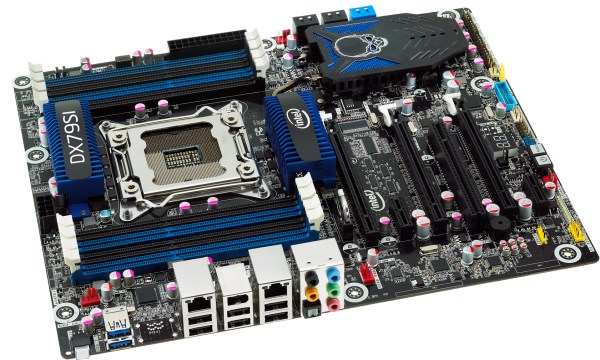

Плата Intel DX79SI
Для платы DX79SI инженеры Intel использовали «стандартный» дизайн PCB с тремя слотами PCI Express x16 и восьмью слотами DIMM.
Расположение этих компонентов такое же, как и на других платах на чипсете Intel X79: слоты памяти выстроены по обеим сторонам процессорного гнезда, а PEG-слоты установлены через равные промежутки для конфигураций SLI/CrossFire из двух или трех видеокарт.
Соответственно, на первый и второй PEG-слоты выделяется по 16 линий шины PCI Express, а на третий — только восемь, что довольно просто и логично. Кроме того, на плате установлено два слота PCI Express х1 и один слот PCI.
Так же просто и логично специалисты Intel описали порядок установки модулей памяти в многоканальные режимы. Пользователю рекомендуется начать установку модулей в синие слоты, в результате чего режим доступа будет определяться количеством модулей (вплоть до четырехканального).
Тут же отметим, что плата поддерживает память стандарта DDR3-1066/1333/1600 МГц и DDR3-1866/2133/2400 МГц в режиме разгона, а максимальный объем памяти равен 64 Гбайт.
Несмотря на потенциальную возможность установки трех мощных видеокарт, инженеры Intel не стали разводить дополнительные разъемы питания, а ограничились стандартным 24-контактным разъемом на нижнем краю платы и 8-контактным разъемом на правом краю, рядом с PWM. Кстати, обратите внимание, что силовые элементы преобразователя питания закрыты массивным радиатором.
Что касается системы охлаждения, то на чипсете установлен небольшой низкопрофильный радиатор с изображением черепа. Этот радиатор соединен с радиатором в центре платы при помощи тепловой трубки, причем под центральным радиатором нет ничего интересного. Таким образом систему охлаждения платы можно оценить на 5-, учитывая наличие четырех 4-контактных разъемов для подключения вентиляторов, один из которых зарезервирован для процессорного кулера и допускает подключение 3-контактного вентилятора.
Возможности расширения
Плата Intel DX79SI, благодаря чипсету X79, поддерживает четыре канала SerialATA 3 Gb/s и два канала SerialATA 6 Gb/s. Все порты расположены около чипсета и ориентированы параллельно плоскости платы. При этом порты 6 Gb/s окрашены в синий цвет, а порты 3 Gb/s черные. Инженеры компании сочли это количество вполне достаточным и не стали устанавливать дополнительные контроллеры SATA. В результате вы не найдете на задней панели портов для подключения внешних накопителей.
На плате установлено 14 портов USB 2.0: шесть расположены на задней панели, а остальные восемь подключаются при помощи планок (отсутствуют в комплекте). Также плата поддерживает шину USB 3.0 с помощью пары двухпортовых контроллеров NEC D720200AF1. Два порта выведены на заднюю панель платы, а еще два подключаются при помощи планки (нет в комплекте).
Плата способна работать и с еще одной последовательной шиной — FireWire — при помощи двухпортового контроллера VIA VT6315N: один порт находится на задней панели, а другой подключается при помощи планки (нет в комплекте).
На плате Intel DX79SI реализована мощная сетевая подсистема на базе двух разных контроллеров — Intel 82579V и Intel 82574L.
Каждый из них подключен к отдельной линии PCI Express, а соответствующие разъемы (RJ-45) можно найти на задней панели. Там же расположены аудиовыходы восьмиканальной звуковой подсистемы на базе кодека ALC892, причем, помимо стандартных штекеров, на панели присутствуют оптический S/P-DIF-выход.
Как и на остальных платах Intel, вы не найдете на панели Intel DX79SI портов PS/2. С одной стороны, это делает плату более «современной», но в практическом смысле лишает возможности подключить старые мышки и клавиатуры. Идеальное решение этого вопроса нашли инженеры ASRock, которые убрали порт PS/2 с задней панели и реализовали его при помощи планки (пример — плата ASRock Z68 Extreme7 на чипсете Intel Z68). Причем если в ASRock это было сделано еще и по причине экономии места на задней панели, то скупости инженеров Intel объяснения нет: на панели платы Intel DX79SI полным-полно свободного пространства. Тут же отметим присутствие на панели кнопки Back to BIOS, которая позволяет запустить плату на штатных параметрах вне зависимости от текущих настроек. Это может быть довольно полезным при неудачном разгоне, когда плата отказывается стартовать, а обнулять CMOS не хочется.
Кроме этой кнопки, на плате есть кнопка для запуска и перезагрузки системы, а также семисегментный индикатор POST-кодов. Причем рядом с этим индикатором расположены контактные площадки для мониторинга напряжений при помощи мультиметра. Неподалеку размещен ряд синих, зеленых и красных светодиодов, которые отвечают за индикацию различных ситуаций и активность отдельных компонентов. Так, например, пара красных светодиодов сообщает о перегреве процессора или его неисправности.
Производительность

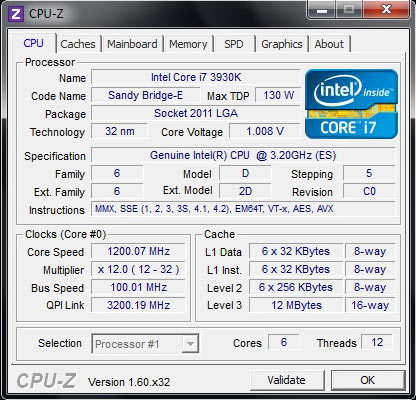

Штатная частота Bclk:
В тестовой системе было использовано следующее оборудование:
| Тестовое оборудование |
|---|
| Процессор |
Процессор Intel Core i7-3930K (LGA2011; 3,2 ГГц; Sandy Bridge-E) |
| Кулер |
GlacialTech UFO V51 с модифицированным креплением |
| Видеокарта |
ASUS GTX 285 (NVIDIA GTX285; PCI Express x16)
Версия драйвера: 260.99 WHQL |
| Звуковая карта |
- |
| HDD |
Hitachi Deskstar HDP725050GLA360 |
| Память |
GoodRAM DDR3-1600 Play |
| Блок питания |
Floston Energetix E2FP-1000W |
| OS |
MS Windows 7 32bit |

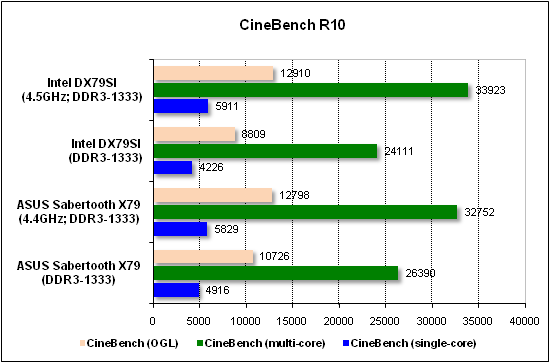

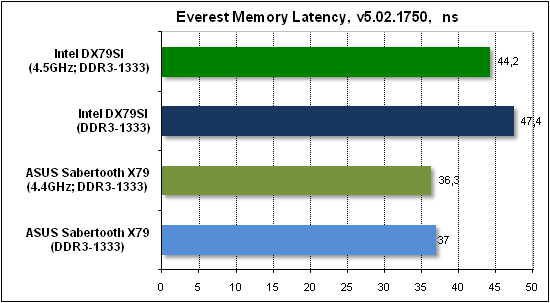

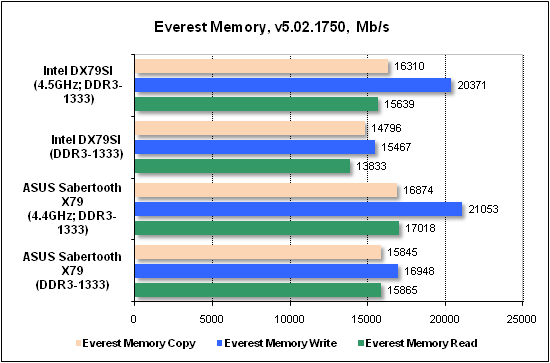

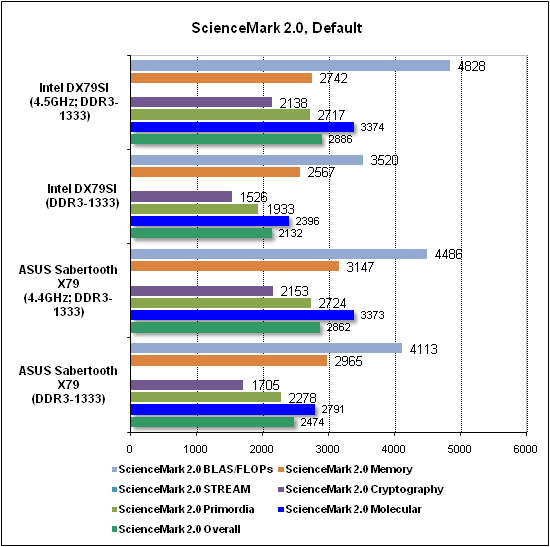

Вначале посмотрим на результаты синтетических тестов.

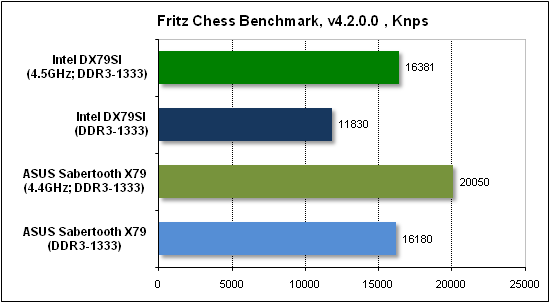

Тесты прикладного ПО

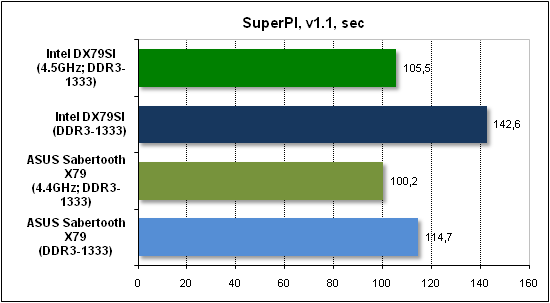

Результат SuperPI измеряется в секундах, то есть меньше — это лучше.

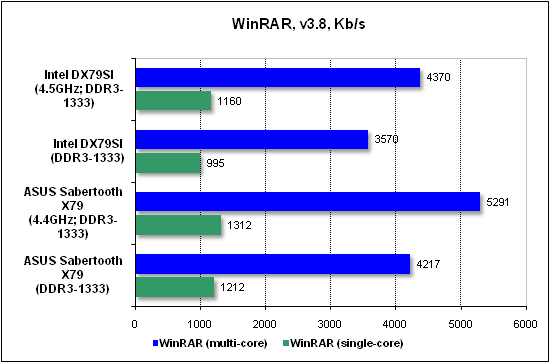

Сжатие данных (WinRAR) измерялось в Кбайт/с, то есть больше — это лучше.

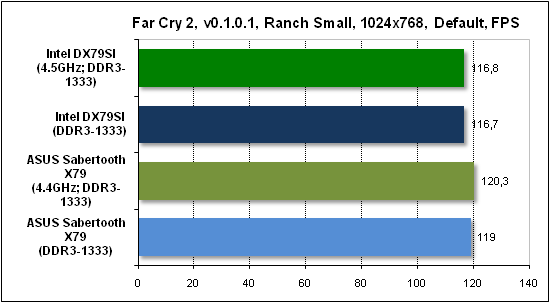

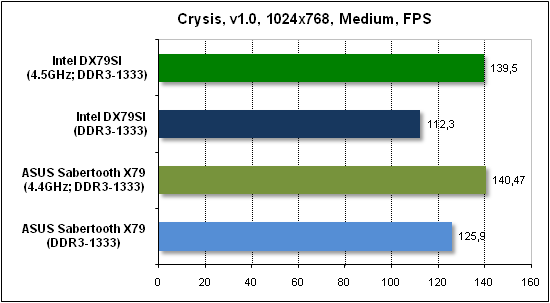

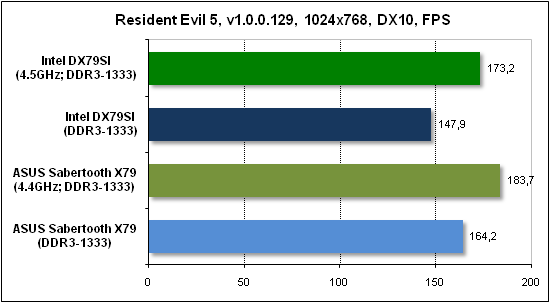

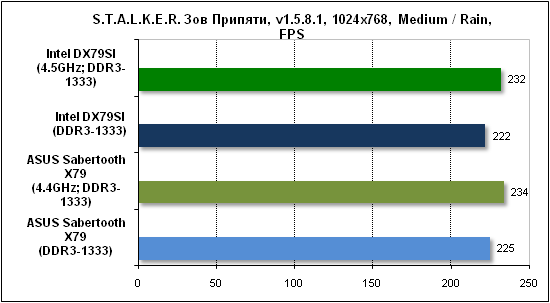

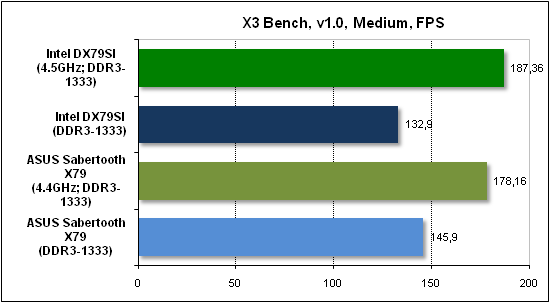

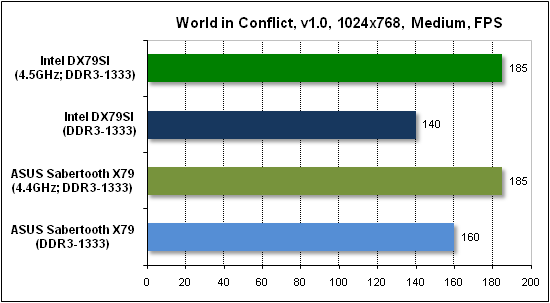

Тесты игровых программ
|
