ASUS Sabertooth Z77 на чипсете Intel Z77
В современном мире стремление выпускать качественные и долговечные продукты перестало быть приоритетом у производителей. Они переключились на штамповку дешевого ширпотреба, что заставляет покупателей менять, чинить и покупать вещи практически непрерывно. Удивительно, но в некоторых частях IT-индустрии наметился обратный процесс: производители комплектующих тратят дополнительные ресурсы на создание более долговечных продуктов и всячески подчеркивают данный факт. Например, при выпуске материнских плат стало модным указывать, что используемые ключевые элементы соответствуют стандартам качества, принятым в военной промышленности. Эта ситуация добавила головной боли маркетологам компании ASUS, поскольку топовая продукция последней всегда была образцом высокого качества. Для примера приведем случай из нашей тестовой лаборатории, когда система с платой ASUS P5K3 Premium проработала более года в круглосуточном режиме с вышедшей из строя системой водяного охлаждения Zalman. Отсутствие циркуляции воды было замечено только через полгода (типичная проблема внутренней коррозии алюминиевых ватерблоков Zalman), и, чтобы система протянула еще неделю, был добавлен тихоходный вентилятор для обдува преобразователя питания. Вместо недели данная система успешно отработала еще полгода и была заменена по причине апгрейда.
В этих условиях повышение планки стандарта качества не потребовало от инженеров ASUS дополнительных затрат при дизайне и изготовлении материнских плат. Вместе с тем, маркетологи компании получили сертификат о «военном качестве» и, что самое главное, повысили гарантию на материнские платы серии TUF (The Ultimate Force) с трех до пяти лет. При этом розничная цена осталась прежней: за увеличенную гарантию ASUS денег не берет.
Спецификация ASUS Sabertooth Z77
| ASUS Sabertooth Z77 |
|---|
| Процессор |
Разъем Socket LGA1155
Поддержка технологии Intel Turbo Boost 2.0 |
| Чипсет |
Intel Z77 (PCH)
Связь с процессором: DMI 20 Gb/s |
| Системная память |
Четыре 240-контактных слота для DDR3 SDRAM DIMM
Максимальный объем памяти 32 Гбайт
Поддерживается память типа DDR3 1066/1333/1600/1800
Возможен двухканальный доступ к памяти
Поддержка технологии Intel XMP
Индикатор питания |
| Графика |
Три слота PCI Express x16
Поддержка технологии NVIDIA SLI
Поддержка технологии AMD CrossFireX
Поддержка Intel HD Graphics |
| Возможности расширения |
Три слота PCI Express x1
Десять портов USB 2.0 (четыре встроенных, шесть дополнительных)
Шесть портов USB 3.0 (четыре встроенных, два дополнительных)
Звук High Definition Audio 7.1
Сетевой контроллер Gigabit Ethernet |
| Возможности для разгона |
Изменение частоты Bclk от 80 до 300 МГц с шагом 0,1 МГц, изменение множителя
Изменение напряжения на процессоре, памяти, CSA, PLL и чипсете (PCH)
Утилита ASUS TurboV EVO |
| Дисковая подсистема |
Поддержка протокола SerialATA 6 Gb/s (два канала — Z77, c поддержкой RAID)
Поддержка протокола SerialATA 3 Gb/s (четыре канала — Z77, c поддержкой RAID)
Поддержка протокола SerialATA 6 Gb/s (четыре канала — 2 х ASMedia ASM1061) |
| Extensible Firmware Interface (EFI) |
Оболочка ASUS EFI BIOS
64 Мбит Flash ROM
AMI BIOS с поддержкой Enhanced ACPI, DMI, Green, PnP Features
Технология ASUS EZ Flash 2
Технология ASUS CrashFree BIOS 3
Технология ASUS MyLogo 2
Поддержка ASUS USB BIOS Flashback
Поддержка ASUS USB 3.0 Boost
Поддержка ASUS OC Profile
Multi-languages BIOS |
| Разное |
Кнопка MemOK, кнопка FlashBack
STR (Suspend to RAM)
S/P-DIF Out |
| Управление питанием |
Пробуждение от модема, мыши, клавиатуры, сети, таймера и USB
Основной 24-контактный разъем питания ATX
Дополнительный 8-контактный разъем питания |
| Мониторинг |
Отслеживание температуры процессора и дополнительных сенсоров, отслеживание напряжений, скорости вращения всех вентиляторов (8)
Технология ASUS Fan Xpert
Технология ASUS EPU |
| Размер, мм |
Форм-фактор ATX, 305x244 (12 дюймов x 9,6 дюйма) |

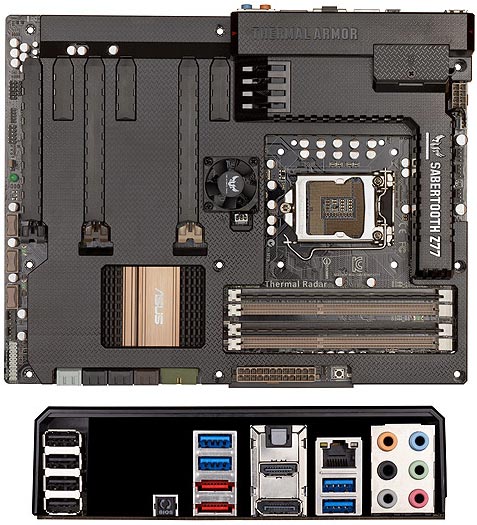

Плата ASUS Sabertooth Z77
Характерной особенностью ASUS Sabertooth Z77 является черный пластиковый кожух, который практически полностью закрывает плату и оставляет доступ только к процессорному гнезду, слотам расширения, а также к различным коннекторам. По замыслу разработчиков, этот кожух предназначен для защиты элементов платы от внешних источников тепла, таких как центральный процессор и видеокарты. Вместе с тем, установка дополнительных вентиляторов позволяет оптимизировать воздушный поток, охлаждающий силовые элементы преобразователя питания. Один 40-мм вентилятор устанавливается в центре платы, а другой — на задней панели (оба вентилятора, повторимся, есть в комплекте).
Впрочем, согласно руководству пользователя, дополнительные вентиляторы необязательны, и любители тишины могут их не устанавливать (еще раз напомним про 5-летнюю гарантию). Также отметим, что на удобство сборки данный кожух практически не влияет, к тому же он крепится к плате при помощи нескольких саморезов и винтов и снимается за одну минуту.
Что касается разъемов питания, то они установлены очень удобно (характерная черта материнских плат ASUS): основной, 24-контактный разъем расположен на нижнем краю платы, а дополнительный, 8-контактный — на правом.
Отметим, что плата сохранила обратную совместимость со «старыми» блоками питания и позволяет использовать их с кабелями 24+4. Рядом с 8-контактным разъемом установлен 4-контактный разъем CPU_FAN для процессорного кулера. Кроме него, на плате установлено еще пять 4-контактных разъемов и два 3-контактных, что позволяет подключить семь (!) дополнительных вентиляторов. Причем 3-контактные разъемы предназначены для 40-мм вентиляторов из комплекта.
На плате установлено четыре 240-контактных слота DIMM для модулей памяти DDR3. Они разбиты на две группы по два слота с чередованием цветов. Чтобы задействовать двухканальный режим, нужно установить модули в слоты одного цвета.
Отметим, что плата поддерживает память стандарта DDR3-1066/1333/1600/1866, причем частоты DDR3-1600/1866 МГц являются штатными только при использовании процессора Ivy Bridge. Максимальный объем памяти равен 32 Гбайт. Как только на плату подается напряжение, загорается зеленый светодиод, расположенный на её левом краю.
На плате установлены три слота PCI Express Graphics, на которые выделяется 20 линий шины PCI Express. Из них 16 линий поддерживаются процессором, а четыре заимствуются от чипсета. Соответственно, возможными конфигурациями являются 16+0+4 и 8+8+4.
Кроме того, на плате установлены три слота PCI Express х1.
Возможности расширения
Плата ASUS Sabertooth Z77, благодаря чипсету Z77, поддерживает четыре канала SerialATA 3 Gb/s и пару каналов SerialATA 6 Gb/s. Все порты расположены около чипсета и ориентированы параллельно плоскости платы. При этом порты 6 Gb/s окрашены в белый цвет, а порты 3 Gb/s черные.
Кроме этого, на плате установлено два дополнительных чипа ASMedia ASM1061, каждый из которых поддерживает по два канала SerialATA 6 Gb/s. Два соответствующих порта расположены рядом с остальными SATA-разъемами и окрашены в серый цвет, а еще два — красные — выведены на заднюю панель платы.
В результате общее количество подключаемых накопителей доведено до 10 (четыре SerialATA 3 Gb/s и шесть SerialATA 6 Gb/s). При этом на плате установлено всего 10 портов USB 2.0: четыре расположены на задней панели, а еще шесть подключаются при помощи планок (отсутствуют в комплекте). Также плата поддерживает шесть портов USB 3.0 с помощью одного двухпортового контроллера ASMedia ASM1042 и чипсета Z77. Четыре порта выведены на заднюю панель платы, а еще два подключаются при помощи планки (нет в комплекте).
Плата ASUS Sabertooth Z77 поддерживает восьмиканальный звук, а в качестве кодека используется чип ALC892.
Также на плате установлен сетевой контроллер Intel 82579 (Gigabit Ethernet), подключенный к шине PCI Express (x1), а соответствующий разъем (RJ-45) выведен на заднюю панель.
На панели установлен оптический S/P-DIF-выход, а также кнопка USB BIOS Flashback, которая запускает одноименную функцию восстановления прошивки BIOS. Кроме этого, здесь присутствуют два видеовыхода: HDMI и DisplayPort. Более традиционные VGA и DVI в ASUS сочли устаревшими и не установили на плату (как и порты PS/2). Причем свободное место под указанные порты присутствует, но инженеры решили, что установка дополнительного вентилятора является более приоритетной задачей.

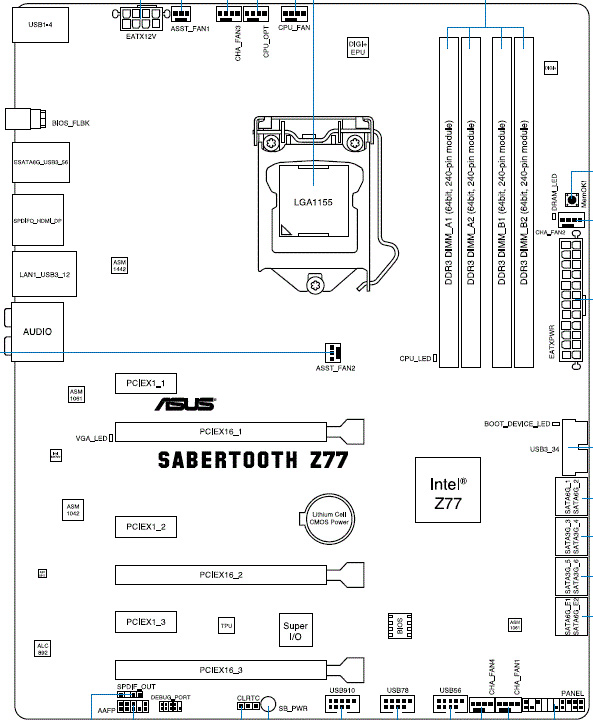

Традиционная схема компонентов:
Из дополнительных функций стоит отметить кнопку MemOK, которая гарантирует успешный старт на безопасных настройках памяти в случае переразгона последней.
Производительность

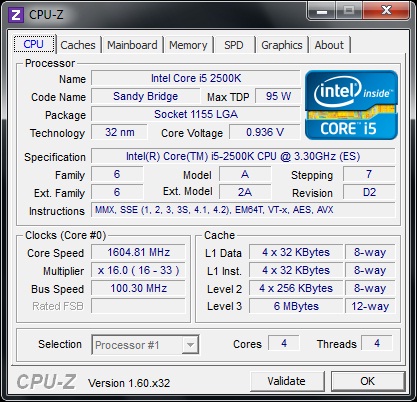

Штатная частота Bclk:
В тестовой системе было использовано следующее оборудование:
| Тестовое оборудование |
|---|
| Процессор |
Процессор Intel Core i5-2500K (LGA1155; 3,3 ГГц; Sandy Bridge) |
| Кулер |
Боксовый |
| Видеокарта |
ASUS GTX 285 (NVIDIA GTX285; PCI Express x16)
Версия драйвера: 260.99 WHQL |
| Звуковая карта |
- |
| HDD |
Hitachi Deskstar HDP725050GLA360 |
| Память |
GoodRAM DDR3-1600 Play |
| Блок питания |
Floston Energetix E2FP-1000W |
| OS |
MS Windows 7 32bit |

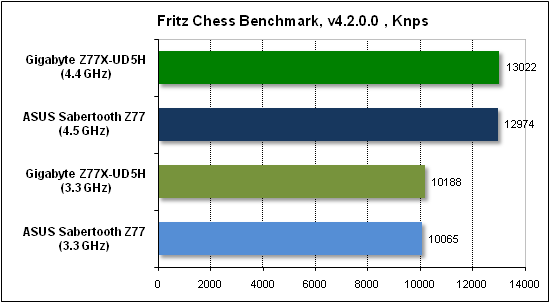

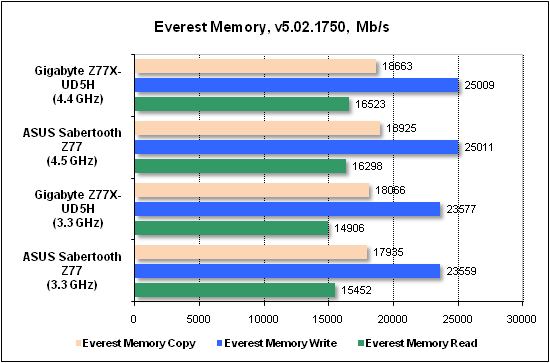

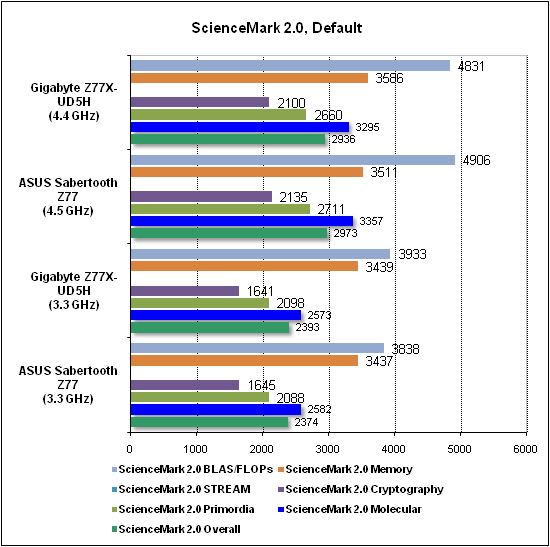

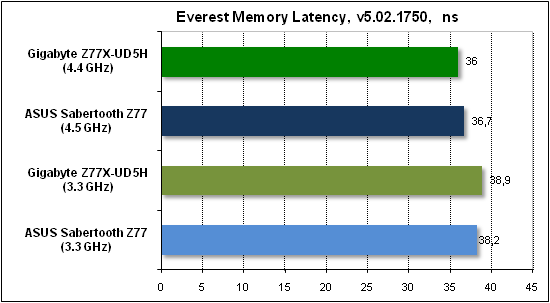

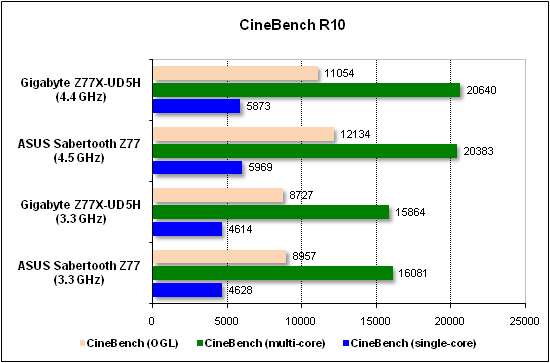

Вначале посмотрим на результаты синтетических тестов.
Тесты прикладного ПО

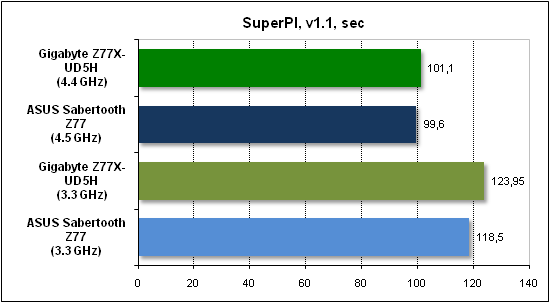

Результат SuperPI измеряется в секундах, то есть меньше — это лучше.

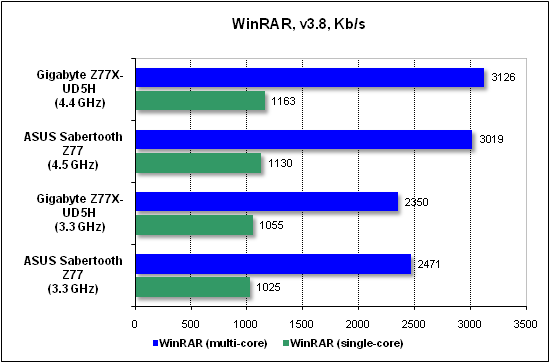

Сжатие данных (WinRAR) измерялось в Кбайт/с, то есть больше — это лучше.

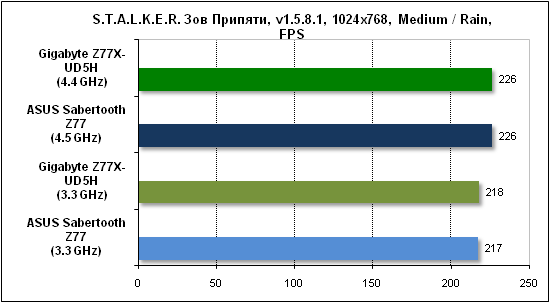

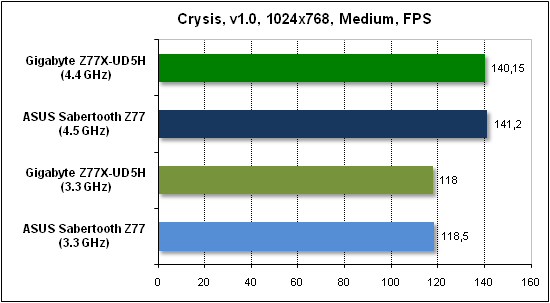

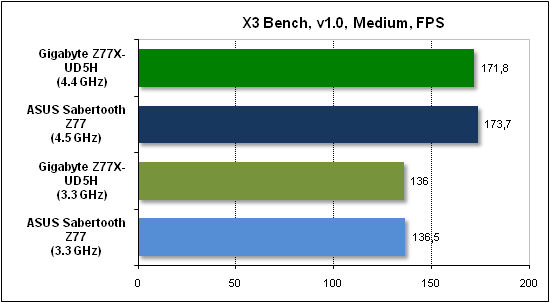

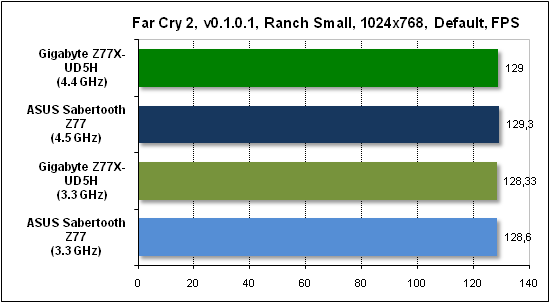

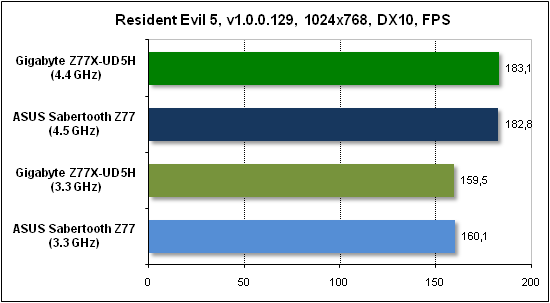

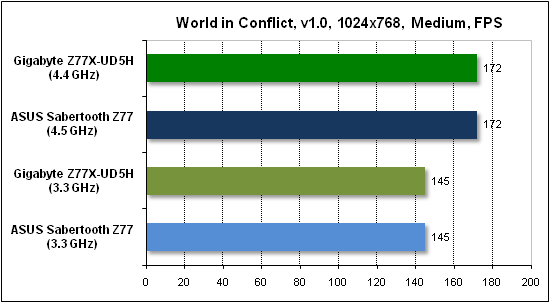

Тесты игровых программ
|
