AeroCool Strike-X 1100W
Сегодня в нашей тестовой лаборатории мы будем исследовать характеристики и возможности модульного блока питания Strike-X 1100W производства небезызвестной компании Aerocool Advanced Technologies. Несколько лет назад компания в рамках диверсификации производства приступила к поставкам блоков питания под собственной торговой маркой – преимущественно бюджетных, и некоторые представители наиболее интересных серий уже успели побывать на нашем тестовом стенде. Совсем недавно компания Aerocool представила новый бренд Strike-X, под которым теперь выпускаются компьютерные аксессуары, корпуса и блоки питания премиум-класса, а в ближайшем будущем так же планируется выпуск элитных компьютерных мышек и акустики.
Рассматриваемый сегодня 1100-Вт блок питания из топовой серии Strike-X позиционируется компанией как решение для экстремально мощных игровых систем. В эту серию также входят варианты БП мощностью 800, 600 и 500 Вт.
Для рассматриваемой сегодня модели характерны следующие функции и возможности:
Совместимость со стандартами ATX 12V 2.3 и EPS 12V 2.92
Малошумящая система охлаждения на 139-мм вентиляторе с интеллектуальной системой управления скоростью вращения
Высокий (до 90%) КПД, соответствующий требованиям сертификации 80PLUS Gold
Модульная кабельная система
Поддержка многоядерных процессоров, конфигураций с несколькими графическими картами ATI CrossFireX и NVIDIA SLI
Интегрированные кабели с 6+2-контактными разъёмами PCI-Express для питания графических карт
Активная коррекция фактора мощности (PF>0,99)
Стабильное выходное напряжение в пределах ±5%
Наработка на отказ (MTBF) не менее 120 тысяч часов
Экологичный дизайн в соответствии с требованиями европейской директивы EuP
Полный комплекс защит: от токовой перегрузки, перенапряжения, перегрева и короткого замыкания
Рассмотрим характеристики, заявленные производителем:
| Блок питания AeroCool Strike-X 1100W |
| Кабельное хозяйство |
Модульное |
| Мощность номинальная |
1100 Вт |
| Выключение |
Выключатель |
| Авто (логика ATX) |
| Система охлаждения |
139-мм вентилятор с автоматической регулировкой
|
| Входные параметры |
100–240 В, 9/4 A, 50-60 Гц |
| Заявленный КПД |
Соответствие сертификату 80PLUS Gold |
| Стандарты |
ATX12V 2.3, SLI, CrossFireX
|
| Выходные параметры |
+5В 30 A |
| +12В1 90 А |
| -12В 0,5 A |
| +5VSB 3 A |
| +3,3В 24 A |
| Распределение нагрузки |
+3,3В & +5В < 170 Вт; +12В1 < 1080 Вт (90 А) |
Стандарты электромагнитной защиты
|
CE, CB, TUV, FCC, UL |
| PFC (Power Factor Correction) |
Активный, PF>0,99 |
| Габариты |
150x86x165 мм |
Итак, имеем в наличии 1,1-кВт блок питания с высоким заявленным КПД, единой шиной питания +12В и не такой уж высокой для столь мощных моделей ценой — по предложениям московской онлайновой розницы на момент написания статьи — в пределах 4 500–5 000 рублей. Проверим заявленные возможности БП практическим тестированием.
Комплект поставки. Конструкция
Дизайн розничной упаковки блока питания Strike-X 1100W выдержан в "фирменных" цветах бренда — чёрном и красном. На коробке отображены все ключевые характеристики модели. В целом это достаточно типичная по нынешним временам упаковка, без ручек, окошек и других "статусных" финтифлюшек. Просто коробка. Всё.
Комплектация поставки БП Strike-X 1100W включает блок питания, бумажное руководство пользователя, а также дополнительную коробку, в которую упакованы съёмные кабели, силовой кабель, крепёж.

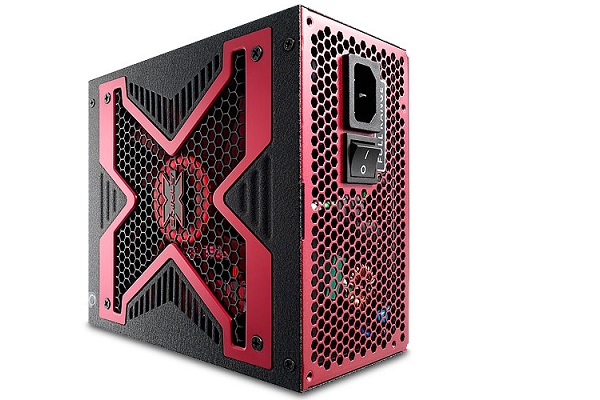

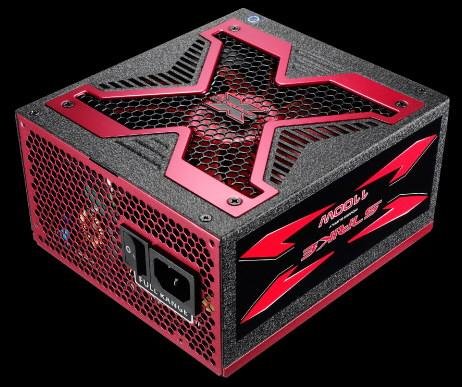

Дизайну корпуса блока питания разработчики и маркетологи компании уделили гораздо больше внимания, нежели упаковке. Он выполнен из прочной стали, а на декоративной решётке, прикрывающей огромный вентилятор, размещена металлическая декоративная накладка, стилизованная под букву X. Основное несущее шасси конструкции, а также декоративная накладка покрыты защитной краской светло-карминного оттенка.
В свою очередь, остальные три плоскости корпуса (съёмная П-образная крышка) покрыты краской "антрацитового" оттенка с эффектом объёмной пескоструйной шлифовки.
Смотрится весьма и весьма привлекательно, и, как всегда, очень жаль, что такая красота будет установлена внутри компьютерного корпуса и снаружи не видна.

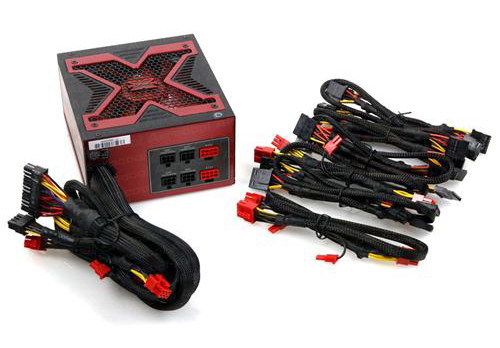

Кабельная система БП Strike-X 1100W сформирована в самом логичном и распространённом виде: все основные кабели питания системной платы и процессора выведены из корпуса, дополнительные кабели питания видеокарт и периферии оформлены в модульном съёмном исполнении.
Всего съёмных модульных кабелей в комплекте поставки шесть штук, по числу разъёмов под них. Суммарно в наличии представлены следующие разъёмы:
Один 20+4-контактный для материнской платы
Два 4+4-контактных для питания CPU
Шесть 8(6+2)-контактных для питания PCI-E
Восемь для питания SATA
Восемь 4-контактных IDE (Molex)
Два 4-контактных для питания Floppy-дисководов
Размещённые на корпусе БП разъёмы для подключения модульных кабелей имеют различное число контактов: четыре 6-контактных разъёма для питания периферии и два 8-контактных разъёма для питания PCI-E.
Система охлаждения модели Strike-X 1100W основана на крупном 139-мм бесщёточном вентиляторе DFS132512H с двухпроводным питанием. Вентилятор произведен компанией Young Lin Tech, его номинальное напряжение питания составляет 12 В, а потребляемая мощность — до 3 Вт.

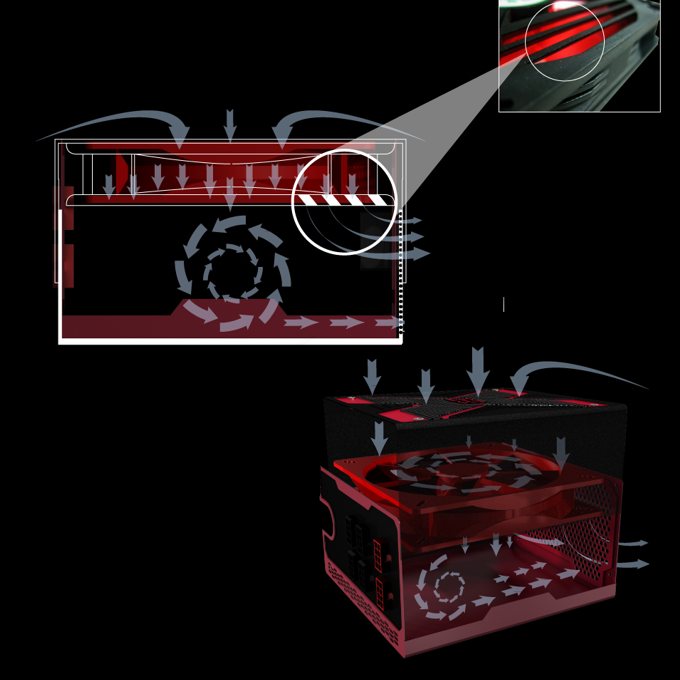

Особого упоминания заслуживает конструкция дополнительных рёбер, формирующих воздушный поток и распределяющих его внутри корпуса. Обычно для этого ограничиваются перекрытием части лопастей вентилятора дополнительной накладкой или не перекрывают вовсе. В случае конструкции Strike-X 1100W всё несколько сложнее и в то же время логичнее: три щелевые направляющие формируют поток, который затем циркулирует в корпусе и охлаждает все критичные элементы конструкции, как показано на схеме ниже.
При взгляде на внутреннюю компоновку элементов схемы Strike-X 1100W может показаться, что большая часть корпуса заполнена громоздкими теплоотводящими радиаторами. На самом деле это не так, да и какой смысл загромождать современный БП с высоким КПД и эффективностью 80PLUS Gold ненужным железом. Радиаторы имеют L-образный профиль, на котором, в свою очередь, расположены дополнительные рёбра для увеличения общей площади отвода тепла. Радиаторы выполнены из алюминия и выкрашены чёрным защитным лаком.
Высокая эффективность и стабильность напряжения каналов питания +5В и +3,3В достигается за счёт применения раздельных независимых преобразователей постоянного тока (DC-DC конверторов).
В целом монтаж, пайка, крепёж крупных элементов схемы и изоляция критичных мест выполнены на очень высоком уровне качества.
Методика тестирования
Со времени наших последних статей о блоках питания методика тестирования, применяемая в нашей лаборатории, изменений не претерпела. График, составляемый по результатам исследования коэффициента полезного действия (КПД) тестируемых блоков питания, содержит эталонные показатели по стандартам семейства 80PLUS, а также минимальные требования базового стандарта ATX12V версии 2.2.
Результаты тестирования

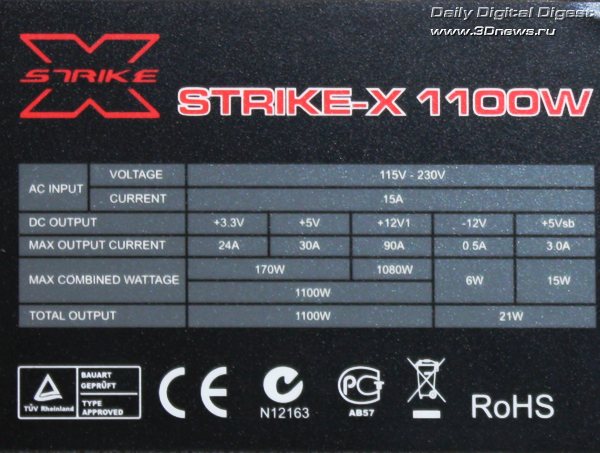

Заполняем параметры нагрузки тестового стенда согласно маркировке модели.

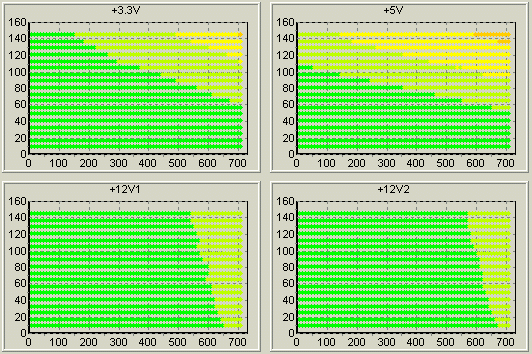

Было бы наивно ожидать от 1100-Вт блока питания премиальной серии с сертификацией 80PLUS Gold недостойных результатов. Модель Strike-X 1100W в этом плане не исключение, результаты тестирования в автоматическом кросс-нагрузочном режиме только подтвердили это правило.
Результаты тестирования БП Strike-X 1100W в режиме статической нагрузки с ручной регулировкой, проведённые в процессе снятия характеристик для построения графика КПД, также оказались превосходными.

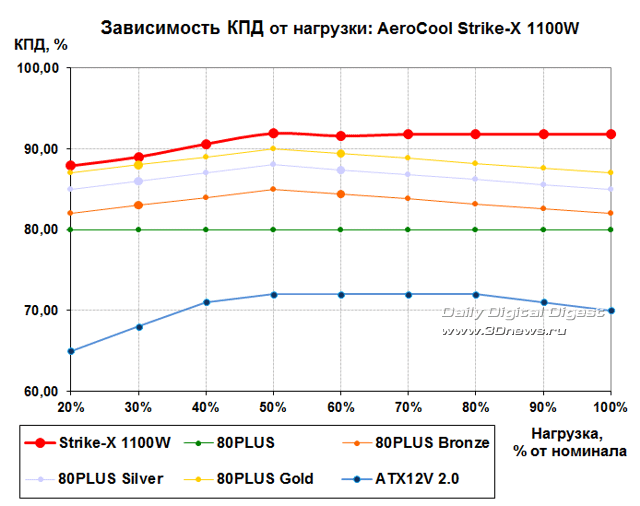

К сожалению, наш испытательный стенд не в состоянии нагрузить эту модель до максимального значения нагрузки, так что на графике зависимости КПД от уровня нагрузки после 70% — там, где замеры не производились, — представлена прямая линия.
|
